图 6 － 2 6 0 “ G e n e r a t e P a r t （ 生成 图 表符 元 件） ” 对 话框 图 6 － 2 6 1 “ S p l i t P a r t S e c t i o n I n p u t S p r e a d s h e e t ” 对 话 框 1 9 1
图 6－258 连接电路图
图 6－259 完成放置网络标签
4.生成层次块元件
1）打开项目管理器窗口，选中图样文件 “Addressing”，选择菜单栏中的 “Tools（工
具）”
→
“GeneratePart（生成图表符元件）”命令，弹出如图 6－260所示的 “GeneratePart
（生成图表符元件）” 对话框，在 “Partname（元件名称）” 文本框中输入层次块名称 Ad-
dressing，其余选项选择默认，单击 按钮，完成层次块设置。
2）弹出如图 6－261所示的对话框，设置层次块元件的引脚信息，单击 按钮，
关闭对话框，完成子原理图到层次块的转换。
3）选中图样文件 “Storage”，选择菜单栏中的 “Tools（工具）”
→
“GeneratePart（生
成图表符元件）” 命令，弹出如图 6－262所示的 “GeneratePart（生成图表符元件）” 对话
框，在 “Partname（元件名称）”文本框中输入层次块名称 Storage，其余选项选择默认，单
击 按钮，完成层次块设置。
4） 弹出如图 6－263所示的对话框，设置层次块元件的引脚信息，选中 5、6、7、8引
脚，单击 ，删除多余引脚，如图 6－263所示，单击 按钮，关闭对话框，完
成子原理图到层次块的转换。
091

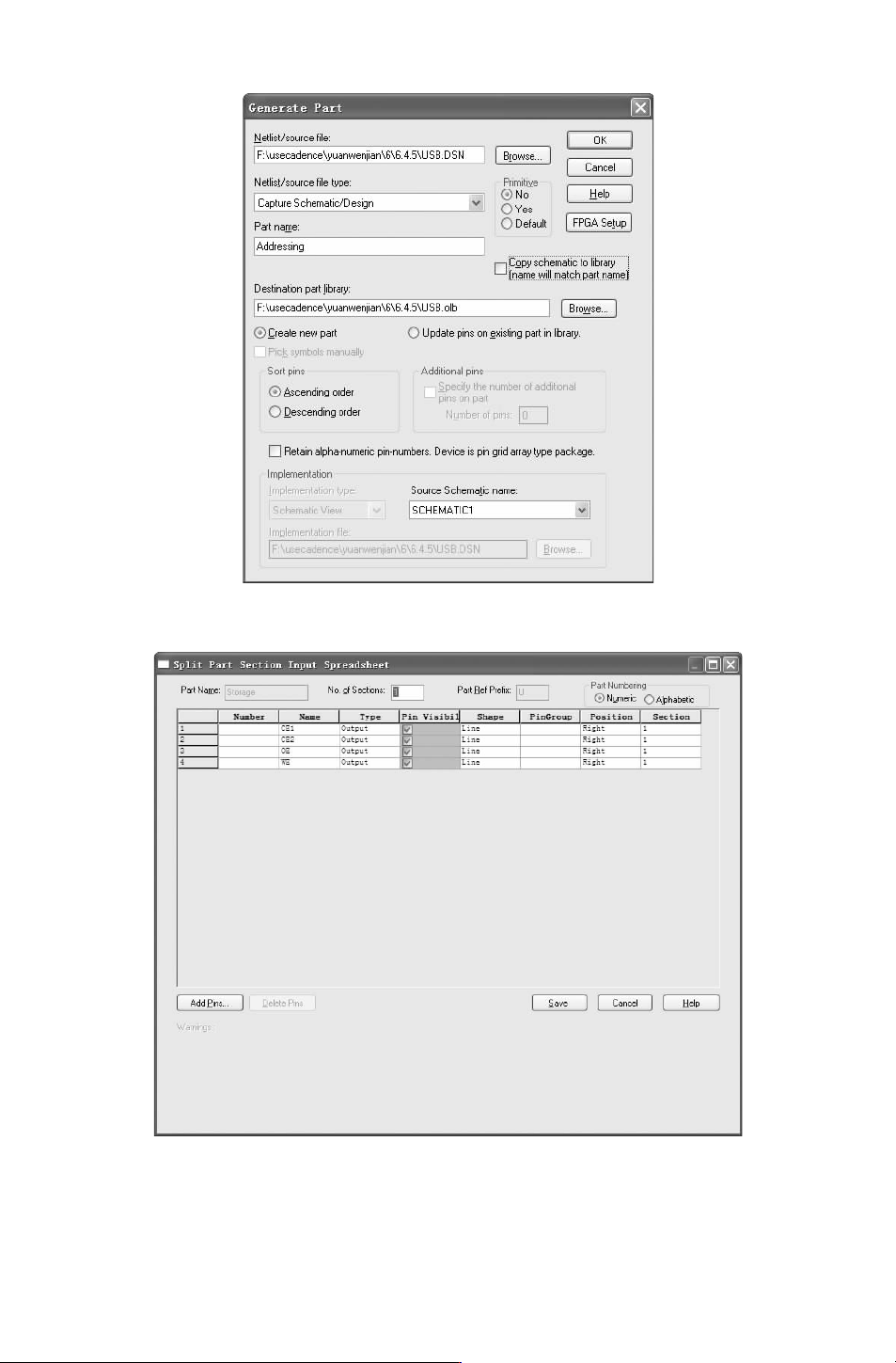

图 6－260 “GeneratePart（生成图表符元件）”对话框
图 6－261 “SplitPartSectionInputSpreadsheet”对话框
191
图 6－262 “GeneratePart（生成图表符元件）”对话框
图 6－263 “SplitPartSectionInputSpreadsheet”对话框
291
