3 . 颜 色 设置 选择 菜 单 栏 中 的 “ D i s p l a y （ 显 示 ） ” → “ C o l o r （ 颜 色 ） ” 命 令， 或 单 击 “ S e t u p （ 设 置） ” 工 具栏 中 的 “ C o l o r （ 颜色 ） ” 按 钮 ，也 可 以 按 〈 C t r l ＋ F 5 〉 组 合 键 ， 弹 出 如 图 9 － 7 所示 的 “ C o l o r D i a l o g （ …
图 9－5 “Design（设计）” 选项卡
单击 按钮，完成设置。
2.设置层叠
选择菜单栏 中 的 “Setup（设 置）”
→
“Cross－section （层 叠 结 构）” 命 令，或 单 击
“
Setup（设置）”工具栏中的 “Cross－section（层叠结构）” 按钮 ，弹出如图 9－6所示的
“
LayoutCrossSection（层叠设计）” 对话框，在该对话框中可添加删除元件所需的层。
图 9－6 “LayoutCrossSection（层叠设计）”对话框
442
3.颜色设置
选择菜 单栏中的 “Display（显示）”
→
“Color（颜 色）” 命令，或单击 “Setup（设
置）” 工具栏中的 “
Color（颜色）” 按钮 ，也可以按 〈Ctrl＋F5〉 组合键，弹出如图 9－7
所示的 “ColorDialog（颜色）” 设置对话框，用户可按照习惯设置编辑器中不同位置的
颜色。
图 9－7 “ColorDialog（颜色系统）”对话框
4.用户属性设置
选择菜单栏中的 “Setup（设置）”
→
“UserPreferences（用户属性）” 命令，即可打开
“UserPreferencesEditor（用户属性编辑）” 对话框，如图 9－8所示，一般选择默认设置。
9.3.2 使用向导建立封装零件
使用 Allegro提供的 Wizard功能创建封装零件方便快速。PCB元件向导通过一系列对话
框来让用户输入参数，最后根据这些参数自动创建一个封装。
下面将通过建立
DIP28封装的例子来说明如何使用 Wizard创建零件封装。
1.选择菜单栏中的 “File（文件）”
→
“New （新建）”命令，弹出的 “NewDrawing（新建
542

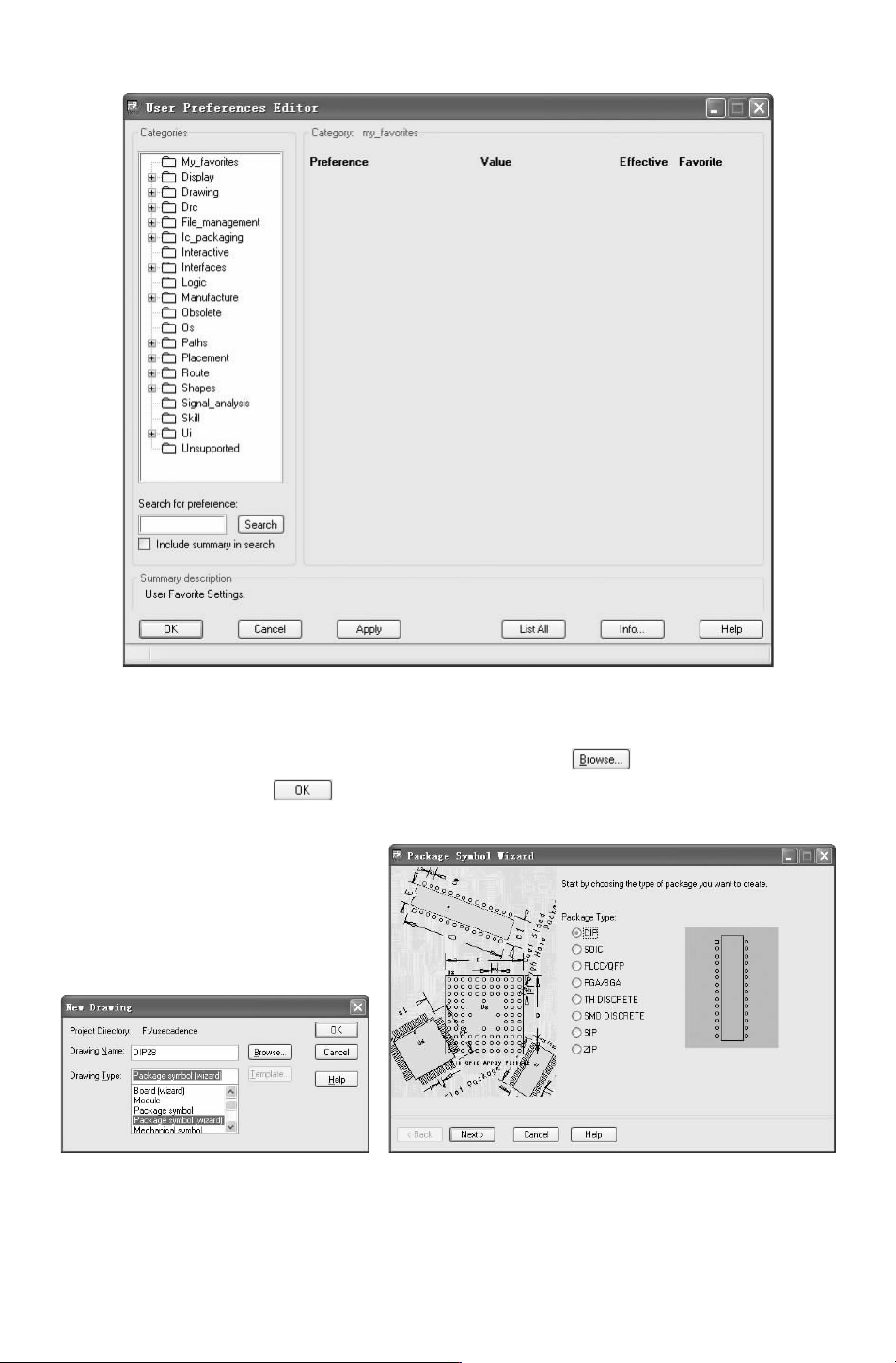

图 9－8 “UserPreferencesEditor（用户属性编辑）” 对话框
图样）”对话框，如图 9－9所示。在 “DrawingName”文本框内输入 “DIP28.dra”，在 “Drawing
Type”下拉列表中选择 “Packagesymbol（wizard）”选项，单击 按钮，设置存储的路径。
2.完成设置后，单击 按钮，将弹出 “PackageSymbolWizard” 对话框，如图 9－10
所示。在 “PackageType（封装类型）”选项列表内显示了 8种元件封装类型。
图 9－9 “NewDrawing”对话框 图 9－10 “PackageSymbolWizard”对话框
642
