3.报告布线结果
1）选择菜单栏中的 “Report（报告）”
→
“RouteStatus（布线状态）”命令，可以看到
整个布线的状态信息，如图 12－45所示。
图 12－45 布线状态报告
2）关闭状态报告，选择菜单栏中的 “File（文件）”
→
“Quit（退出）” 命令，退出
CCT，将弹出如图 12－46所示对话框。
图 12－46 “SaveAndQuit”对话框
3）在 “SaveAndQuit” 对话框中单击 按钮修改保存的路径，单击 按
钮，退出 CCT窗口，系统 将自 动返 回到 AllegroPCBDesignGXL编辑窗口，如图 12－47
所示。
143

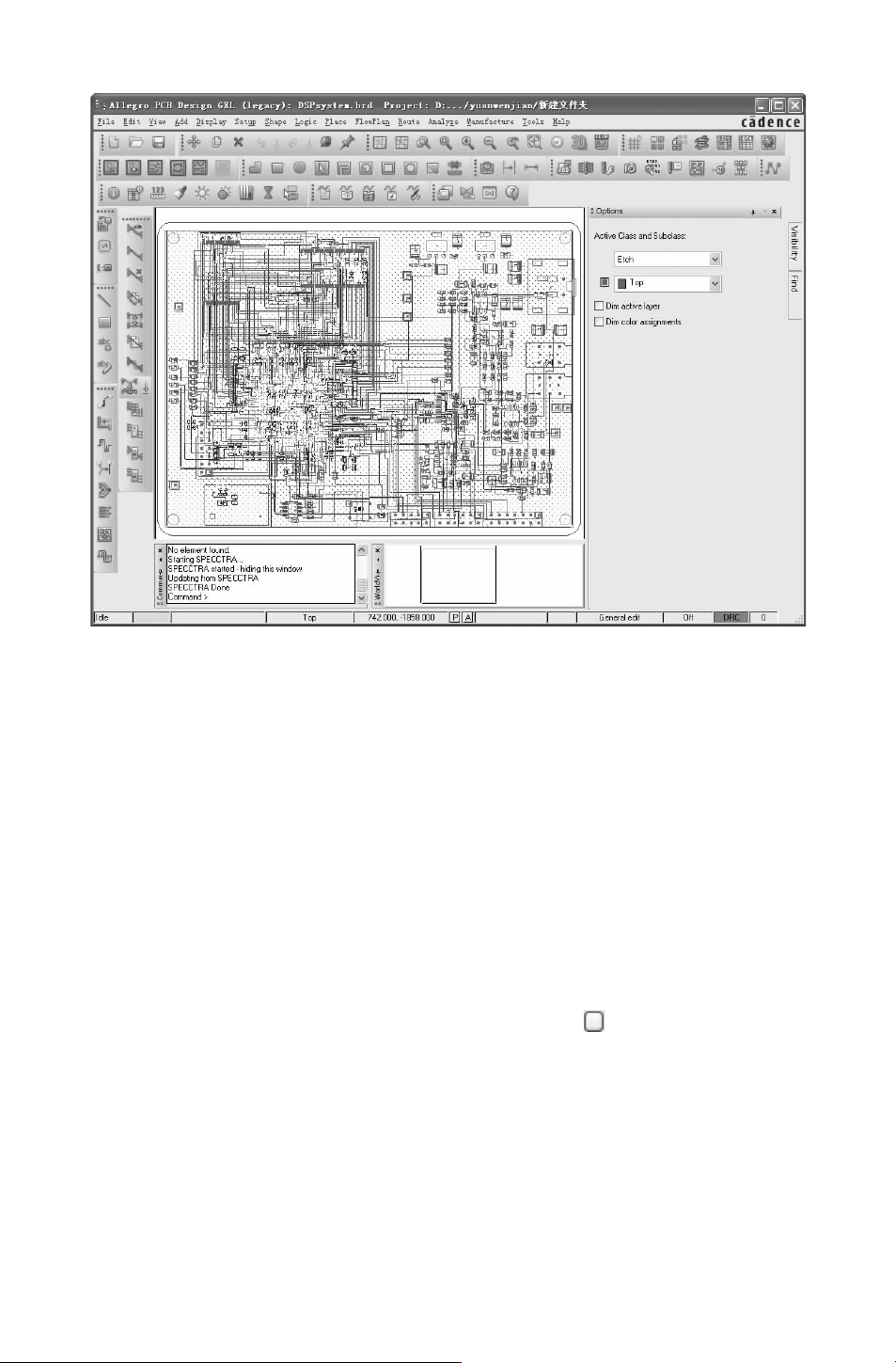

图 12－47 AllegroPCBDesignGXL编辑窗口
12.3 补泪滴
在导线和焊盘或者孔的连接处，通常需要补泪滴，以去除连接处的直角，加大连接面。
这样做有两个好处，一是在 PCB制作过程中，避免以钻孔定位偏差导致焊盘与导线断裂；
二是在安装和使用中，可以避免因用力集中导致连接处断裂。
添加泪滴是在电路板所有其他类型的操作完成后进行的，若不能直接在添加完泪滴的电
路板上进行编辑，必须删除泪滴后再进行操作。
1.自动添加
1）选择菜单栏中的 “Route（布线）”
→
“Gloss（优化设计）”
→
“Paramenters（参数
设定）” 命令，系统弹出 “GlossingController（优化控制）” 对话框，如图 12－48所示。
只勾选 “FilletandTaperedtrace（修整锥形线）”，并单击 按钮，弹出如图 12－49所示
的 “FilletandTaperedtrace（修整锥形线）”对话框，在该对话框中设置泪滴形状。
在 “GlobalOptions（总体选项 ）”选项组中：
●
“Dynamic”：勾选此复选框，使用动态添加泪滴。
●
“Curved”：勾选此复选框，在添加泪滴过程中允许出现弯曲情况，
●
“AllowDRC”：勾选此复选框，允许对添的泪滴进行 DRC检查。
●
“Unusednets”：勾选此复选框，在未使用的网络上添加泪滴。
在 “Objects（目标）”选项组下设置添加的泪滴形状。
243

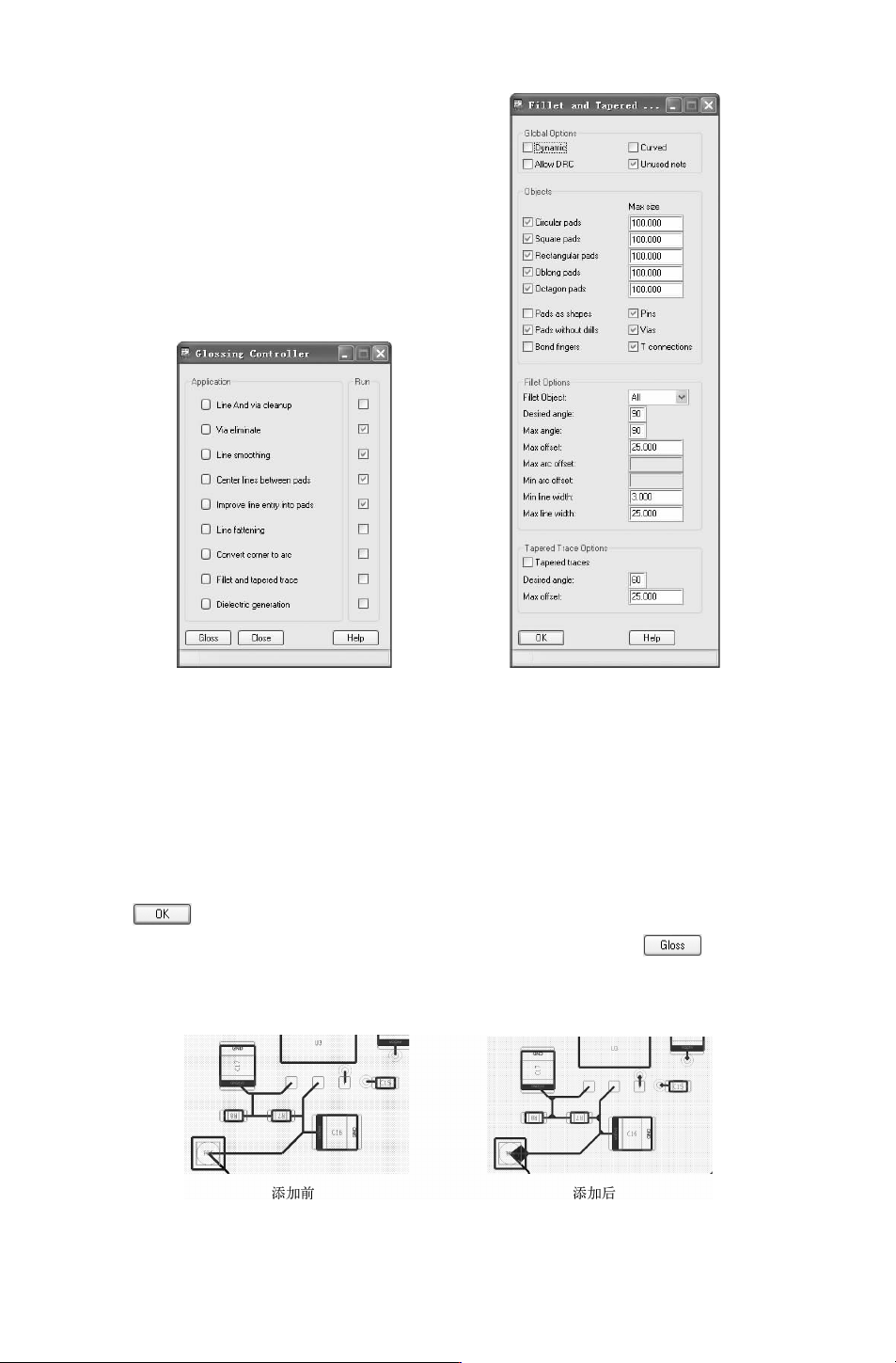

图 12－48 “GlossingController
（优化控制）” 对话框
图 12－49 “Filedandtaperedtrace
（修整锥形线）”对话框
●
“Circularpads”：圆形泪滴，在文本框中输入最大值，默认值为 100。
●
“Squarepads”：方形泪滴，在文本框中输入最大值，默认值为 100。
●
“Rectangularpads”：长方形泪滴，在文本框中输入最大值，默认值为 100。
●
“Oblongpads”：椭圆形泪滴，在文本框中输入最大值，默认值为 100。
●
“Octagonpads”：八边形泪滴，在文本框中输入最大值，默认值为 100。
单击 按钮，采取默认设置，关闭对话框。
2）返回 “Filedandtaperedtrace（修整锥形线）” 对话框，单击 按钮即可完成设
置对象的泪滴添加操作。
补泪滴前后焊盘与导线连接的变化如图 12－50所示。
图 12－50 补泪滴前后焊盘与导线连接的变化
