签 名 称 A 0 。 图 6 － 2 5 3 放 置 总线 分 支 图 6 － 2 5 4 编 辑 网络 标 签 单击 按钮 ， 这时 鼠 标上 带 有一 个 初 始 标 号， 移 动 鼠 标 光 标 ， 将 网 络 标 签 放 置 到 总线 分 支上 ， 依次 放 置递 增 的网 络 标签 ， 结果 如 图 6 － 2 5 5 所 示 。 图 6 － 2 5 5 完 成 放置 网 络标 签 8 8 1
3）绘制导线。选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，或单击
“Draw （绘图）”工具栏中的 “Placewire（放置导线）” 按钮 ，绘制除了总线之外的其他
导线，如图 6－251所示。
图 6－251 完成布线
4）绘制总线。选择菜 单栏中的 “Place（放置）”
→
“Bus（总 线）” 命 令，或 单 击
“Draw （绘图）” 工具栏中的 “Placebus（放置总线）” 按钮 ，也可以按下快捷键 〈B〉，
这时鼠标变成十字形状，激活总线操作，放置好的总线如图
6－252所示。

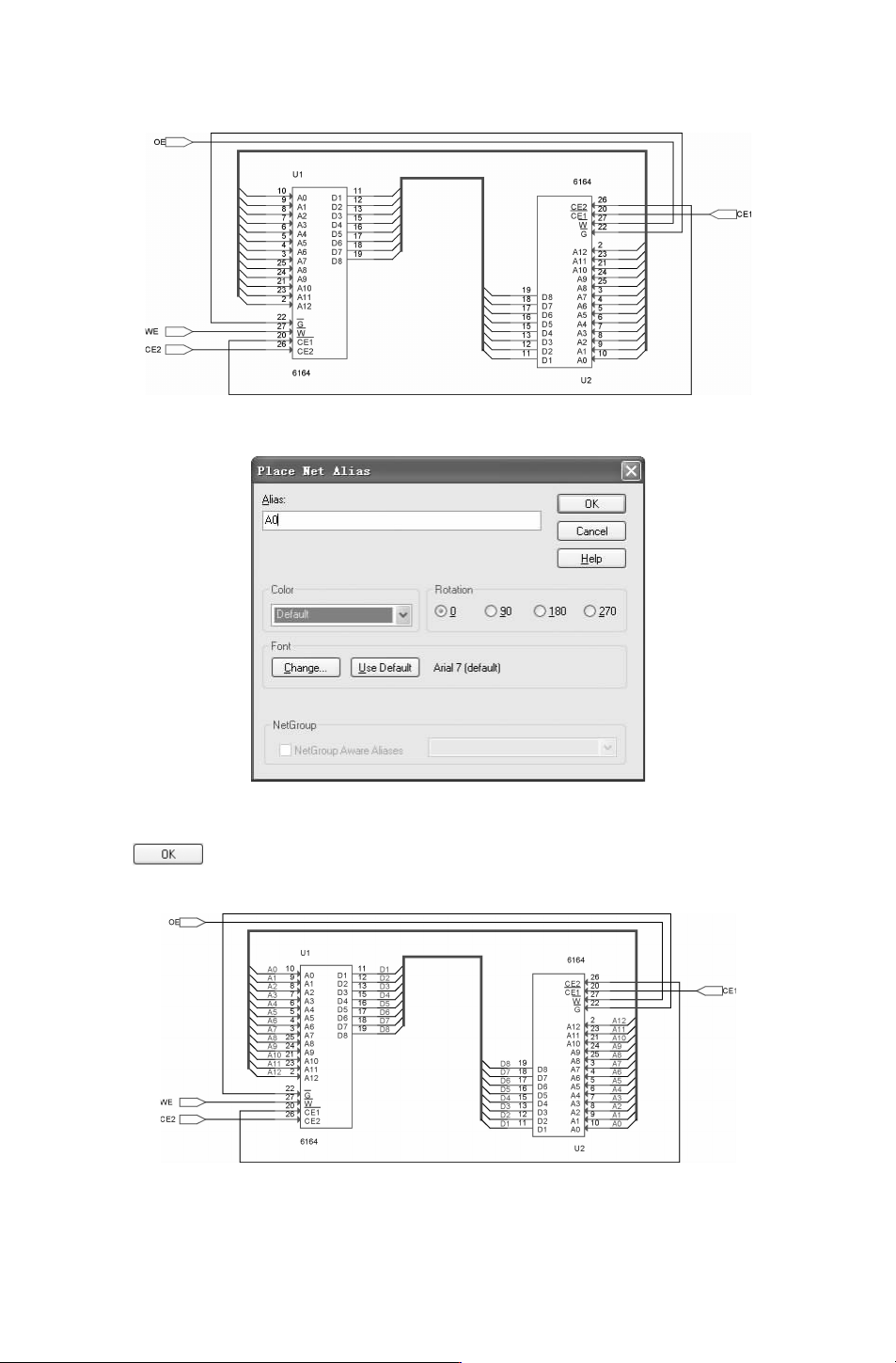

5）放置总线分支。选择菜单栏中的 “Place（放置）”
→
“BusEntry（总线分支）” 命
令，或单击 “
Draw （绘图）” 工具栏中的 “Placebusentry（放置总线分支）” 按钮 ，用总
线分支将芯片的引脚和总线连接起来，在放置过程中按 〈R〉 键旋转总线分支，如图 6－253
所示。
图 6－252 放置总线
6）放置网络标签。选择菜单栏中的 “Place（放置）”
→
“NetAlias（网络名）” 命
令，或单击 “Draw （绘图）” 工具栏 中的 “Placenetalias（放置网络名）” 按钮 ，弹
出 “
PlaceNetAlias（放置网络名）” 对话 框，如 图 6－254所示。在该对话框中输入标
781
签名称 A0。
图 6－253 放置总线分支
图 6－254 编辑网络标签
单击 按钮，这时鼠标上带有一个初始标号，移动鼠标光标，将网络标签放置到
总线分支上，依次放置递增的网络标签，结果如图 6－255所示。
图 6－255 完成放置网络标签
881

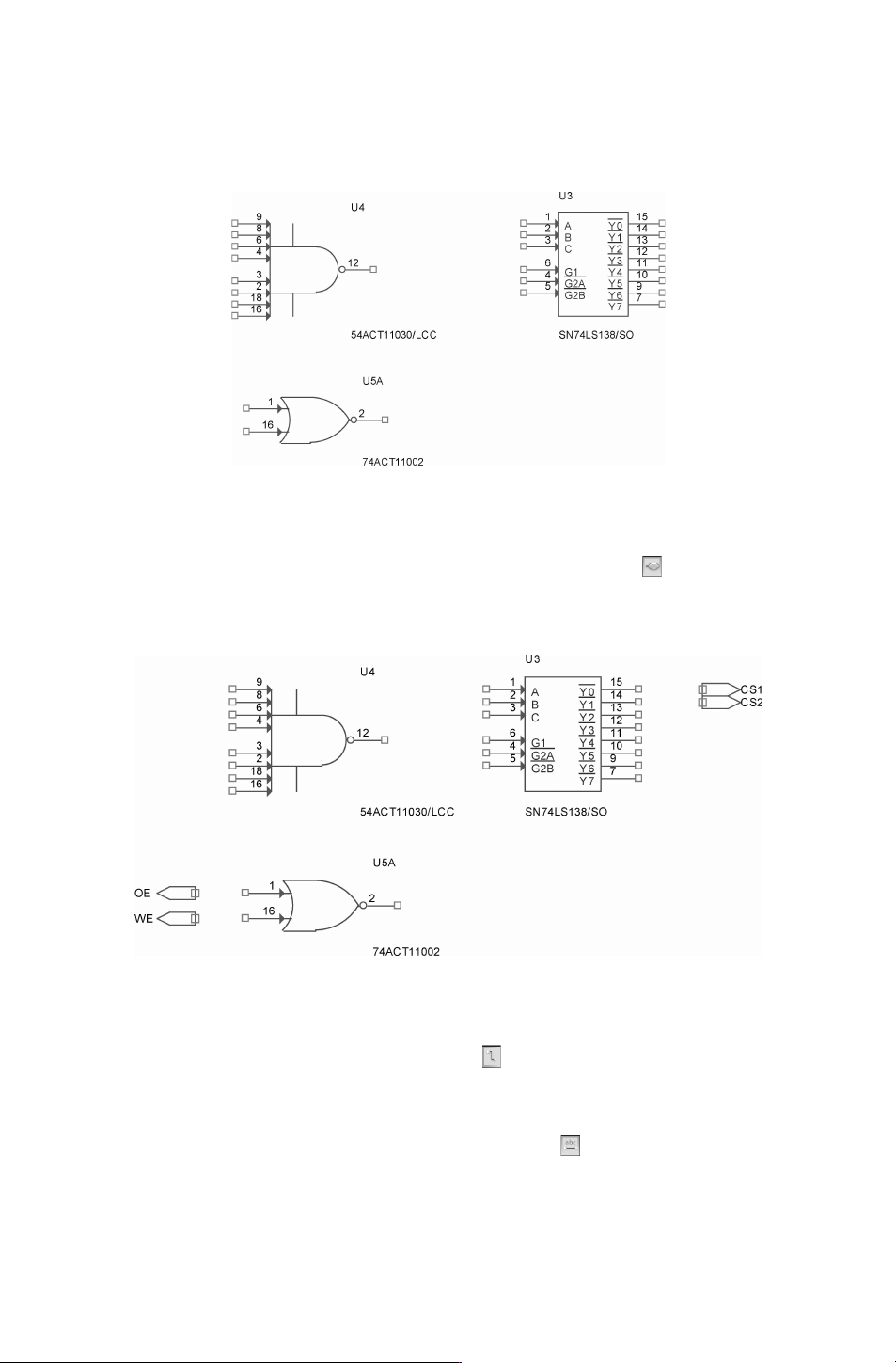

3.绘制子原理图 Addressing
1）在项目管理器中双击图页 “Addressing”，进入原理图编辑环境，按照前面讲解的方
法摆放元器件，如图 6－256所示。
图 6－256 新建页 Addressing上摆放元件
2）选择菜单栏中的 “Place（放置）”
→
“HierarchicalPort（电路端口）” 命令，或单
击 “Draw （绘图）” 工具栏中的 “Placeport（放置电路端口）” 按钮 ，添加电路图 I／O端
口，弹出端口选择对话框，并将选择的端口放置到原理图中，使用同样的方法放置其余端
口，最终结果如图 6－257所示。
图 6－257 放置电路端口
3）选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，或单击 “Draw （绘
图）”工具栏中的 “Placewire（放置导线）” 按钮 ，连接接地符号与对应接线端，至此完
成原理图的绘制，如图 6－258所示。
4）选择菜单栏中的 “Place（放置）”
→
“NetAlias（网络名）” 命令，或单击 “Draw
（绘图）” 工具栏中的 “Placenetalias（放置网络名）” 按钮 ，弹出 “PlaceNetAlias（放置
网络名）” 对话框，将网络标签放置到导线上，依次放置递增的网络标签，结果如图 6－259
所示。
