注意：
选择多个元件添加 Room属性后，默认添加 Signal＿Model属性。
Room属性的添加主要是用来对布局后期细化时使用的，将所有元件均添加 Room属性，
并按照属性名称将元件分类放置，激活 “move（移动）” 命令，在右下角输入名字来寻找元
件，即可放置。
若觉得元件放完后电路板线路过于 烦琐，可 选择菜单 栏中的 “Display（显示）”
→
“BlankRats（不显示飞线）”
→
“All（全部）” 命令，即可隐藏 Room的外框线，使电路板
变得清晰。
完成
Room属性的添加后，需要在电路板中确定 Room的位置，下面介绍其过程。
选择菜单栏中的 “Setup（设置）”
→
“Outlines（外框线）”
→
“Room Outlines（区域
布局外框线）” 命令，将弹出 “RoomOutline（Room外框线）” 对话框，如图 11－5所示。

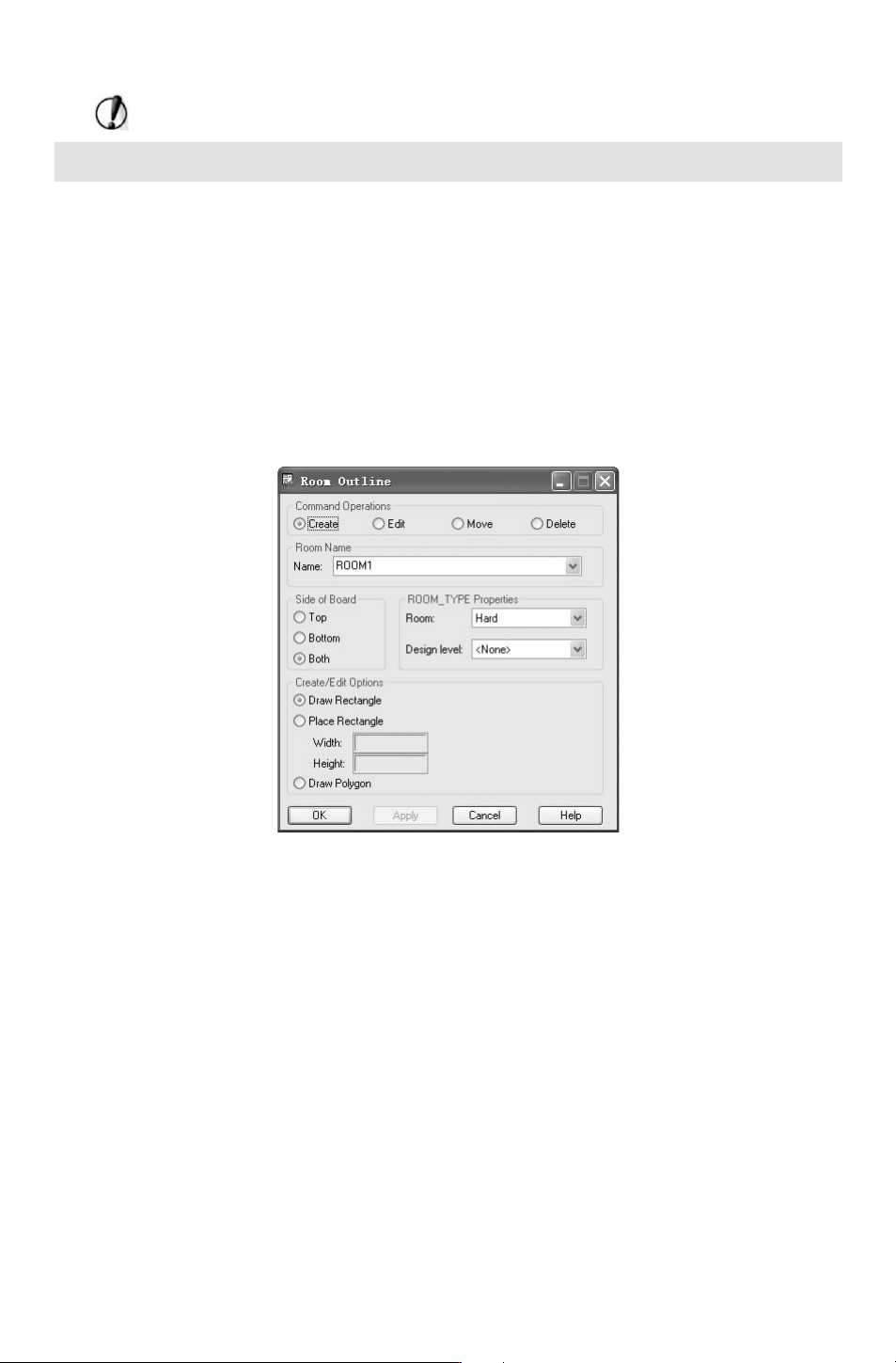

图 11－5 “RoomOutline（区域布局外框线）”对话框
对话框内选项参数设置如下。
1.“CommandOperations（命令操作）”区域
共有四个选项，分别是 “Create（创建空间）”、 “Edit（编辑空间）”、 “Move（移动空
间）”和 “
Delete（删除空间）”。
2.“Room Name区域 （空间名称）” 区域
为用户创建的新空间命名以及在下拉列表中选择用户要修改、移动或删除的空间。
3.“SideofBoard（板边）” 区域
设置空间的位置，有三个选项： “Top（在顶层）”、 “Bottom （在底层）”、 “Both（都
存在）”。
4.“ROOM＿TYPEProperties（空间类型属性）”
在此区域内进行 Room类型属性的设置，分为两个选项。
1）“Room”：空间。在下拉列表中显示如图 11－6所示的选项。
103
2）“Designlevel”：设计标准。在下拉列表中显示如图 11－7所示的选项。
图 11－6 Room类型 图 11－7 Room属性
5.“Create／EditOptions（创建、编辑选项）” 区域
在此区域内进行 Room形状的选择，有以下三个选项。
1）“DrawRectangle”：选择此项，绘制矩形，同时定义矩形的大小。
2） “PlaceRectangle”：选择此项，按照指定的尺寸绘制矩形，在文本框中输入矩形的
宽度与高度。
3）“DrawPolygon”：选择此项，绘制任意形状的图形。
在命令窗口内输入 “x00”，按 〈Enter〉 键，再键入 “x19501000”，再按下 〈Enter〉
键，此时显示添加的
Room，如图 11－8所示。
6.添加 Room
在 “RoomOutline” 对话框内继续设置下一个 Room所在的层，以及名称，在命令口内
输入命令，确定位置，重复操作，添加好需要的 Room后，在 “Room Outline” 对话框内单
击 按钮，退出对话框。
图 11－8 添加 Room
11.2 摆放封装元件
网络报表导入到 Allegro后，所有元器件的封装加载到数据库中，我们首先需要对这些
封装进行放置，即将封装元件从数据库放置到
PCB中，将所有封装元件放置到 PCB中后才
可以对封装元件进行布局操作，封装元件合理的摆放不只是将封装元件放置到 PCB中，应
对元件按属性分类摆放，这样能减轻布局操作时的工作量。下面将介绍如何对封装元件进行
摆放操作。
11.2.1 元件的手工摆放
元件的摆放方式可分为手工摆放和快速摆放两种，本节将主要介绍如何进行手工摆放。
203
1.放置元件封装
选择菜单栏中的 “Place（放置）”
→
“Manually（手动放置）” 命令，弹出 “Placement
（放置）”对话框，选择 “AdvanceSettings（预先设置）”选项卡，进行如图 11－9所示的
设置。
1） 该选项卡是提供 “Netlis（网络表）” 带入的零件名称，勾选后可以直接放置在 PCB
中，根据具体架构及摆放规则放置零件。
“Quickview （缩略图）”是所选零件的一个预览窗口，可以看到零件的外形。
选择 “Graphics（图形）” 单选钮可以看到零件的外形，选择 “Test（文本）” 单选钮可
以了解零件的定义。
2）在 “PlacementList（放置列表）” 选项卡的下拉列表中可以对所有零件摆放前进行
筛选，如按字母或者按零件的类型进行筛选，然后勾选零件就可以摆放在 PCB上。选择
“Componentsbyrefdes（按照元件序号）” 选项，按照序号摆放元件。
在下面的区域内可以看到所有导入的元件，任意选择一个元件，便可在 “Quickview
（缩略图）” 中看到此零件的封装外形，如图 11－10所示。
图 11－9 “AdvancedSettings”选项卡 图 11－10 “PlacementList” 选项卡
3）在 “Components（元件）” 区域内选择放置元件后，滑动鼠标将元件放置在编辑
区内。
4）将所有的封装添加到编辑区内，然后单击 按钮，结束摆放操作。
2.检查摆放结果
选择菜单栏中的 “Display（显示）”
→
“Element（元件信息）”命令，打开 “Find（查
找）”面板按下 “
AllOff（全部关闭）” 按钮，取消所有对象的选择，然后选中 “Comps”
选项，在编辑区内单击元件封装，弹出 “ShowElement（显示元件信息）” 窗口，可在该对
话框中查看元件属性，如图
11－11所示。
