“ T e s t p o i n t ” 选 项 卡用 于 设置 测 试点 的 相关 参 数。 图 1 2 － 3 3 “ S P E C C T R A A u t o m a t i c R o u t e r P a r a m e t e r s ” 对 话框 3 . S m a r t R o u t e r （ 灵 活 布线 ） 选项 卡 “ S m a r t R o u t e r （ 灵 活 布线 ） ” 选 项卡 …

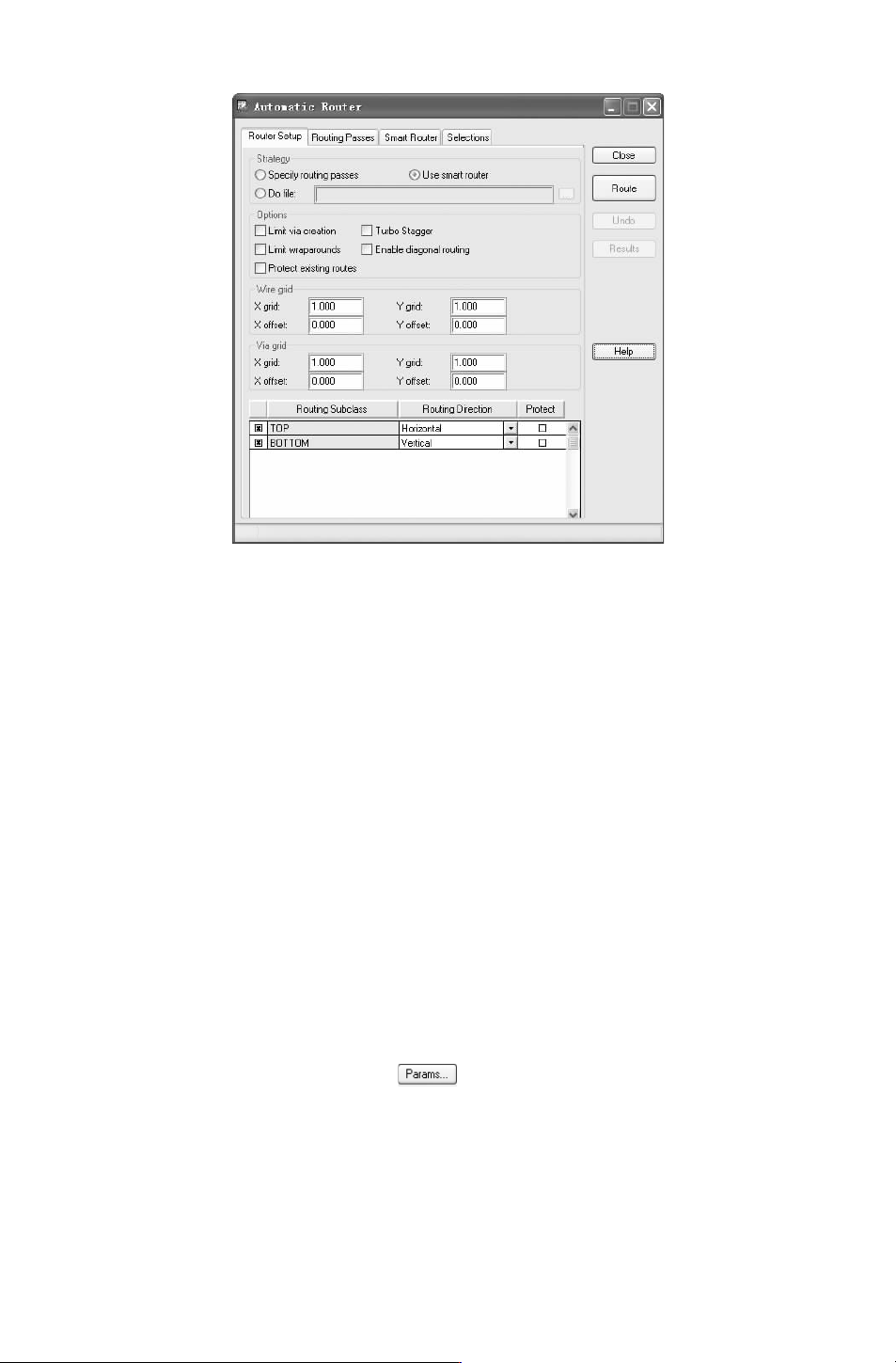

图 12－32 “AutomaticRouter”对话框
布线工具的具体使用方法。
●
“Dofile（Do文件）”：选择此项，表示可通过 Do文件来进行布线。
（
2）“Options（选项）”：下面有 4个选项设置。其中 “Limitviacreation” 为限制使用
过孔；“
Enablediagonalrouting” 表示允许使用斜线布线； “Limitwraparounds” 表示限制绕
线；“TurboStagger” 表示最优斜线布线。
●
“Wiregird”：设置布线的格点。
●
“Viagird”：设置过孔的格点。
●
“RoutingSubclass”：表示所设置的布线层；RoutingDirection：表示所设置的布线方
向。TOP层布线是以水平方向进行的；BOTTOM层布线是以垂直方向进行的。
2.RoutingPasses（布线通路）选项卡
“RoutingPasses（布线通路）” 选项卡只有在选中 “RouterSetup（布线设置）” 选项卡
内的 “Specifyroutingpasses（指定布线通路）” 选项时才有效，其组成内容及介绍如下。
PostRoute内 包 括 Critic（精确布线）、Filterroutingpasses（过 滤 布 线 途 径）、Center
wires（中心导线）、Spreadwires（展开导线）、Mitercorners（使用 45°角布线）、Deletecon-
flicts（删除冲突布线）。
单击 “Prerouteandroute”区域内的 按钮，将会弹出 “SPECCTRAAutomaticRout-
erParameters”对话框，如图 12－33所示。其中包括 “SpreadWires” 选项卡，主要用于设置
导线与导线、导线与引脚之间所添加的额外空间； “
MiterCorners”选项卡，主要用于设置
拐角在什么情况下转变成斜角；“Elongate”选项卡，主要用于设置绕线布线； “Fanout” 选
项卡，用于设置扇出参数；“BusRouting” 选项卡，用于设置总线布线； “SeedVias” 选项
卡，用于添 加 贯 穿 孔，通 过 增 加 1个 贯 穿 孔 把 单 独 的 连 线 切 分 为 2个 更 小 的 连 接；
433
“Testpoint”选项卡用于设置测试点的相关参数。
图 12－33 “SPECCTRAAutomaticRouterParameters”对话框
3.SmartRouter（灵活布线） 选项卡
“SmartRouter（灵活布线）” 选项卡只有在选项 “RouterSetup（布线设置）” 选项卡中
选中 “Usesmartrouter（使用灵活布线）”选项时才有效，如图 12－34所示。其组成内容及
介绍如下。
图 12－34 SmartRouter选项卡
533
1） “Gird” 区域用于设置格点。其中 “Minimum viagrid” 表示定义过孔的最小格点，
默认值为
0.01；“Minimumwiregrid”表示定义布线的最小格点，默认值为 0.01。
2）Fanout区域用于设置扇出。其中 “Fanoutifappropriate” 表示扇出有效； “Viasha-
ring”表示共享过孔；“Pinsharing” 表示共享引脚。
3）“GenerateTestpoints” 区域用于设置测试点。其中 “Off” 表示测试点将不会发生；
“Top” 表示测试点将在顶层产生； “Bottom” 表示测试点将在底层产生； “Both” 表示在两
个层面产生测试点。
4）“Milterafterroute”：在一般布线后采用斜接方式布线。
4.Selections（选集） 选项卡
在该选项卡内进行布线网络及元件的选择，如图 12－35所示，组成内容及介绍如下。
图 12－35 Selections选项卡
“Objectstoroute”：设置布线的项目。其中 “Entiredesign”选项选中时将会对整个 PCB
进行布线；“Allselected” 选项选中后将对在 “Availableobjects” 中选中的网络或元件进行
布线； “Allbutselected” 选项选中后正好与 “Allselected” 相反，将对在 “Availableob-
jects” 中没有选中的网络或元件进行布线。
可通过 “Objecttype”来选择在下面列表中显示的是 PCB的网络标识还是元件的标识，
当选择 “Nets” 时表示显示网络标识；而选择 “Components” 时表示显示元件的标识。
图 12－36 显示进度
完成参数设置后，单击 按钮，开始
进行自动布线，将出现一个自动布线进度显
示框， 如 图 12－36所 示。 单 击 进 度 框 中
按钮，可清楚的显示布线详细进度信
息，如图 12－37所示，单 击 “Summary（细
节）”将隐藏详细的进度信息，返回最初进度
对话框中。
633
