4 ） 选 择 菜 单 栏 中 的 “ S e t u p （ 设 置 ） ” → “ C o n s t r a i n t s （ 约 束 ） ” → “ S p a c i n gN e t O v e r r i d e s （ 忽 略 网 络 间 隔 ） ” 命 令 ， 在 “ F i n d （ 查 找 ） ” 面 板 中 的 “ F i n d B y N a m e （ 按 名 称 查 找 ） ” 中 选 择 “ N e…
图 12－25 “LayoutCrossSection” 对话框 （二）
3）选择菜单栏中的 “Display（显示）”
→
“Color（颜色）”
→
“Visibility（可见性）”
命令，将 弹 出 “ColorDialog（颜 色）” 对 话 框，在 这 可 以 对 各 电 气 层 的 “Pin”、“Via”
“Etch”以及 “Drc”等的颜色进行设置，如图 12－26所示。完成设置后单击 “OK （确定）”
按钮，关闭对话框。
图 12－26 “ColorDialog（颜色）” 对话框
033
4）选 择 菜 单 栏 中 的 “Setup（设 置 ）”
→
“Constraints（约 束 ）”
→
“SpacingNet
Overrides
（忽略网络间隔）” 命令，在 “Find（查找）” 面板中的 “FindByName（按名
称查找）” 中选择 “Net（网络）” 选项，单击 “More（更多）” 按钮进入图 12－27所示对
话框。
图 12－27 “FindbyNameorProperty”对话框 （二）
5）在弹出对话框内的 “AvailableObjets（有效对象）” 列表中选择需要的项目添加到
“Seletedobjects（选择对象）” 列表中，如图 12－28所示，单击 按钮，弹出 “Edit
Property
（编辑属性）” 对话框，进行相应的属性设置，如图 12－29所示，单击 “OK （确
定）”按钮，关闭对话框。
图 12－28 “FindbyNameorProperty”对话框 （三）
3.设置电气规则
1）选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
→
“ConstraintManager
（约束管理器）”命令，将弹出 “ConstrainsSystemMaster（约束管理器）” 对话框。
2）在目录树视图内单击 “ElectricalConstraintSet（电气约束设置）” 节点，将显示可进
133

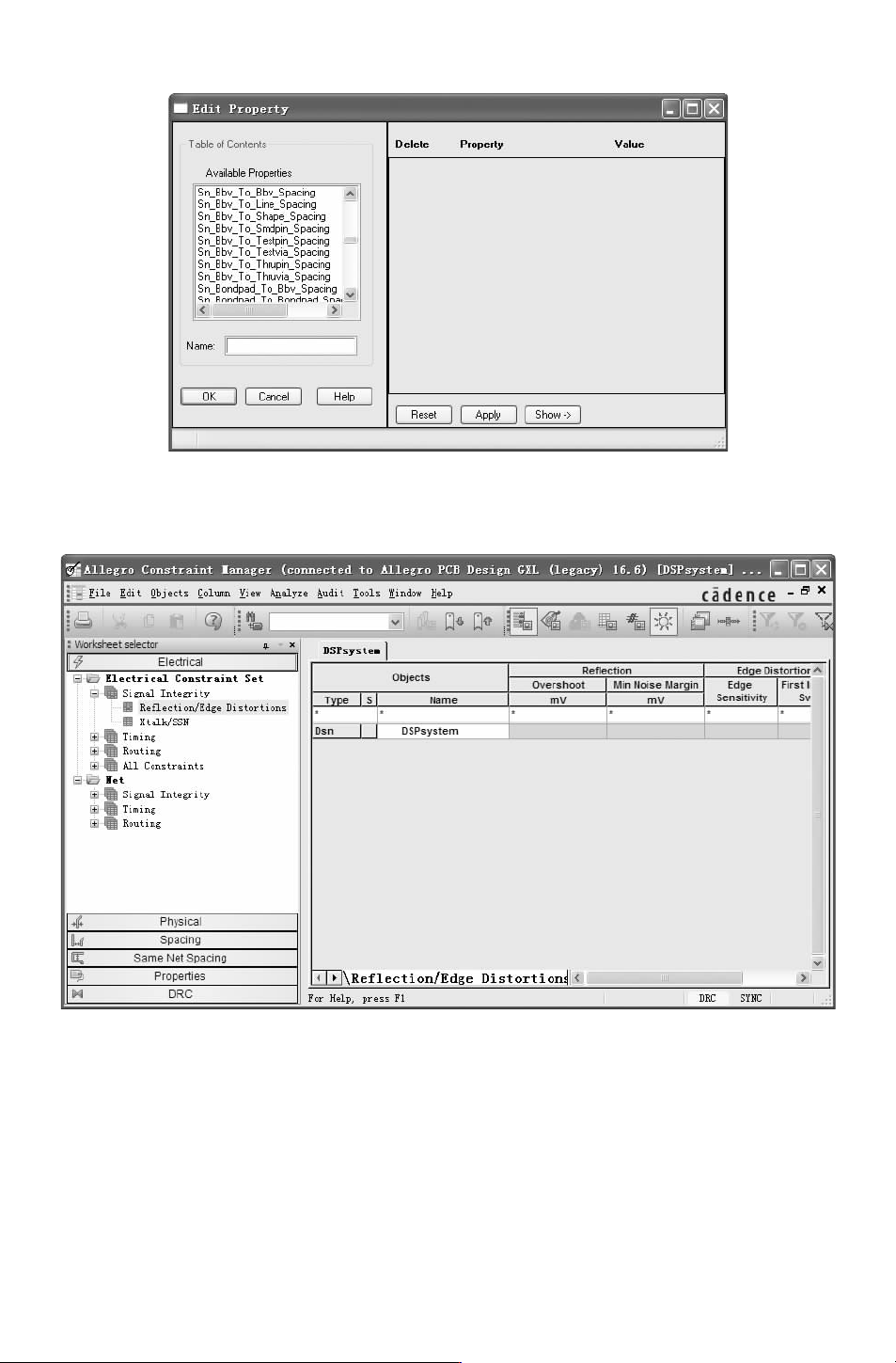

图 12－29 “EditProperty（编辑属性）” 对话框
行电气设置的选择，如图 12－30所示。选择不同的节点可进行不同的电气设置。
图 12－30 “ElectricalConstraintSet（电气约束设置）”节点
3）完成设置后，关闭对话框。
4）选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
→
“Modes（模式）”
命令，将弹出 “AnalysisModes（分析模式）” 对话框，如图 12－31所示，在 “Modes（模
式）”对话框中将所有的选项选中 On状态。
完成设置后，关闭对话框。
233
