4 ） 放 置电 源 元器 件 。在 “ P l a c e P a r t （ 放 置 元件 ） ” 面 板中 选 择 “ D I S C R E T E . o l b （ 分 立 式元 件 库） ” ， 在元 器 件过 滤 列表 框 中 输 入 “ B A T T E R Y ” ， 在 元 件 预 览 窗 口 中 显 示 符 合 条 件 的元 器 件， 如 图 6 － 1 4 7 所 示 。将 元 器件 放 置到 图 样空 白 …

100%1 / 401

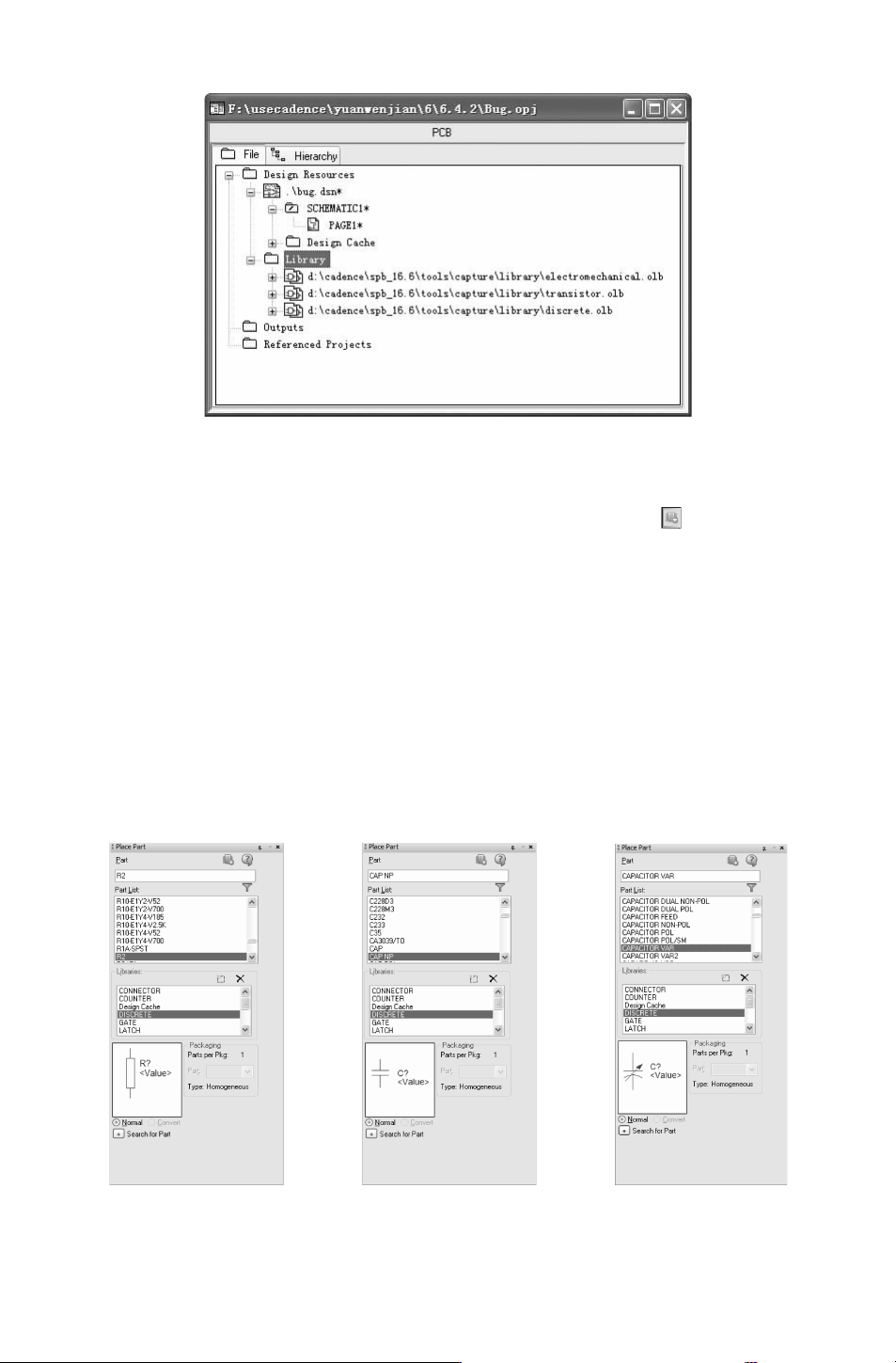

图 6－143　本例中需要的元件库
4.放置元件
单击 “Draw （绘图）” 工具栏中的 “Placepart（放置元件）”按钮 ，打开 “PlacePart
（放置元件）” 面板，在该面板中选择要添加的元件。
1） 放置电阻元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb（分立
式元件库）”，在元器件过滤列表框中输入 “R2”，在元件预览窗口中显示符合条件的元器
件 R2，如图 6－144所示。将元器件放置到图样空白处。
2） 放置无极性电容元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb
（分立式元件库）”，在元器件过滤列表框中输入 “CAPNP”，在元件预览窗口中显示符合条
件的元器件，如图 6－145所示。将元器件放置到图样空白处。
3）放置可调电容元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb
（分立式元件库）”，在元器件过滤列表框中输入 “CAPACITORVAR”，在元件预览窗口中显
示符合条件的元器件，如图 6－146所示。将元器件放置到图样空白处。
图 6－144　选择电阻元件 图 6－145　选择无极性电容元件 图 6－146　选择可调电容器
451
4） 放置电源元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb（分立
式元件库）”，在元器件过滤列表框中输入 “
BATTERY”，在元件预览窗口中显示符合条件
的元器件，如图 6－147所示。将元器件放置到图样空白处。
5） 放置话筒元器件。在 “PlacePart（放置元件）” 面板中选择 “ELECTROMECHANI-
CAL.olb（电机类元件库）”，在元器件过滤列表框中输入 “micROPHONE”，在元件预览窗
口中显示符合条件的元器件，如图 6－148所示。将元器件放置到图样空白处。
6） 放置天线元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb（分立
式元件库）”，在元器件过滤列表框中输入 “autENNA”，在元件预览窗口中显示符合条件的
元器件，如图 6－149所示。将元器件放置到图样空白处。

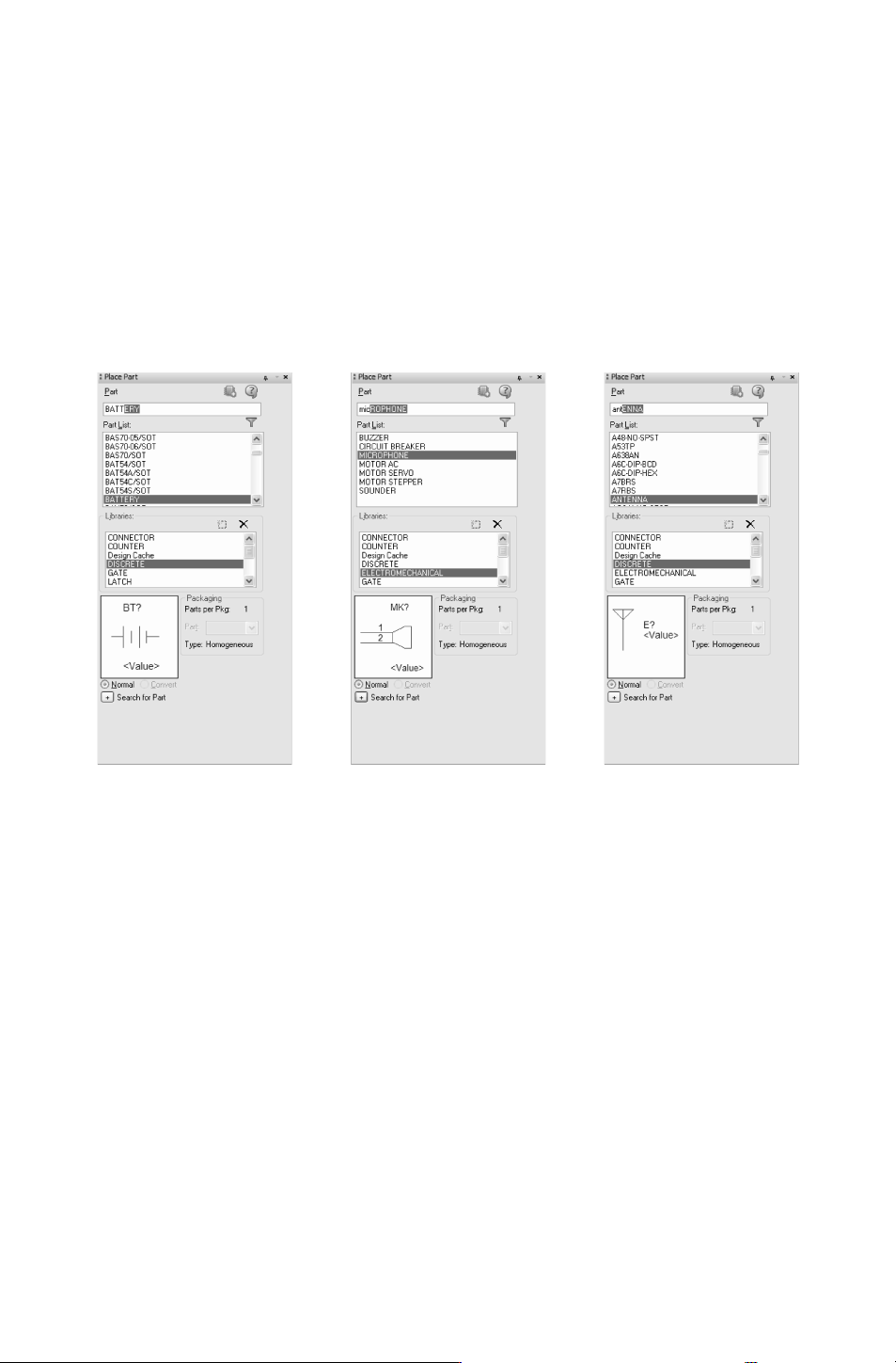

图 6－147　选择电源元件 图 6－148　选择话筒元件 图 6－149　选择天线元件
7） 放置开关元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb（分立
式元件库）”，在元器件过滤列表框中输入 “SW SPST”，在元件预览窗口中显示符合条件的
元器件，如图 6－150所示。将元器件放置到图样空白处。
8） 放置电感元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb（分立
式元件库）”，在元器件过滤列表框中输入 “iuDUCTOR”，在元件预览窗口中显示符合条件
的元器件，如图 6－151所示。将元器件放置到图样空白处。
9）放置晶体管元器件。在 “PlacePart（放置元件）” 面板中选择 “TRANSISTOR.olb
（晶体管元件库）”，在元器件过滤列表框中输入 “bc547”，在元件预览窗口中显示符合条件
的元器件，如图
6－152所示。将元器件放置到图样空白处。
完成上述元件的放置，如图
6－153所示。
5.元件布局
选中元件，单击鼠标拖动元件，将元件放置在对应的位置，同时对元件属性进行设置，
结果如图 6－154所示。
551

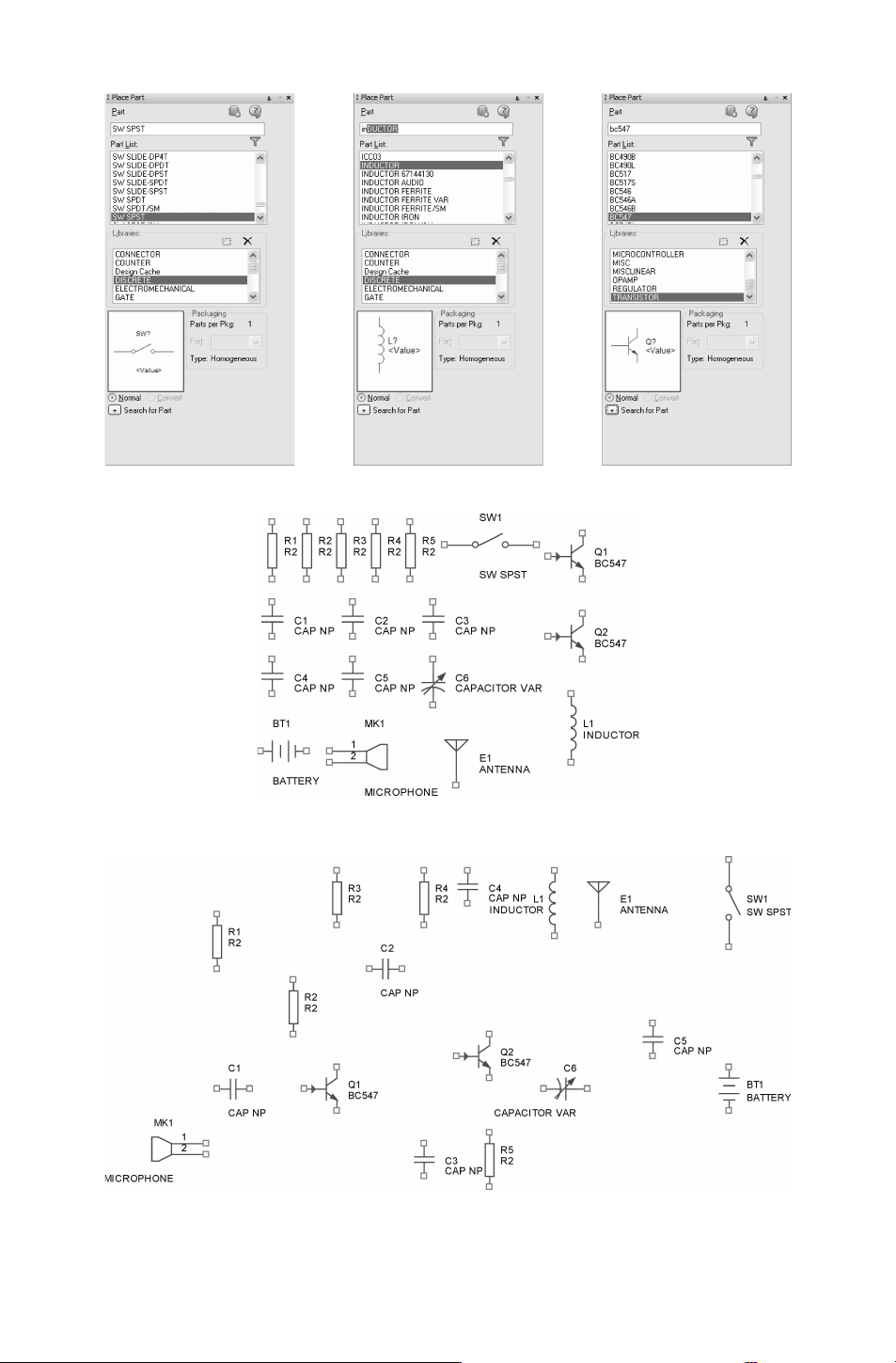

图 6－150　选择开关元件 图 6－151　选择电感元件 图 6－152　选择晶体管元件
图 6－153　原理图中所需的元件
图 6－154　完成元件布局
