2.设置图样参数
1） 选择菜单栏中的 “Options（选项）”
→
“DesignTemplate（设计向导）” 命令，系统
将弹出 “DesignTemplate（设计向导）” 对话框，打开 “PageSize（页面设置）” 对话框，
如图 6－139所示，在此对话框中对图样参数进行设置。
图 6－139 “DesignTemplate（设计向导）”对话框
2） 打开 “PageSize（页面设置）”选项卡，在 “Units（单位）” 栏选择单位为 “Milli-
meters（公制）”，页面大小选择 “A4”。
3）打开 “GridReference（参考栅格）”选项卡，选择默认设置，在设置图样栅格尺寸
的时候，一般来说，捕捉栅格尺寸和可视栅格尺寸一样大，也可以设置捕捉栅格的尺寸为可
视栅格尺寸的整数倍。电气栅格的尺寸应该略小于捕捉栅格的尺寸，因为只有这样才能准确
地捕捉电气节点。如图
6－140所示。
图 6－140 “GridReference（参考栅格）”选项卡
4）打开 “TitleBlock（标题块）” 选项卡，在该选项卡中可以设置当前文件名、工程设
计负责人、图样校对者、图样设计者、公司名称、图样绘制者、设计图样版本号和电路原理
251
图编号等项，如图 6－141所示。

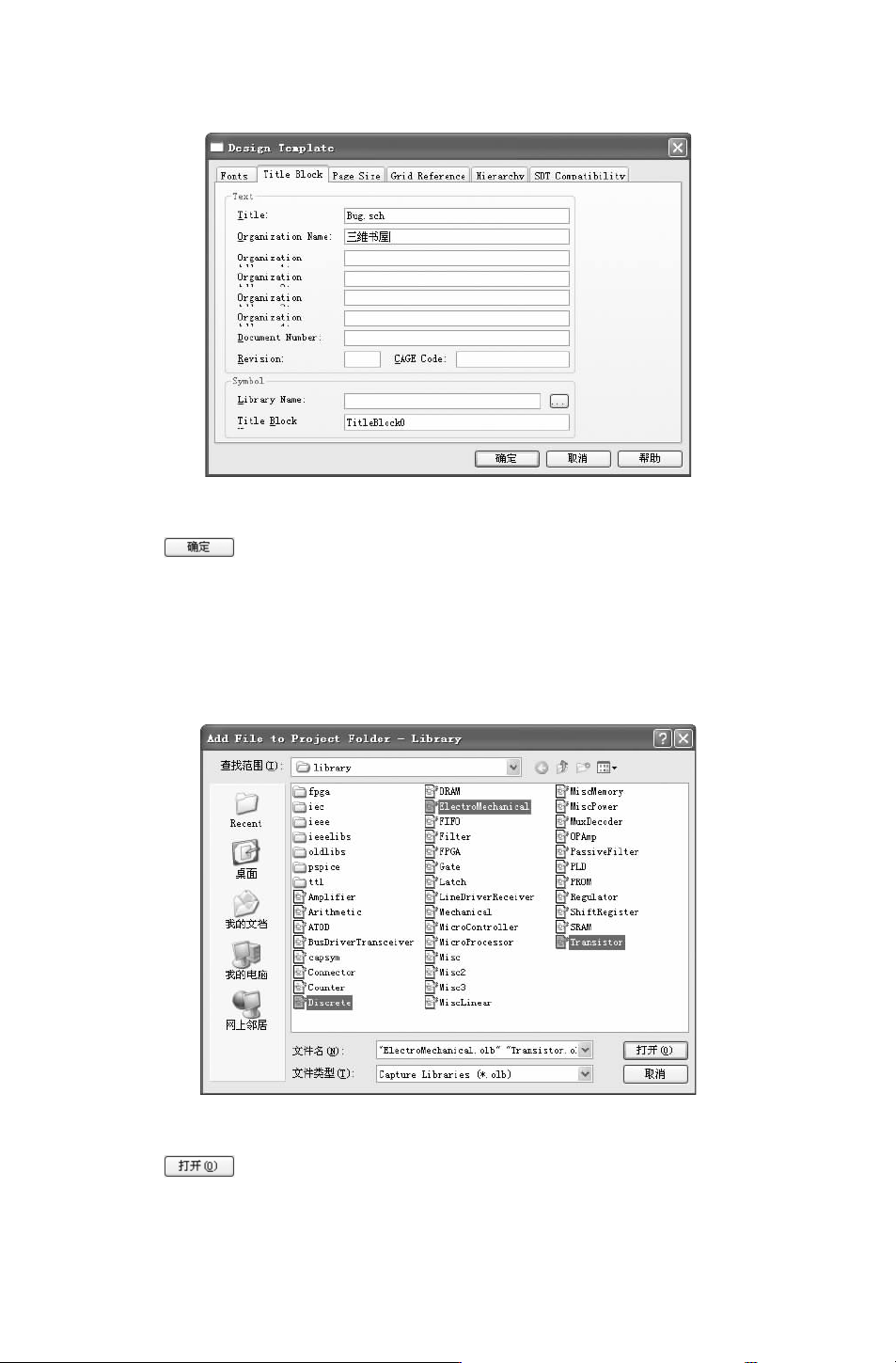

图 6－141 “TitleBlock（标题块）” 选项卡
5）单击 按钮，完成图样属性设置。
3.加载元件库
1）在项目管理器窗口下，选中 “Library”文件夹并右击鼠标，弹出快捷菜单，选择
“AddFile（添加文件）”命令，弹出如图 6－142所示的 “AddFilestoProjectFolder－Library”
对话 框，选 择 库 文 件 路 径 “X：＼Cadence＼SPB＿16.6＼tools＼capture＼library”，加 载 所 需 库
文件。
图 6－142 选择元件库路径
2）单击 按钮，将选中的库文件加载到项目管理器窗口中的 “Library” 文件夹
下，如图 6－143所示。
351
图 6－143 本例中需要的元件库
4.放置元件
单击 “Draw （绘图）” 工具栏中的 “Placepart（放置元件）”按钮 ，打开 “PlacePart
（放置元件）” 面板，在该面板中选择要添加的元件。
1） 放置电阻元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb（分立
式元件库）”，在元器件过滤列表框中输入 “R2”，在元件预览窗口中显示符合条件的元器
件 R2，如图 6－144所示。将元器件放置到图样空白处。
2） 放置无极性电容元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb
（分立式元件库）”，在元器件过滤列表框中输入 “CAPNP”，在元件预览窗口中显示符合条
件的元器件，如图 6－145所示。将元器件放置到图样空白处。
3）放置可调电容元器件。在 “PlacePart（放置元件）” 面板中选择 “DISCRETE.olb
（分立式元件库）”，在元器件过滤列表框中输入 “CAPACITORVAR”，在元件预览窗口中显
示符合条件的元器件，如图 6－146所示。将元器件放置到图样空白处。
图 6－144 选择电阻元件 图 6－145 选择无极性电容元件 图 6－146 选择可调电容器
