m e n t （ 放置 ） ” 对 话框 ， 如图 1 2 － 1 0 8 所 示 。打 开 “ P l a c e m e n t L i s t （ 放置 列 表） ” 选项 卡 ，在 下拉 列 表中 选 择 “ M e c h a n i c a l s y m b o l s （ 机 械 符 号 ） ” 选 项， 显 示 加 载 的 库 中 的 元 件， 勾 选 “ M T G 1 2 5 ” ， 在信 息 窗口 中 一 次 …
1）StartingCadenceLogicImport。
2）netrevcompletedsuccessfully，useViewlogtoreviewthelogfile。
3）Openingexistingdesign。
4）netrevcompletedsuccessfully，useViewlogtoreviewthelogfile。

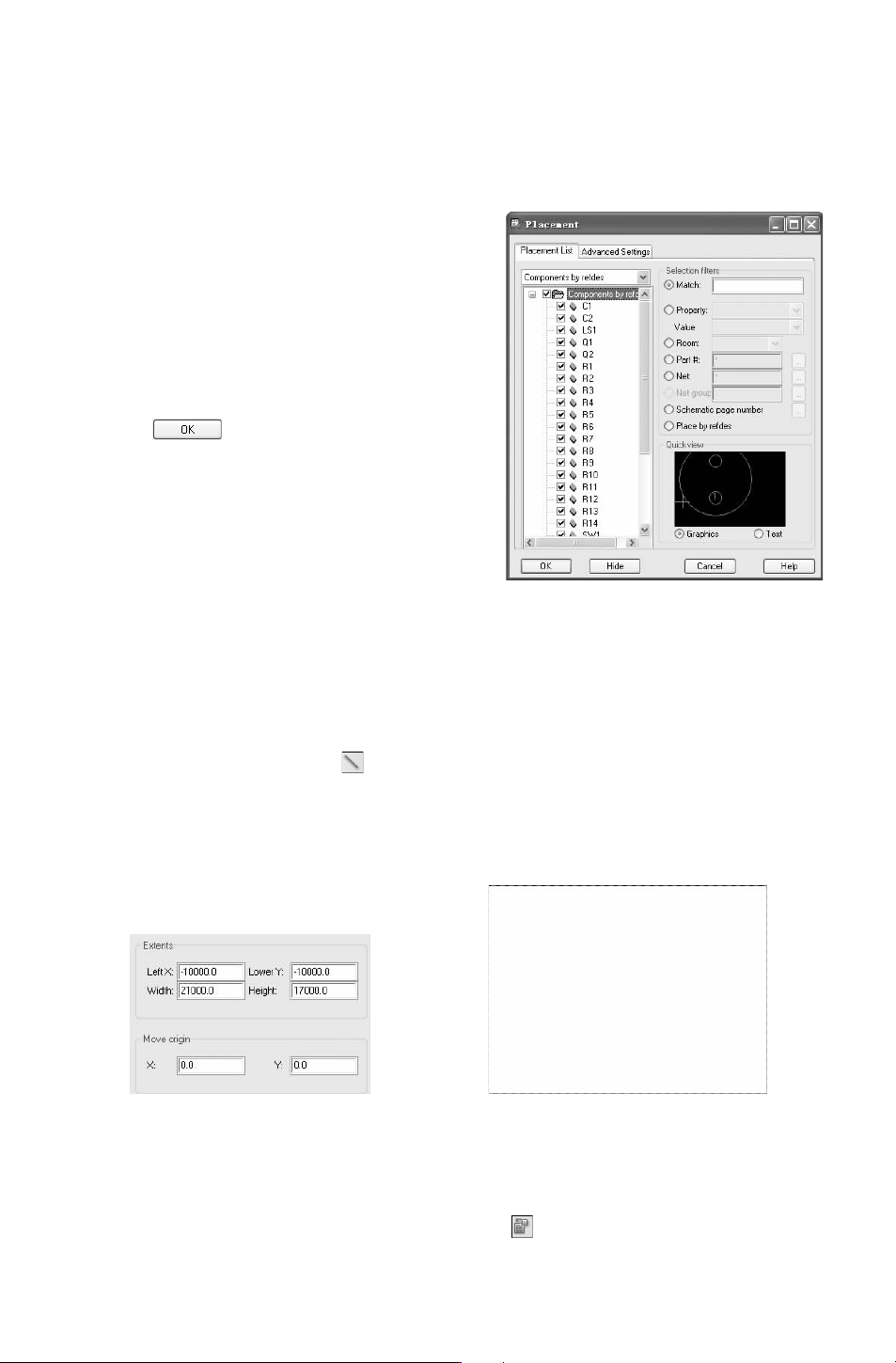

图 12－105 PlacementList选项卡
选择菜单栏中的 “Place（放置）”
→
“Manu-
ally（手 动 放 置 ）” 命 令， 弹 出 “Placement（放
置）” 对 话 框，在 “
PlacementList（放置列表）”
选项卡的下拉列表 中选择 “Componentsbyrefdes
（按照元件序号）” 选项，按照序号显示元件，如
图 12－105所示。
在列表下显示所有元件，表示元件封装导入
成功，单击 按钮，关闭对话框。
3.图样参数设置
在绘制边框前，先要根据板的外形尺寸确定
PCB工作区域的大小。
选择菜单栏中的 “Setup（设置）”
→
“Design
ParameterEditor
（设计参数编辑）” 命令，弹出如
图 12－106所示的 “DesignParameterEditor（设计
参数编辑）”对话框，打开 “Design（设计）” 选项卡，在 “Extents（图样范围）” 选项中设
置 “
LeftX”、“LowerY”、“Width”、“Height”相应的值。确定图样边框大小。
4.电路板的物理边界
选择菜单栏中的 “Add（添加）”
→
“Line（线）” 命令或单击 “Add（添加）”工具栏
中的 “AddLine（添加线）”按钮 ，依次在输入窗口输入字符： “x00”、 “ix4000”、 “iy
3000”、“ix－4000”、“iy－3000”。
绘制一个封闭的边框，完成边框闭合后，单击右键，选择快捷命令 “Done（完成）” 结
束命令。绘制完成的边框如图 12－107所示。
图 12－106 “Extents（图样范围）”选项 图 12－107 绘制边框

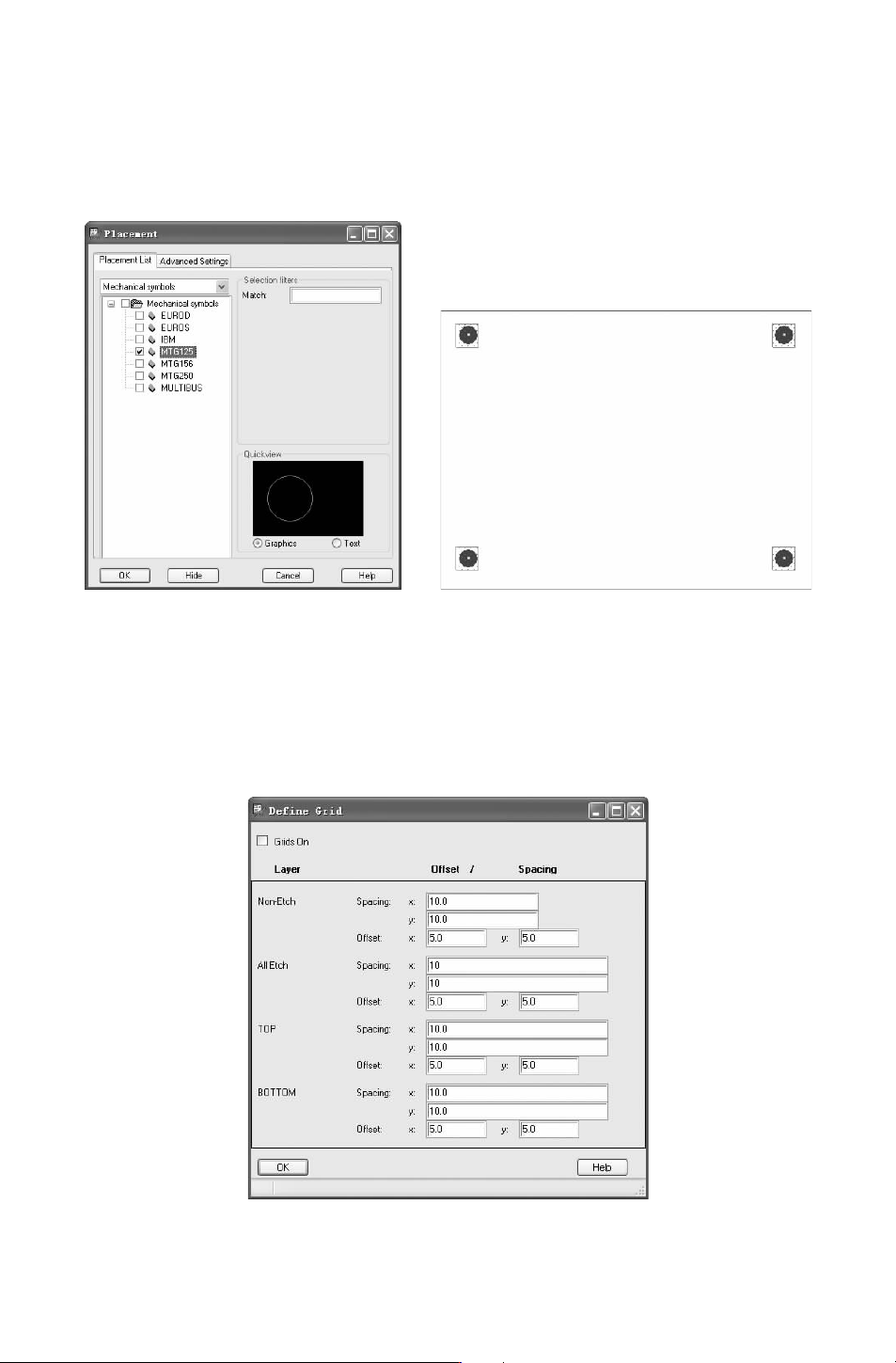

5.放置定位孔
选择菜单栏中的 “Place（放置）”
→
“Manually（手工放置）” 命令或单击 “Place（放
置）”工具栏中的 “PlaceManual（手工放置）” 按钮 ，弹出如图 12－108所示的 “Place-
663
ment（放置）” 对话框，如图 12－108所示。打开 “PlacementList（放置列表）”选项卡，在
下拉列表中选择 “
Mechanicalsymbols（机械符号）” 选项，显示加载的库中的元件，勾选
“MTG125”，在信息窗口中一次输入定位孔坐标值，放 置四 个定 位孔，结果 如图 12－109
所示。
图 12－108 选择符号 图 12－109 放置定位孔
6.放置工作格点
选择菜单栏中的 “Setup（设置）”
→
“Grid（网格）” 命令，弹出如图 12－110所示
的 “DefineGrid（定义网格）” 对话框，在该对话框中主要设置显示层的偏移量和间距。
将 “Non－Etch（非布线层）”、“AllEtch（布线层）” 栅格设为 10mil，偏移量设为 5mil，
如图 12－110所示。
图 12－110 “DefineGrid（定义网格）”对话框
763

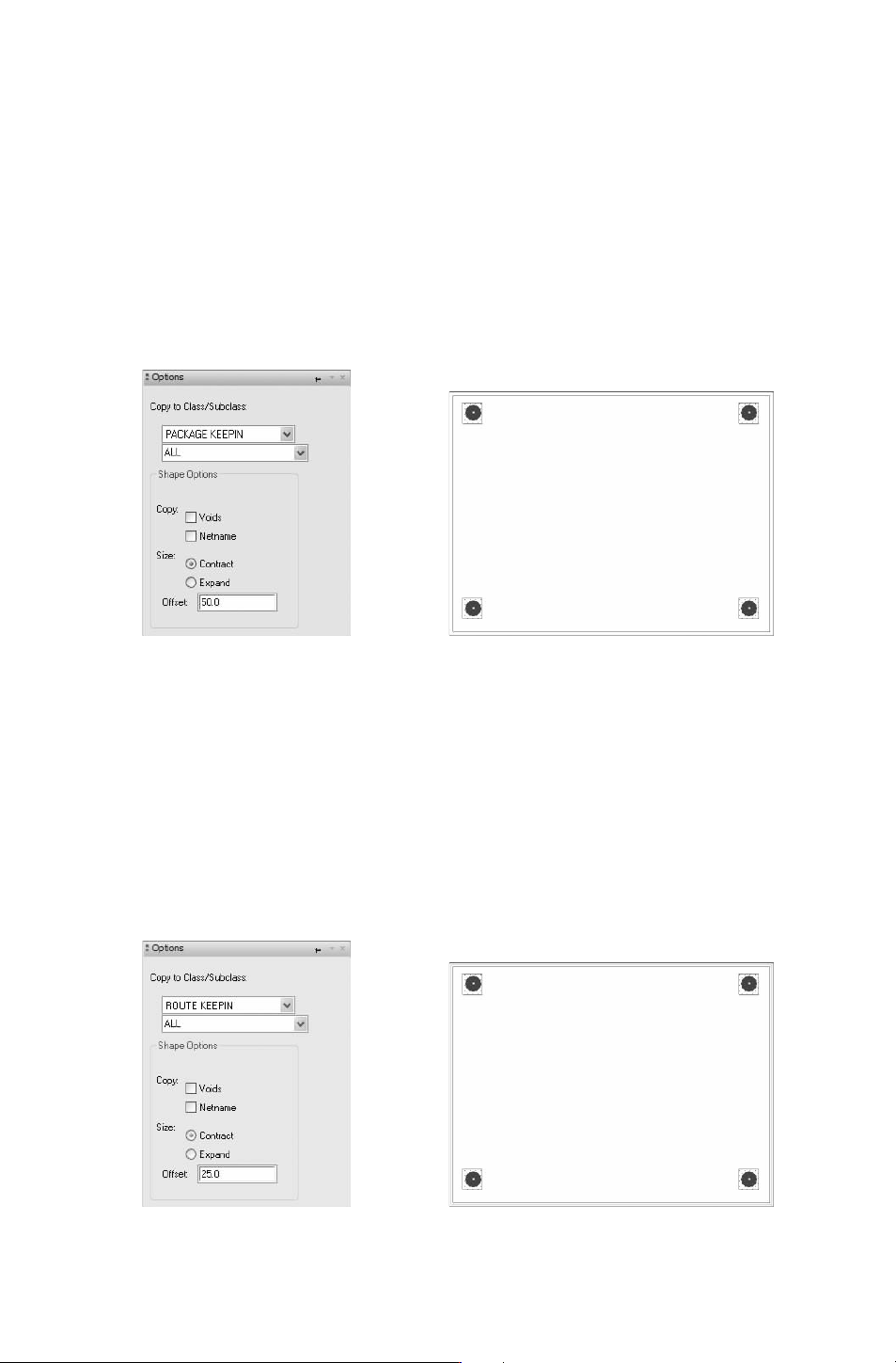

7.电路板的电气边界
（1） 允许布局区域
选择菜单栏中的 “Edit（编辑）”
→
“Z－copy（复制）” 命令，打开右侧 “Option（选
项）”面板，如图 12－111所示。
在 “CopytoClass／Subclass（复制集和子集）” 选项组下依次选择 “PACKAGEKEEPIN
（允许布局区域）”、“All” 选项。在 “Size（尺寸）”选项组下选择 “Contract（缩小）”；在
“
Offset（偏移量）” 中输入要缩小的数值 50。
完成参数设置后，在工作区中的边框线上单击，自动添加有适当间距的允许布局的区域
线，如图 12－112所示。
图 12－111 “Option（选项）”面板 图 12－112 添加允许布局区域
（2） 允许布线边界
选择菜单栏中的 “Edit（编辑）”
→
“Z－copy（复制）” 命令，打开右侧 “Option（选
项）”面板，如图 12－113所示。
在 “CopytoClass／Subclass（复 制 集 和 子 集）” 选项组下依次选择 “ROUTE KEEPIN
（允许布线区域）”、“All” 选项。在 “Size（尺寸）”选项组下选择 “Contract（缩小）”；在
“
Offset（偏移量）” 中输入要缩小的数值 25。
完成参数设置后，在工作区中的边框线上单击，自动添加有适当间距的允许布局的区域
线，如图 12－114所示。
图 12－113 “Option（选项）”面板 图 12－114 添加允许布线区域
