图 6 － 2 7 5 放 置 图样 入 口 3 . 原 理 图设 计 选择 菜 单栏 中 的 “ P l a c e （ 放 置 ） ” → “ W i r e （ 导 线 ） ” 命 令 ， 或 单 击 “ D r a w （ 绘 图 ） ” 工具 栏 中的 “ P l a c e w i r e （ 放 置 导 线 ） ” 按 钮 ， 对 原 理 图 进 行 布 线 操 作 ， 结 果 如 图 6 － 2 7 6 所示 。 图 6…
2.放置层次块
1）选择菜单栏中的 “Place（放置）”
→
“HierarchicalBlock（图表符）” 命令，弹出如
图 6－271所示的对话框，在 “Reference（参考）” 文本框输入 “Power”，在 “Implementa-
tionType（内层电路类型）” 栏的下拉菜单中选择 “SchematicView”，在 “Implementation
name（内层电路图名）”文本框输入 “Power.sch”。
单击 按钮，关闭对话框，放置图表符 Power。
2）选择菜单栏中的 “Place（放置）”
→
“HierarchicalBlock（图表符）” 命令，弹出如
图 6－272所示的对话框，在 “Reference（参考）” 文本框输入 “FC”，在 “Implementation
Type（内层电路类型）” 栏的下拉菜单中选择 “SchematicView”，在 “Implementationname
（内层电路图名）” 文本框输入 “FC.sch”。
图 6－271 放置图表符对话框 图 6－272 放置图表符对话框
单击 按钮，关闭对话框，放置图表符 FC，如图 6－273所示。
3） 选中 “Power”图表符，选择菜单栏中的 “Place（放置）”
→
“HierarchicalPin（图
样入口）” 命令，或者单击 “Draw （绘图）” 工具栏中的 “PlaceH Pin（放置图样入口）”
按钮 ，添加图样入口，弹出如图 6－274所示的对话框，在 “Name（名称）” 栏输入图样
入口名称，单击 按钮，在 “Power” 的图表符内放置图样入口。
图 6－273 放置图表符 图6－274 “PlaceHierarchicalPin（放置图样入口）” 对话框
用同样的方法，放置其余图样入口，结果如图 6－275所示。
591
图 6－275 放置图样入口
3.原理图设计
选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，或单击 “Draw （绘图）”
工具栏中的 “Placewire（放置导线）” 按钮 ，对原理图进行布线操作，结果如图 6－276
所示。
图 6－276 绘制结果
4.生成子原理图
1）选中 “Power”层次块，右击鼠标，选择 “DescendHierarchy（生成下层电路层）”
命令，弹出如图 6－277所示的对话框，系统会自动创建一个电路原理图文件夹，弹出的对
话框中可以修改创建电路原理图文件夹的名称，在 “
Name（名称）” 栏中输入 “Power”，
单击 按钮，创建层次块 “Power”对应的下层电路，如图 6－278所示。
图 6－277 修改下层电路图名称 图 6－278 Logic层次块对应的下层电路
2）用同样的方法创建层次块 “FC” 对应的子原理图，如图 6－279所示。
3）与此同时，在项目管理器中产生了新的电路图 Power.sch：Power和 FC.sch：FC，如
图 6－280所示。
691

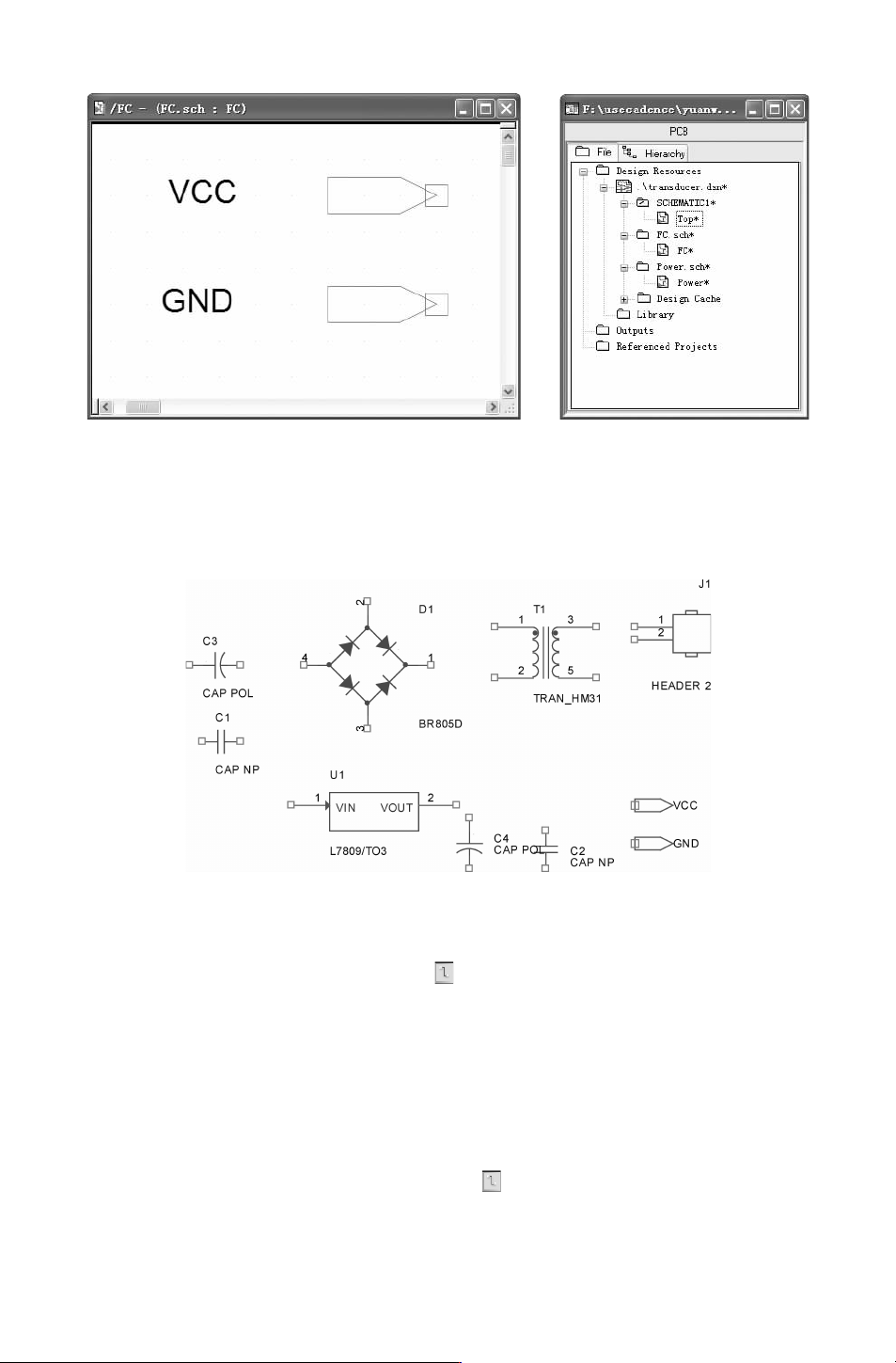

图 6－279 Peripheral层次块对应的下层电路 图 6－280 项目管理器窗口
5.绘制子原理图 Power
1）在项目管理器中双击图页 “Power”，进入原理图编辑环境，按照前面讲解的方法摆
放元器件，如图 6－281所示。
图 6－281 新建页上摆放元件
2） 选择菜单栏中的 “Place（放置）”
→
“Wire（导线）”命令，或单击 “Draw （绘图）”
工具栏中的 “Placewire（放置导线）” 按钮 ，连接接地符号与对应接线端，如图 6－282
所示。
至此完成子原理图绘制。
6.绘制子原理图 FC
1）在项目管理器中双击图页 “FC”，进入原理图编辑环境，按照前面讲解的方法摆放
元器件，如图 6－283所示。
2）选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，或单击 “Draw （绘
图）”工具栏中的 “Placewire（放置导线）” 按钮 ，连接接地符号与对应接线端，至此完
成原理图的绘制，如图 6－284所示。
