报表 ） ” 命 令， 或 单 击 “ C a p t u r e ” 工 具 栏 中 的 “ B i l l o f M a t e r i a l s （ 材 料 报 表 ） ” 按 钮 ， 弹 出如 图 7 － 3 8 所示的 “ B i l l o f M a t e r i a l s （ 材 料报 表 ） ” 对话 框 ，设 置 元件 清 单参 数 。 图 7 － 3 7 显 示网 络 表文 件 2 ） 单 击 按钮， 即 …
2.选择设计对象
打开项目管理器窗口，并 将 其 置 为 当 前 状 态，选中需要创建网络表的电 路 图 文 件
“A8BITBCD.Dsn”。
3.设计规则检查
选择菜单栏中的 “Tools（工具）”
→
“DesignRulesCheck（设计规则检查）” 命令，或
单击 “Capture”工具栏中的 “Designrulecheck（设计规则检查）” 按钮 ，打开 “Design
RulesCheck（设计规则检查）” 对话框，如图 7－35所示。选择默认设置，单击 按
钮，开始进行设计规则检查，生成如图 7－36所示的 “.drc” 文件。显示检查结果，并自动
加载到项目管理器 “Output（输出）”文件夹下，如图 7－37所示。

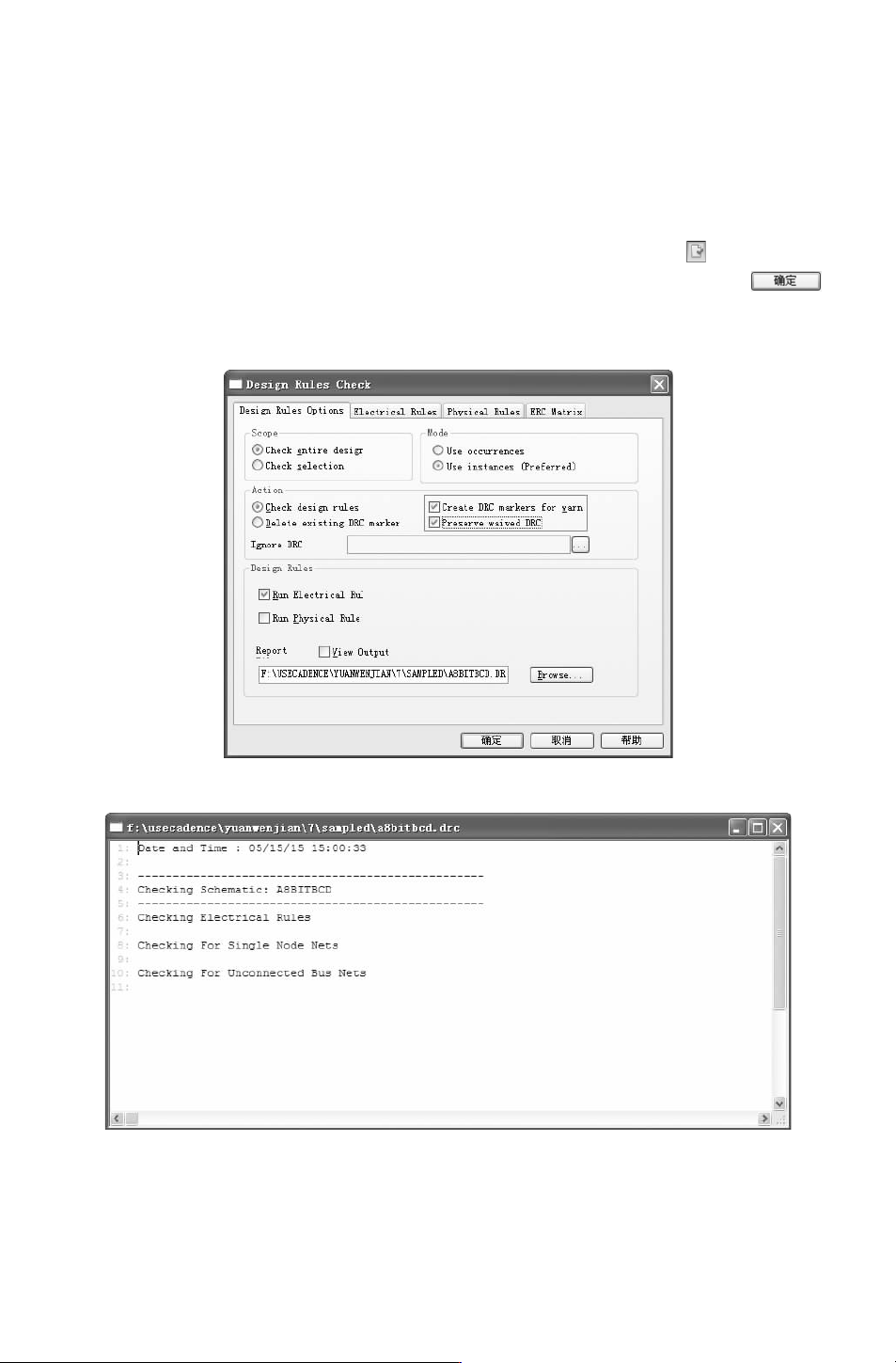

图 7－35 “DesignRulesCheck（设计规则检查）” 对话框
图 7－36 DRC检查文件
4.生成元件清单
1）打开项目管理器窗口，选择菜单栏中的 “Tools（工具）”
→
“Billofmaterials（材料
912
报表）” 命令，或单击 “Capture” 工具栏中的 “BillofMaterials（材料报表）” 按钮 ，弹
出如图
7－38所示的 “BillofMaterials（材料报表）” 对话框，设置元件清单参数。
图 7－37 显示网络表文件
2） 单击 按钮，即可创建完成元件清单。同时在 “ProjectManager” 项目中 Out-
puts目录下生成 “.bom” 文件，如图 7－39所示。
图 7－38 “BillofMaterials（材料报表）”对话框 图 7－39 加载到项目管理器
3）双击打开该报表，显示如图 7－40所示的信息。
4）选择菜单栏 中的 “File（文件）”
→
“PrintPreview （打印预 览）” 命令，弹 出如
图 7－41所示的 “PrintPreview （打印预览）” 对话框，打印预览，查看打印预览效果，如
图
7－42所示。
如检查无误，可连接打印机执行打印操作，这里不再赘述。
022
图 7－40 元件清单
图 7－41 打印设置对话框
