1 1 ） 单 击 按 钮， 进 入图 1 2 － 8 2 所 示 的 对 话 框。 在 这 个 对 话 框 中 设 定 电 路 板 中 的 一些 默 认限 制 和默 认 贯孔 。 图 1 2 － 8 2 “ B o a r d W i z a r d － S p a c i n g C o n s t r a i n t s （ 板 向导 模 板） ” 对 话框 1 2 ） 单 击 按 钮， 进 入图 1 2 － 8 3 所 示 的 …
图 12－79 “BoardWizard－GeneralParameters（板向导模板）”对话框
图 12－80 “BoardWizard
-
GeneralParameters（Continued）（板向导模板）” 对话框
图 12－81 “BoardWizard
-
EtchCross－sectiondetails（板向导模板）”对话框
653

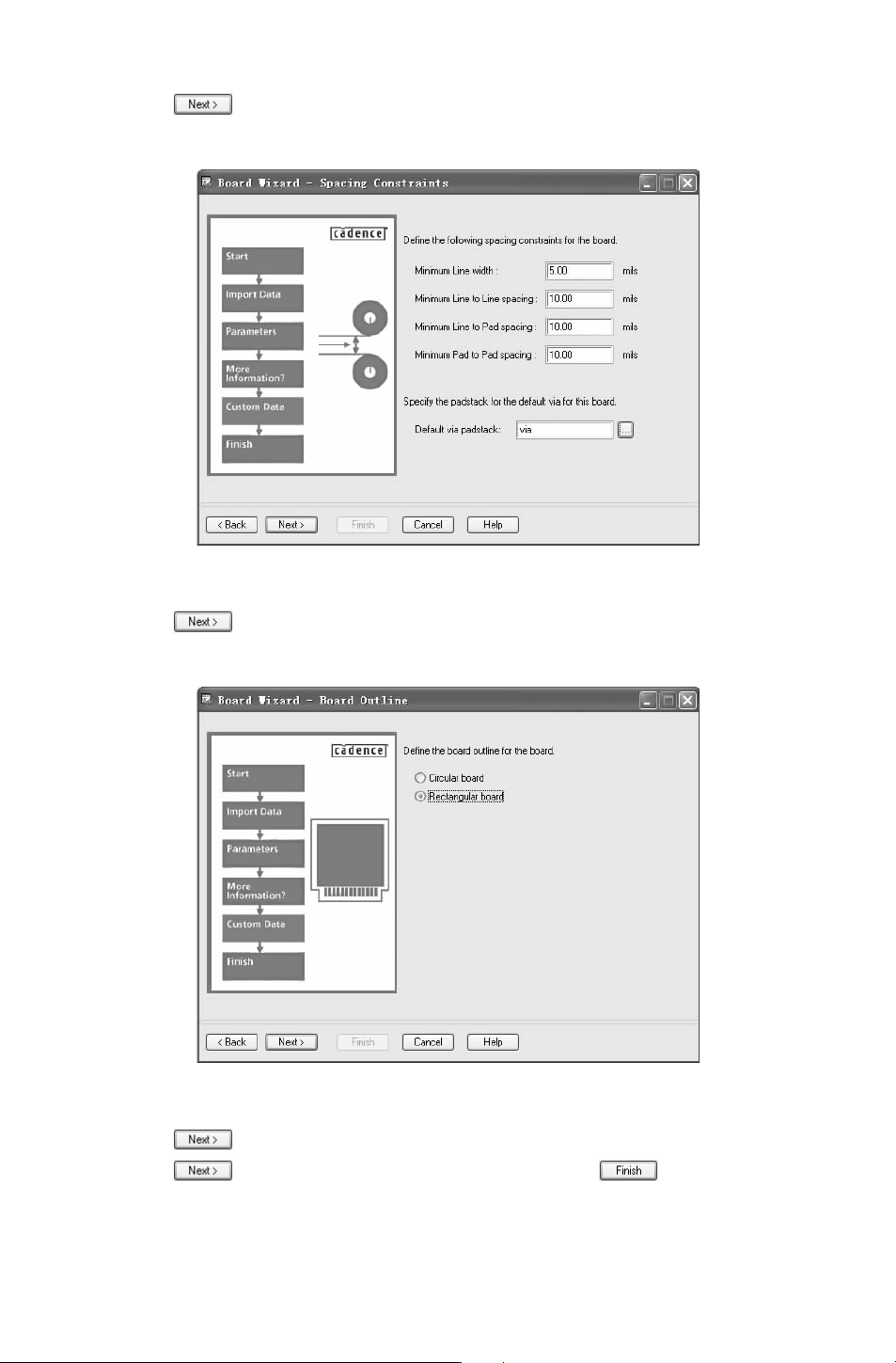

11） 单击 按钮，进入图 12－82所示的对话框。在这个对话框中设定电路板中的
一些默认限制和默认贯孔。
图 12－82 “BoardWizard－SpacingConstraints（板向导模板）”对话框
12） 单击 按钮，进入图 12－83所示的对话框。在该对话框中定义板框的外形为
“Rectangularboard（方形板框）”。
图 12－83 “BoardWizard
-
BoardOutline（板向导模板）”对话框

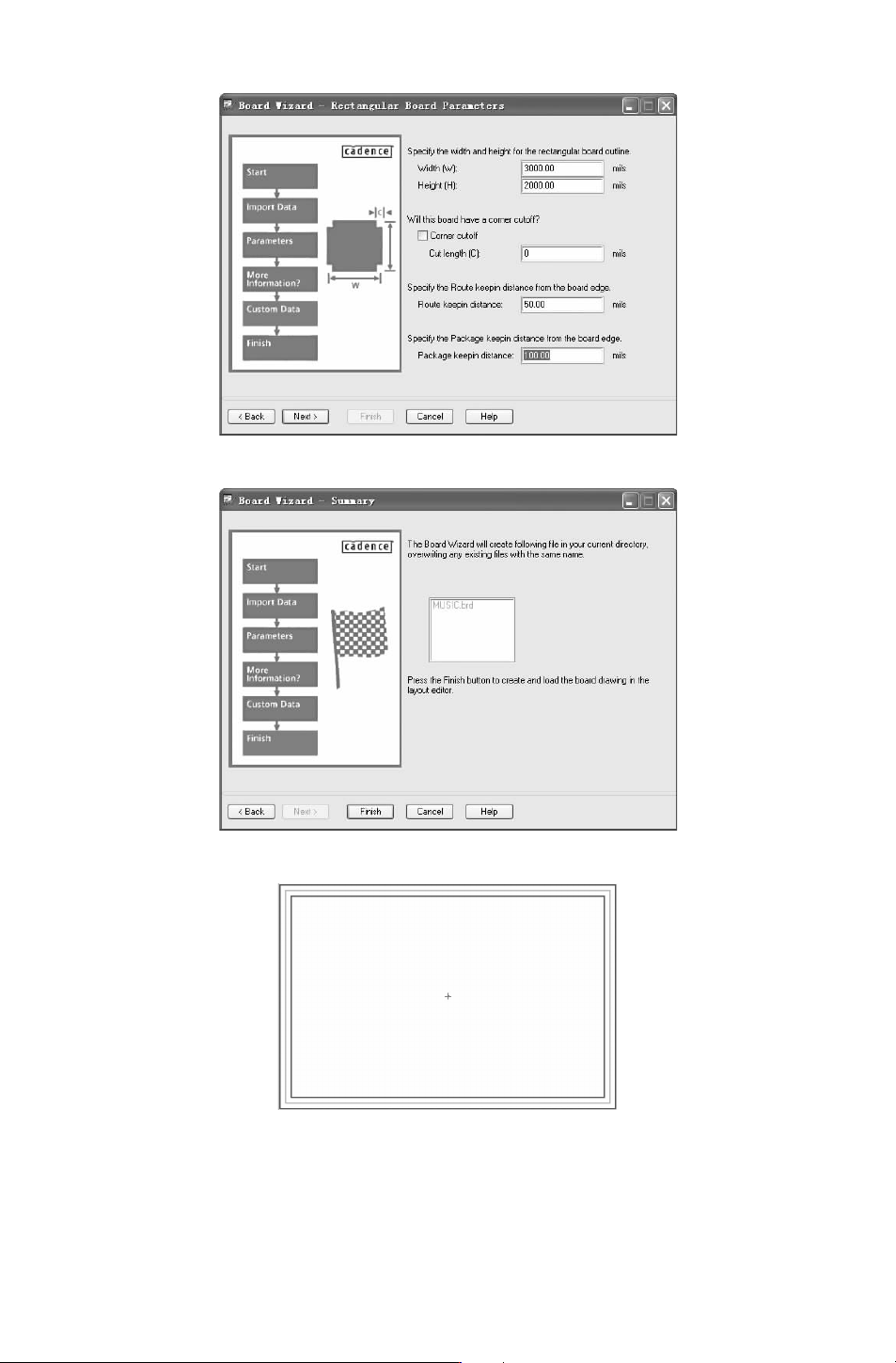

13） 单击 按钮，进入图 12－84所示的定义电路板尺寸对话框。
14） 单击 按钮，进入图 12－85所示的对话框，单击 按钮，完成向导模式
（BoardWizard）板框创建，如图 12－86所示。
753
图 12－84 “BoardWizard－RectangularBoardParameters（板向导模板）”对话框
图 12－85 “BoardWizard
-
Summary（板向导模板）”对话框
图 12－86 完成的板框
9.导入原理图网络表信息。该环节具体步骤如下：
1）选择菜单栏中的 “File（文件）”
→
“Import（导入）”
→
“Logic（原理图）” 命令，
弹出如图 12－87所示的 “ImportLogic（导入原理图）” 对话框。打开 “Cadence” 选项卡，
