（3） 禁止布线边界
选择菜单栏中的 “
Edit（编辑）”
→
“Z－copy（复制）” 命令，打开右侧 “Option（选
项）”面板，如图 12－115所示。
在 “CopytoClass／Subclass（复制集和子集）” 选项组下依次选择 “ROUTEKEEPOUT
（禁止布线区域）”、“All” 选项。在 “Size（尺寸）”选项组下选择 “Contract（缩小）”；在
“Offset（偏移量）”中输入要缩小的数值 65。
完成参数设置后，在工作区中的边框线上单击，自动添加有适当间距的禁止布线的边
界，如图 12－116所示。

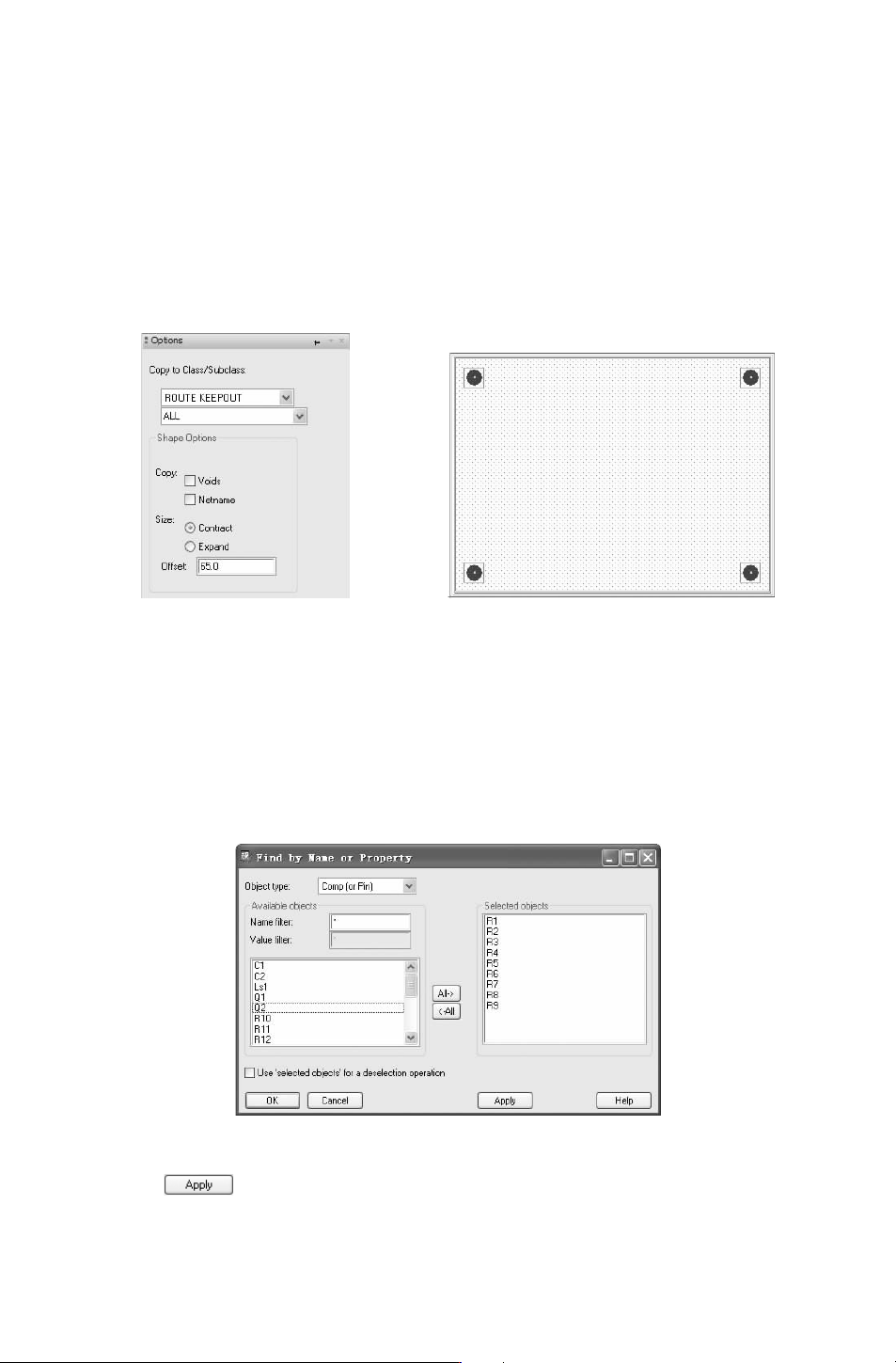

图 12－115 “Option（选项）”面板 图 12－116 禁止布线区域
8.添加布局属性
1）选择菜单栏中的 “Edit（编辑）”
→
“Properties（属性）” 命令，在右侧的 “Find
（查找）”面板下方 “FindByName（通过名称查找）” 下拉列表中选择 “Comp（orPin）”。
2）单击 “more（更多）” 按钮，弹出 “FindbyNameorProperty（通过名称或属性查
找）” 对话框，在该对 话框 中选 择需 要设 置 Room属性的元件并单击此按钮将其添加 到
“
Selectedobjects（选中对象）” 列表框，如图 12－117所示。

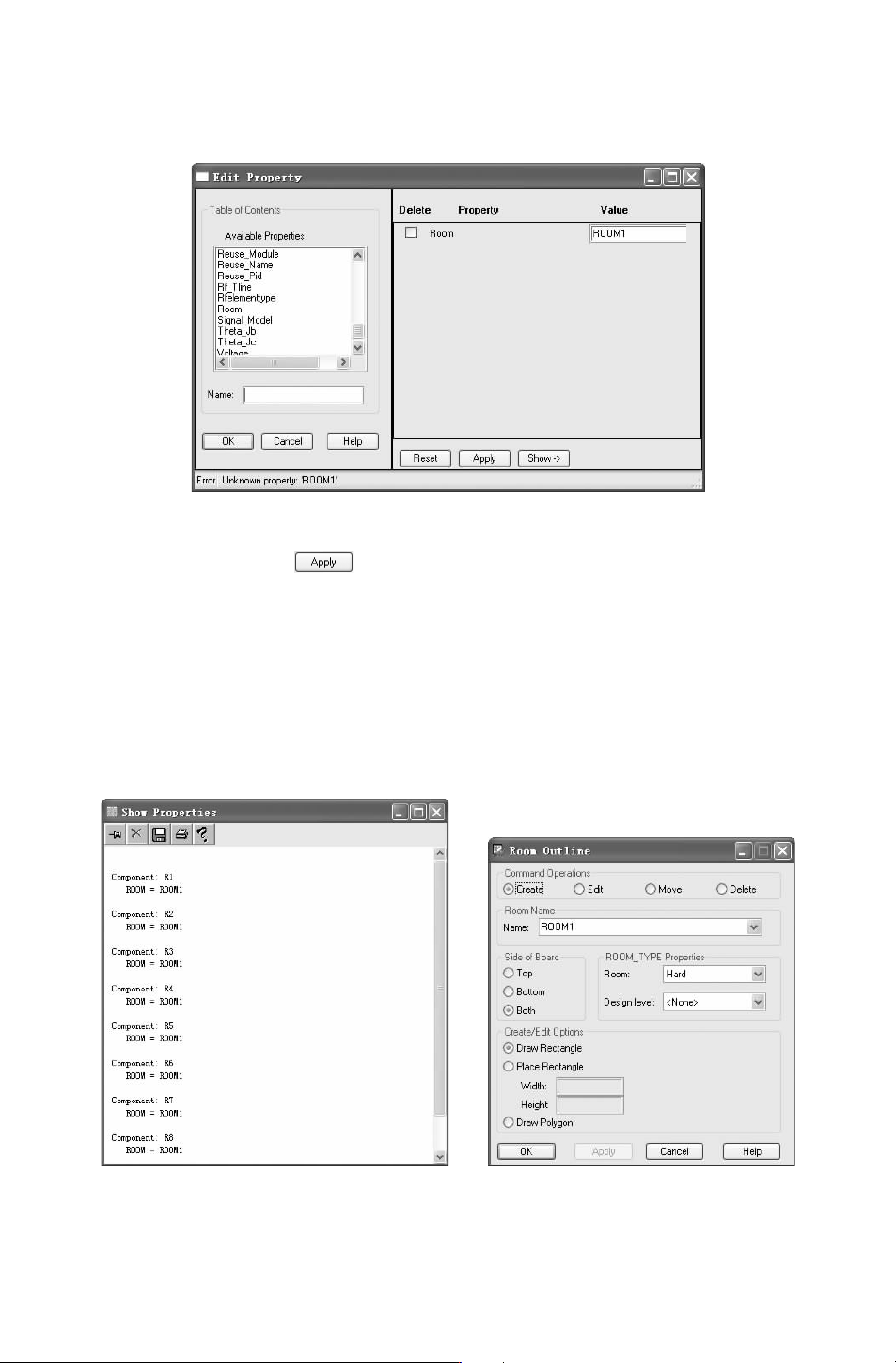

图 12－117 “FindbyNameorProperty（通过名称或属性查找）”对话框
3）单击 按钮，弹出 “EditProperty（编辑属性）” 对话框，在左侧 “Tableof
Contents（目录表）”下拉列表中选择 “Room” 并单击，在右侧显示 “Room”并设置其 Val-
963
ue值，在 “Value（值）” 文本框中输入 ROOM1，表示选中的几个元件都是 ROOM1的元件，
或者说这几个元件均添加了
Room属性，如图 12－118所示。
图 12－118 “EditProperty”对话框
4）完成添加后，单击 按钮，完 成在 PCB中 Room 属 性的添加，弹 出 “Show
Properties（显示属性）” 对话框，在该对话框中显示元件属性，如图 12－119所示。
同样的方法，为元件 SW1～SW9添加 ROOM2属性，为元件 R10、R11、R12、R13、
C2、Q2添加 ROOM3属性，为 Q1、R14、C1、LS1添加属性 ROOM4。
完成
Room属性的添加后，需要在电路板中确定 Room的位置。
5） 选择菜单栏中的 “Setup（设置）”
→
“Outlines（外框线）”
→
“RoomOutlines（区
域布局外框线）” 命令，将弹出 “Room Outline（区域布局外框线）” 对话框，如图 12－120
所示。
图 12－119 “ShowProperties
（显示属性）”对话框
图 12－120 “RoomOutline
（区域布局外框线）” 对话框
073

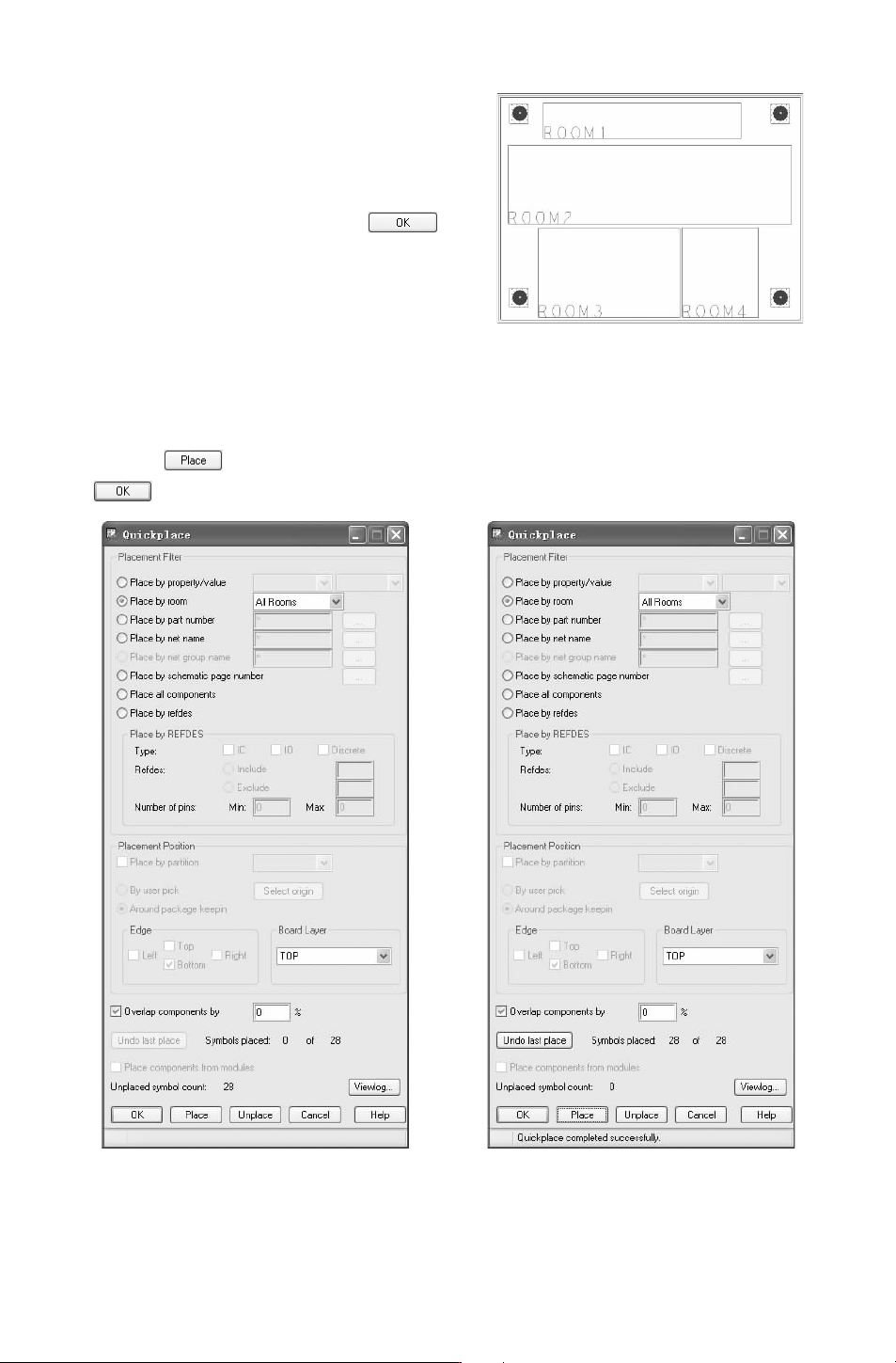

图 12－121 添加 Room区域
6）在 “RoomName（空间名称）” 区域显
示创建的名称
ROOM1，在工作区拖动出适当大
小的矩形，完成 Room1添加，在 “Room Out-
line” 对话框内继续设置下一个 Room2，重复
操作，添加好需要的 Room后，单击 按
钮，退 出 对 话 框。 完 成 添 加 的 Room 如
图 12－121所示。
9.摆放元件
1）选择菜单栏中的 “Place（放置）”
→
“Quickplace（快 速 摆 放 ）” 命 令， 将 弹 出
“Quickplace（快速 摆 放）” 对 话 框， 选 择 “Placebyroom （按 ROOM 属 性 摆 放）”，如
图
12－122所示。
2）单击 按钮，对元件进行摆放操作，显示摆放成功，如图 12－123对话框所示，
单击 按钮，关闭对话框，电路板元件摆放结果如图 12－124所示。
图 12－122 “Quickplace（快速摆放）”
对话框 1
图 12－123 “Quickplace（快速摆放）”
对话框 2
