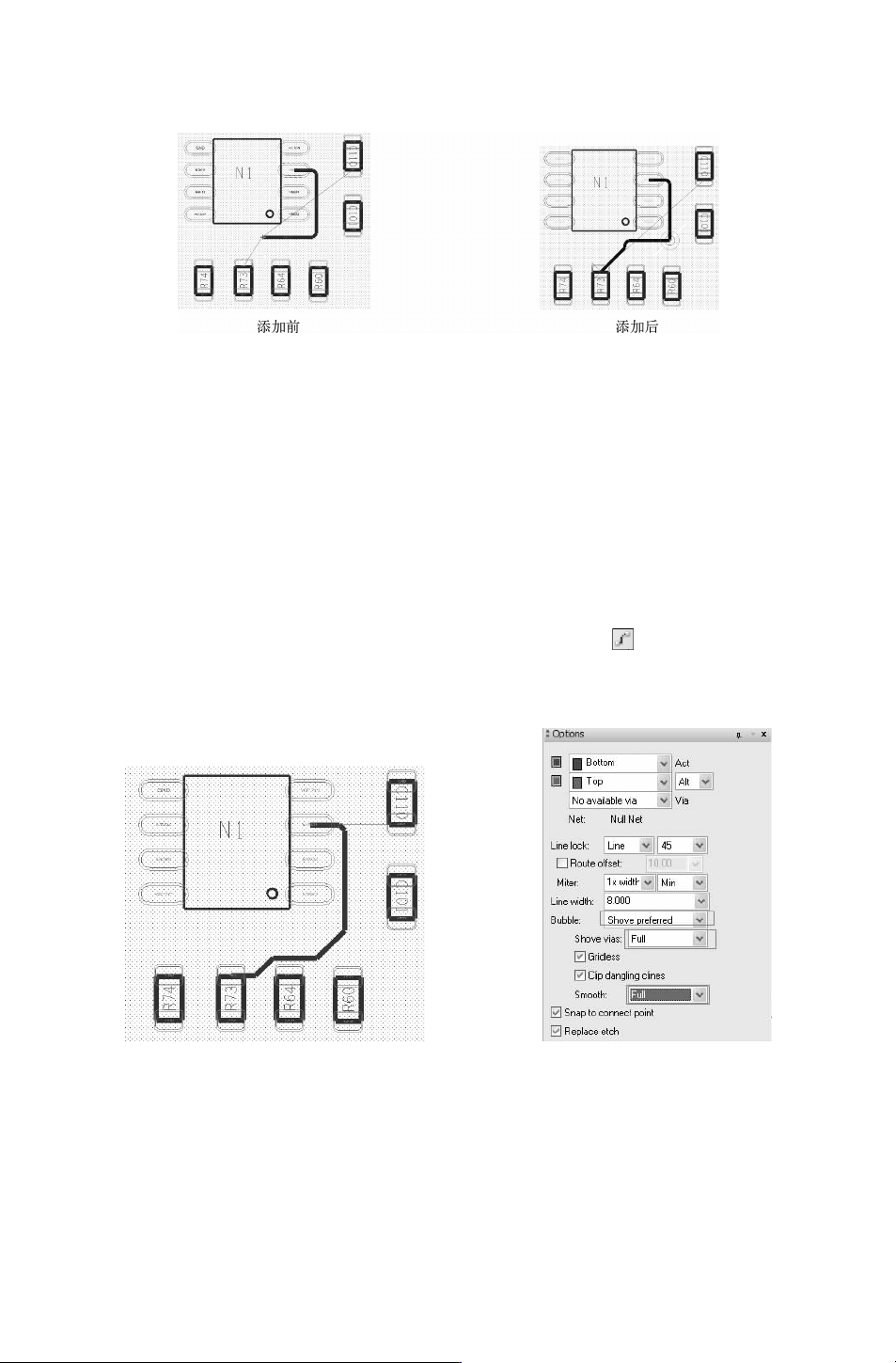

如图 12－17所示。
图 12－17 添加过孔图
完成布线的绘制后可以右击鼠标，在弹出的菜单中选择 “Done” 命令结果添加布线
操作。
4.使用 Bubble（推挤） 选项布线
1）选择 菜单栏中 的 “Display（显 示）”
→
“BlankRats（空 白 飞线）”
→
“All（全
部）”命令，关闭所有飞线。
2）选择菜单栏中的 “Display（显示）”
→
“ShowRats（显示飞线）”
→
“Net（网络）”
命令，在编辑区域内单击 N1的 4引脚，显示与该引脚连接的网络飞线，如图 12－18所示。
3） 选择菜单 栏中的 “Route（布线）”
→
“AddConnect（添加连线）” 命令或单击
“Route（布线）” 工具栏中的 “AddConnect（添加连线）” 按钮 ，在 “Options（选项）”
窗口内的 “Bubble”文本框内选择 “Shovepreferred” 选项， “Shovevias” 文本框内选择
“
Full”选项，“Smooth”文本框内选择 “Full”选项，如图 12－19所示。
图 12－18 显示网络飞线
图 12－19 Options对话框
4）单击 N1的引脚 4，确定当前层是 Top层，开始移动光标，可以看到原先的布线被推挤。
12.2.3 设置自动布线的规则
Cadence在 PCB编辑器中为用户提供了多种设计法则，覆盖了元件的电气特性、走线宽
度、走线拓扑布局、表贴焊盘、阻焊层、电源层、测试点、电路板制作、元件布局、信号完
723
整性等设计过程中的方方面面。在进行自动布线之前，用户首先应对自动布线规则进行详细
的设置。
1.浏览前面设计过程中定义的规则
1）选择 菜 单 栏 中 的 “Edit（编 辑）”
→
“Properties（属 性）” 命 令，在 “Find （查
找）”面板中设置 “FindByName（按名称查找）” 的内容为 “Property” 和 “Name”，如
图 12－20所示。单击 按钮，弹出 “FindbyNameorProperty（按名称或属性查找）” 对
话框，设置该对话框内 “Availableobjects（有效的对象）” 列表中相关对象的属性，将选择
的内容添加到 “Selectedobjects（选择的对象）”列表中，如图 12－21所示。
图 12－20 “Find（查找）”
面板
图 12－21 “FindbyNameorProperty
（按名称或属性查找）”对话框
2） 单击 按钮，弹出 “EditProperty（编辑属性）” 对话框，对所列出的相关属
性进行编辑，对参数值进行设置，如图 12－22所示，同时会弹出 “ShowProperties（显示属
性）”对话框，窗口中列出了所应用的相关属性，如图 12－23所示。
图 12－22 “EditProperty（编辑属性）” 对话框
2.增加层及规则设置
层叠结构是一个非常重要的问题，不可忽视，一般选择层叠结构考虑以下原则：元件面
下面 （第二层） 为地平面，提供器件屏蔽层以及为顶层布线提供参考平面；所有信号层尽
可能与地平面相邻；尽量避免两信号层直接相邻；主电源尽可能与其对应地相邻；兼顾层压
823
图 12－23 “ShowProperties”（显示属性） 窗口
结构对称。对于母板的层排布，现有母板很难控制平行长距离布线，对于板级工作频率在
50MHz以上的 （50MHz以下的情况可参照，适当放宽），建议排布原则：元件面、焊接面
为完整的地平面 （屏蔽）；无相邻平行布线层；所有信号层尽可能与地平面相邻；关键信号
与地层相邻，不跨分割区。
1）选择菜单栏中的 “Setup（设置）”
→
“Cross－Section（层叠管理）” 命令，将弹出
“LayoutCrossSection（层叠设计）” 对话框，如图 12－24所示。
图 12－24 “LayoutCrossSection（层叠管理器）” 对话框 （一）
2）在对话框列表内右击鼠标，在弹出的菜单中选择 “AddLayer（增加层）” 命令，添
加两个布线内层，并修改属性，如图 12－25所示。
