3.ATOD.OLB
共 618个零件，存放 A／D转换 IC，如 ADC0804、TC7109等。
4.BUSDRIVERTRANSCEIVER.OLB
共 632个零件，存放汇流排驱动 IC，如 74LS244、74LS373等数字 IC。
5.CAPSYM.OLB
共 35个零件，存放电源、地、输入输出口、标题栏等。
6.CONNECTOR.OLB
共 816个零件，存放连接器，如 4HEADER、CONAT62、RCAJACK等。
7.COUNTER.OLB
共 182个零件，存放计数器 IC，如 74LS90、CD4040B。
8.DISCRETE.OLB
共 872个零件，存放分立式元件，如电阻、电容、电感、开关、变压器等常用零件。
9.DRAM.OLB
共 623个零件，存放动态存储器，如 TMS44C256、MN41100－10等。
10.ELECTRO MECHANICAL.OLB
共 6个零件，存放电动机、断路器等元件。
11.FIFO.OLB
共 177个零件，存放先进先出资料暂存器，如 40105、SN74LS232。
12.FILTRE.OLB
共 80个零件，存放滤波器类元件，如 MAX270、LTC1065等。
13.FPGA.OLB
存放可编程逻辑器件，如 XC6216／LCC。
14.GATE.OLB
共 691个零件，存放逻辑门 （含 CMOS和 TTL）。
15.LATCH.OLB
共 305个零件，存放锁存器，如 4013、74LS73、74LS76等。
16.LINEDRIVERRECEIVER.OLB
共 380个零件，存放线控驱动与接收器。如 SN75125、DS275等。
17.MECHANICAL.OLB
共 110个零件，存放机构图件，如 M HOLE2、PGASOC－15－F等。
18.MICROCONTROLLER.OLB
共 523个零件，存放单晶片微处理器，如 68HC11、AT89C51等。
19.MICRO PROCESSOR.OLB
共 288个零件，存放微处理器，如 80386、Z80180等。
共 1567个零件，存放杂项图件，如电表 （METERMA）、微处理器周边 （Z80－DMA）
等未分类的零件。
20.MISC2.OLB
共 772个零件，存放杂项图件，如 TP3071、ZSD100等未分类零件。
51
21.MISCLINEAR.OLB
共 365个零件，存放线性杂项图件 （未分类），如 14573、4127、VFC32等。
22.MISCMEMORY.OLB
共 278个零件，存放记忆体杂项图件 （未分类），如 28F020、X76F041等。
23.MISCPOWER.OLB
共 222个零件，存放高功率杂项图件 （未分类），如 REF－01、PWR505、TPS67341等。
24.MUXDECODER.OLB
共 449个零件，存放解码器，如 4511、4555、74AC157等。
25.OPAMP.OLB
共 610个零件，存放运算放大器，如 101、1458、UA741等。
26.PASSIVEFILTER.OLB
共 14个零件，存放被动式滤波器，如 DIGNSFILTER、RS1517T、LINEFILTER等。
27.PLD.OLB
共 355个零件，存放可编程逻辑器件，如 22V10、10H8等。
28.PROM.OLB
共 811个零件，存放只读记忆体运算放大器，如 18SA46、XL93C46等。
29.REGULATOR.OLB
共 549个零件，存放稳压 IC，如 78xxx、79xxx等。
30.SHIFTREGISTER.OLB
共 610个零件，存放移位寄存器，如 4006、SNLS91等。
31.SRAM.OLB
共 691个零件，存放静态存储器，如 MCM6164、P4C116等。
32.TRANSISTOR.OLB
共 210个零件，存放晶体管 （含 FET、UJT、PUT等），如 2N2222A、2N2905等。
由于库文件过大，因此不建议将所有元件库文件同时加载到元件库列表中，会减慢电脑
运行速度。
对于特定的设计项目，用户可以只调用几个元件厂商中的二级分类库，这样可以减轻系
统运行的负担，提高运行效率。用户若要在 Cadence的元件库中调用一个所需要的元件，首
先应该知道该元件的制造厂家和该元件的分类，以便在调用该元件之前把包含该元件的元件
库载入系统。
2.2 元件库管理
在绘制电路原理图的过程中，首先要在图样上放置需要的元件符号。Cadence作为一个
专业的电子电路计算机辅助设计软件，一般常用的电子元件符号都可以在它的元件库中找
到，用户只需在 Cadence元件库中查找所需的元件符号，并将其放置在图样适当的位置
即可。
2.2.1 打开 “PlacePart（放置元件）” 面板
1.打开 “PlacePart（放置元件）”面板的方法如下。
61

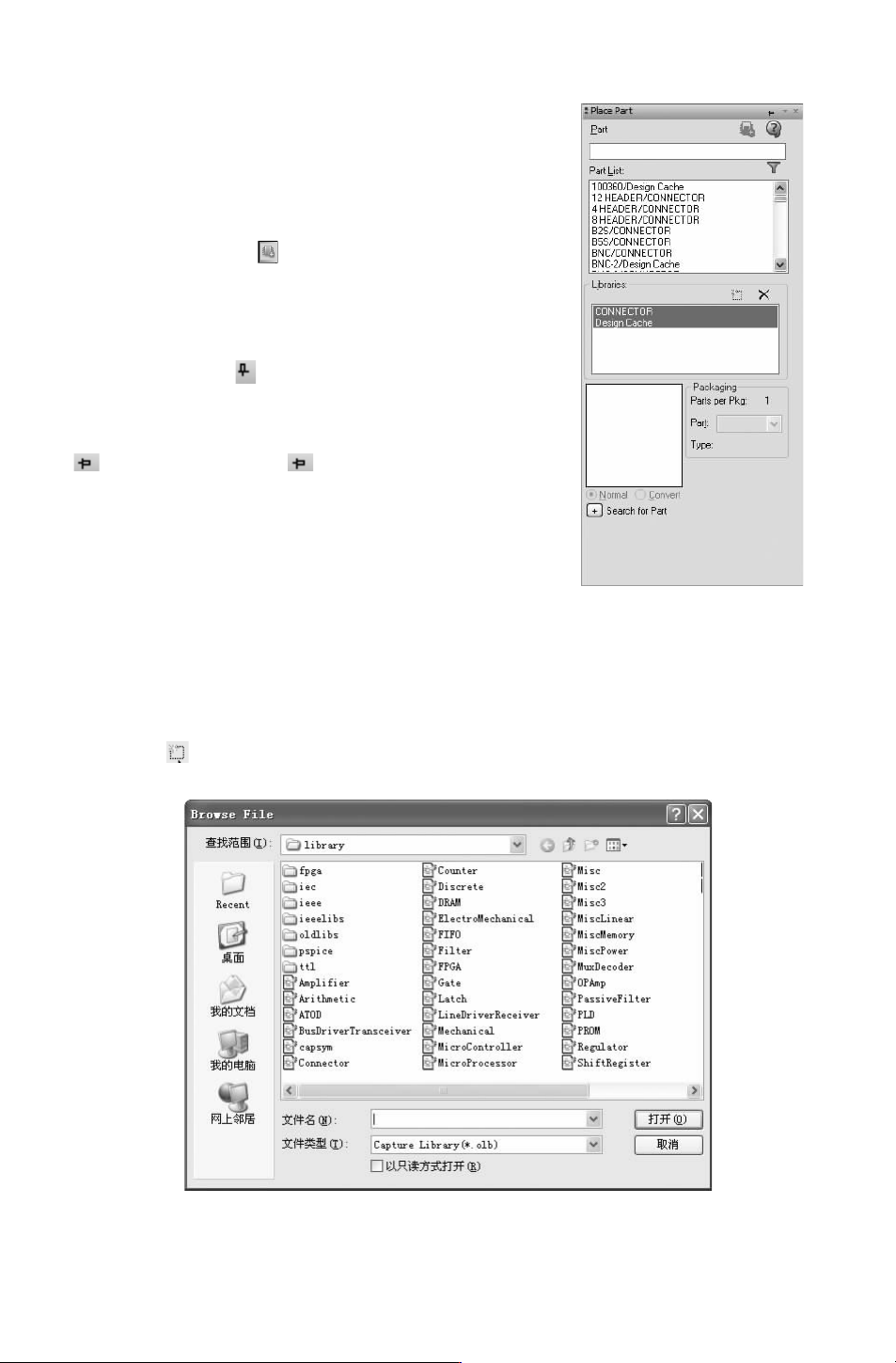

图 2－1 “PlacePart
（放置元件）” 面板
1）将光标箭头放置在工作窗口右侧的 “PlacePart
（放置元件）” 标签上，此时会自动弹出 “PlacePart（放
置元件）” 面板，如图 2－1所示。
2）如果在工作窗口右侧没有 “PlacePart（放置元
件）”标签，单击 “Draw （绘图）” 工具栏中的 “Place
part（放置元件）” 按钮 或选择菜单栏中的 “Place（放
置）”
→
“Part（元 件）” 命 令，自 动 弹 出 “PlacePart
（放置元件）” 面板。
3）打开 “PlacePart（放置元件）” 面板后，单击右
上角的 “浮动” 按钮 ，则面板显示为浮动面板，当光
标移动到其标签上时，就会显示该面板，当鼠标离开面
板，则面板自动隐藏。此时，浮动按钮变为 “固定” 按
钮 ，单击 “固定” 按钮 ，则面板固定显示在工作
窗口一侧。
2.DesignCache并不是已加载的元件库，而是用于
记录所用过的元件，以便以后再次取用。
2.2.2 加载元件库
在 OrCADCaptureCIS图形窗口中，元件库的加载分
两种情况：当前项目可用的库文件和系统中可用的库文件。
图 2－2 “BrowseFile（搜索库）” 对话框
1.系统中可用的库文件
1）单击 “PlacePart（放置元件）” 面板 “Library（库）” 选项组下 “AddLibrary（添
加库）” 按钮 ，系统将弹出如图 2－2所示的 “BrowseFile（搜索库）” 对话框，选中要加
载的库文件，单击 “打开” 按钮，在 “PlacePart（放置元件）” 面板中的 “Library（库）”
71
