图 12－68 “CreateNetlist（创建网络表）”对话框
5.勾选 “CreatePCBEditorNetlist（创建 PCB网络表）” 复选框，可导出包含原理图中
所有信息的三个网络表文件 “pstchip.dat”、 “pstxnet.dat”、 “pstxprt.dat”；在下面的 “Op-
tion
（选项）”选项组中显示参数设置。
6.在 “NetlistFiles（网络表文件）” 文本框中显示默认名称 “allegro”，单击右侧 按
钮，弹出 “
SelectDirectory（选择路径）” 对话框。在该对话框中选择 “PST
*
.DAT文件”
的路径。
图 12－69 创建网络表
完成设置后，单击 按钮，开始创建网
络表，如图 12－69所示。
7.该对话框自动关闭后，生成三个网络表文
件 “pstchip.dat”、 “pstxnet.dat”、 “pstxprt.dat”，
如图 12－70～图 12－72所示。网络表文件在项目管
理器中 Output文件下显示，如图 12－73所示。
图 12－70 pstchip.dat文件
253

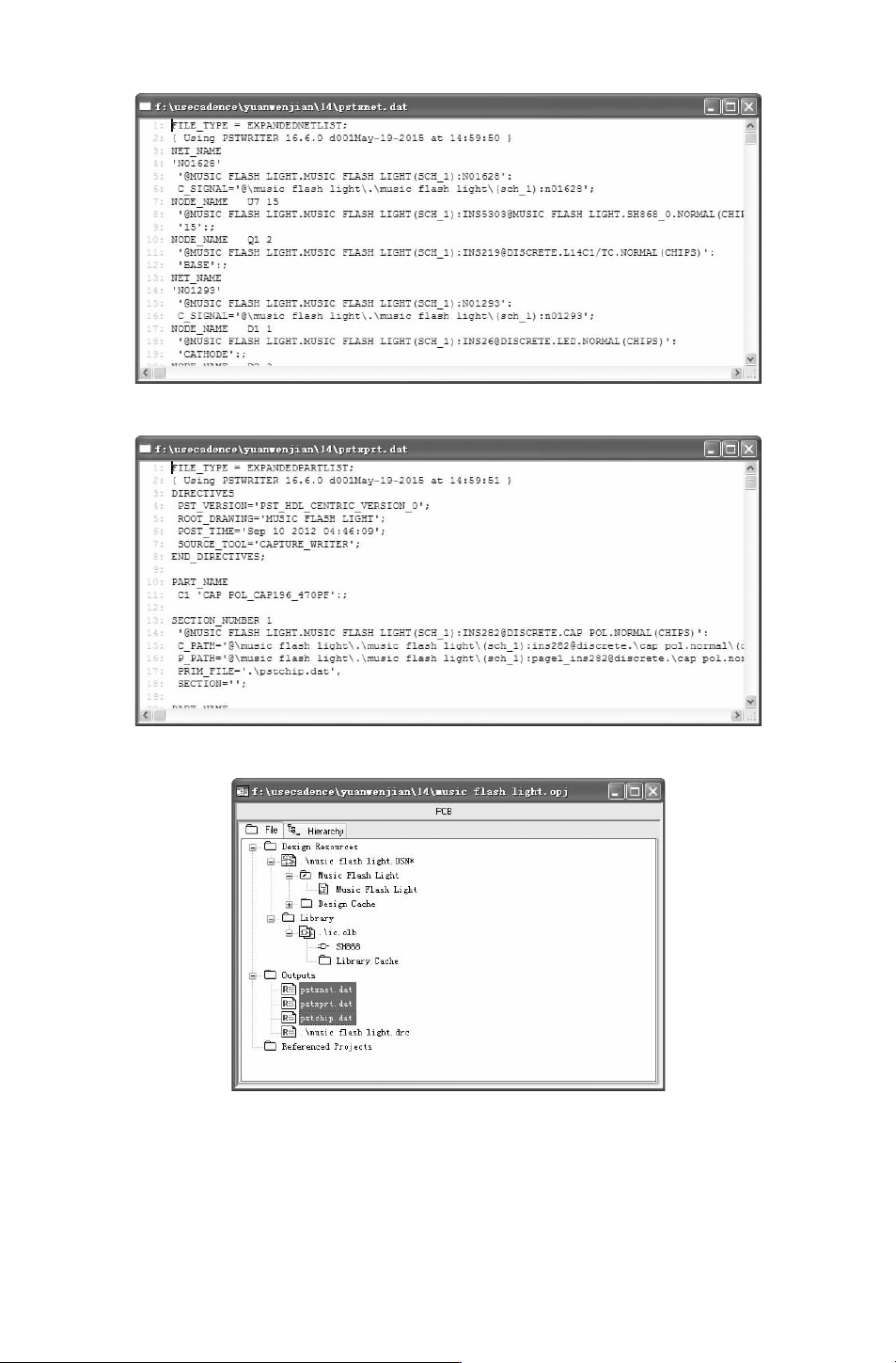

图 12－71 pstxnet.dat
图 12－72 pstxprt.dat文件
图 12－73 显示网络表文件
8.创建电路板。该环节具体步骤如下：
1）选择 “Cadence”
→
“Release16.6”
→
“PCBEditor” 命令，启动 AllegroPCBDe-
signGXL。
353
图 12－74 “NewDrawing
（新建图样）” 对话框
2） 选 择 菜 单 栏 中 的 “File（文 件）”
→
“New （新 建）” 命令或单 击 “Files（文件）”
工具栏中的 “New （新建）” 按钮 ，弹出如
图 12－74所示的 “NewDrawing（新建图样）”
对话框。
3）在 “DrawingName（图样名称）” 文本
框中 输 入 图 样 名 称 “MUSIC”； 在 “Drawing
Type（图样类型）” 下拉列表中选择图样类型
“Board（wizard）”。
4）单击 按 钮 后 关 闭 对 话 框， 弹 出 “BoardWizard （板 向 导 ）” 对 话 框， 如
图 12－75所示，进入 Board（Wizard） 的工作环境。
图 12－75 “BoardWizard（板向导）”对话框
5）单击 按钮，进入图 12－76所示的对话框，选择 “No（否）”选项，表示不输入
模板。
图 12－76 “BoardWizard－ Template（板向导模板）”对话框
