图 2－114　设置引脚 1
14.在 “Prefix（前缀）” 文本框内输入 “2”、“3”、“4”，其他设置不变，单击 按
钮。添加引脚如图 2－115所示。
图 2－115　添加完引脚
15.单击 按钮，退出对话框，在 “PackagePin” 选项卡内查看添加引脚信息和
“AddPin（添加引脚）” 对话框内显示的内容是否完全相同，如图 2－116所示。
16.选择菜单栏中的 “File”
→
“Save”命令，保存创建元件符号，在左侧项目管理器
中 “sym＿1” 下显示 “AssociatedPackages”，如图 2－117所示。
65
图 2－116　引脚信息

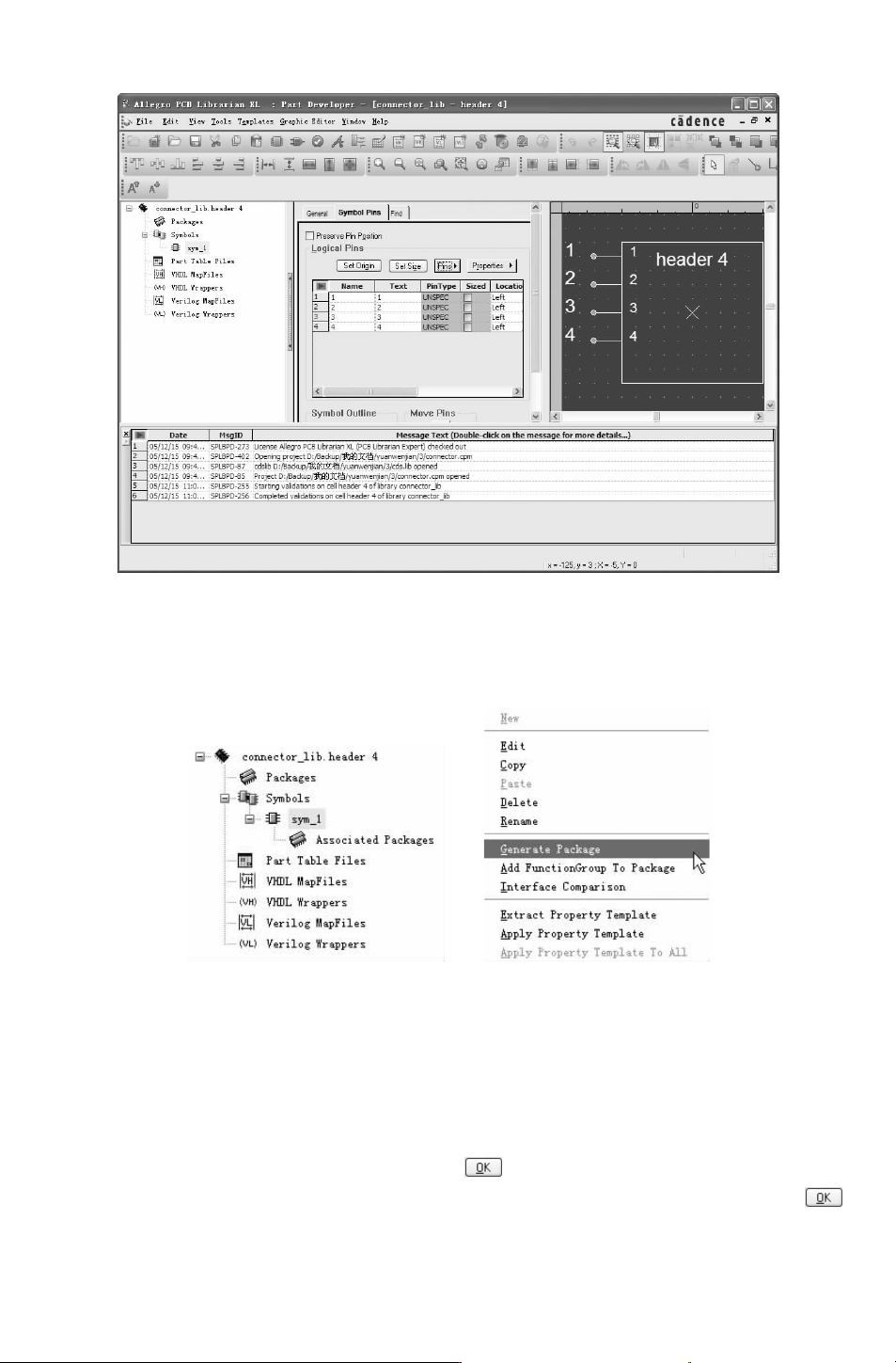

17.右键单击 “sym＿1”，弹出如图 2－118所示的快捷菜单，选择 “GeneratePackage”
命令，显示如图 2－119所示窗口。
图 2－117　 项目管理器显示 图 2－118　快捷菜单
18.打开 “PackagePin”选项卡，如图 2－120所示。
19.单击 “Functions／Slots” 按钮，弹出 “EditFunction” 对话框，显示默认有 1个通
道，如图
2－121所示。
20.单击 “Add” 按钮，弹出如图 2－122的 “Specifythenumberofsectors”对话框，在
“SlotCount” 文本框中显示添加通道个数，单击 按钮，完成添加。
21.返回 “EditFunction”对话框，显示添加的通道 “S2”，如图 2－123所示，单击
按钮，退出对话框。
75
图 2－119　生成元件
图 2－120　“PackagePin”选项卡
图 2－121　“EditFunction” 对话框 图 2－122　“Specifythenumberofsectors”对话框
