2 . 完 成 打印 区 域的 选 择， 若 需重 新 选 择 打 印 区 域 ， 选 择 菜 单 栏 中 的 “ F i l e （ 文 件 ） ” → “ P r i n t A r e a （ 打 印区 域 ） ” → “ C l e a r （ 清除 ） ” 命令 ， 取消 打 印区 域 的选 取 。 注意 ： 选择 菜 单栏 中 的 “ F i l e （ 文 件） ” → “ P r i n t P r e v i e w …

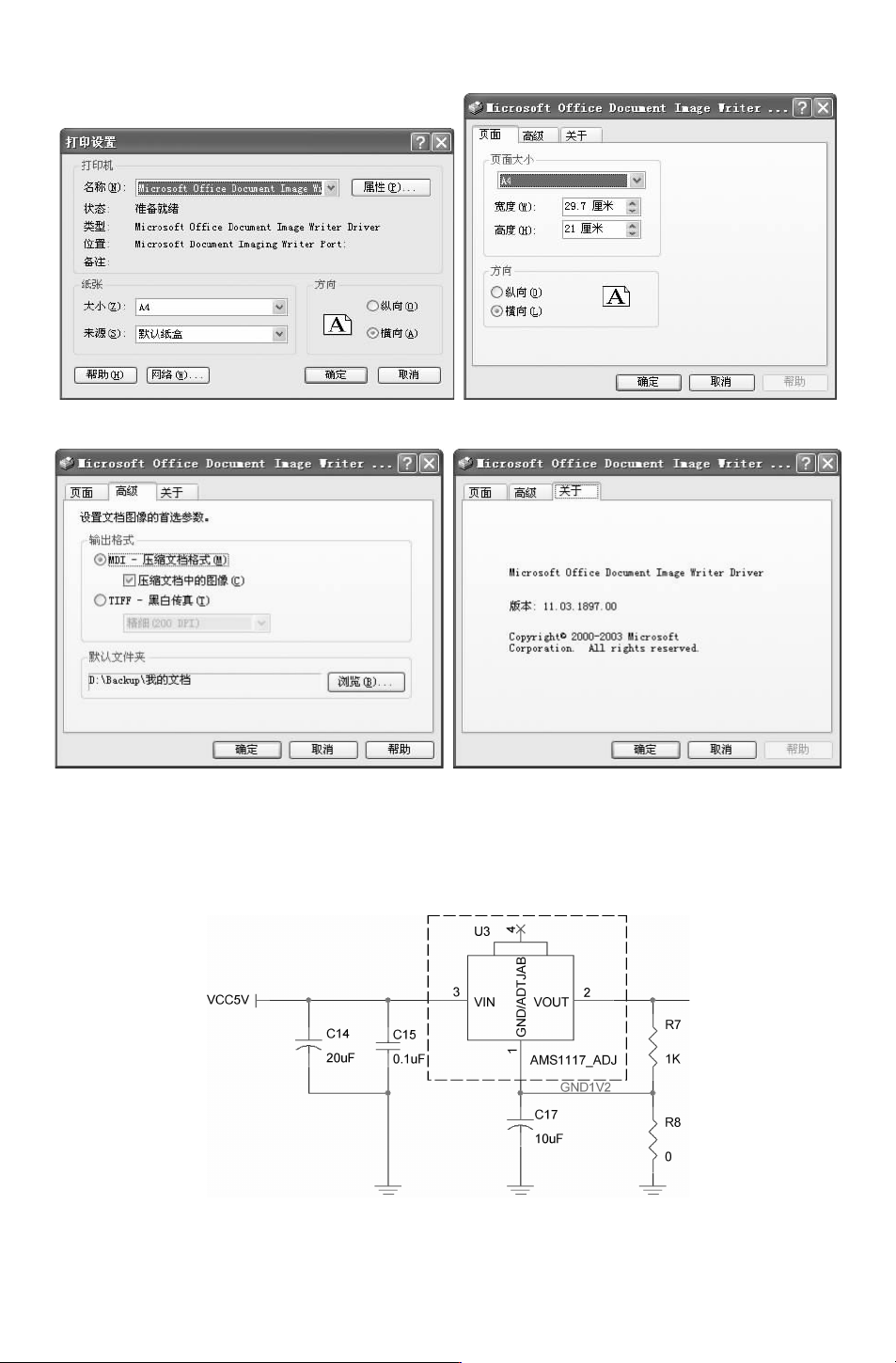

图 7－25 “打印设置”对话框 图 7－26 “页面” 选项卡
图 7－27 “高级”选项卡 图 7－28 “关于” 选项卡
1.选择菜单栏中的 “File（文件）”
→
“PrintArea（打印区域）”
→
“Set（选择）” 命
令，在原理图中拖动出适当大小的区域，将所需打印的区域框选，打印区域外围显示黑色虚
线框，如图 7－29所示。
图 7－29 选择区域
512
2.完成打印区域的选择，若需重新选择打印区域，选择菜单栏中的 “File（文件）”
→
“PrintArea（打印区域）”
→
“Clear（清除）”命令，取消打印区域的选取。
注意：
选择菜单栏中的 “File（文件）”
→
“PrintPreview （打印预览）” 命令，弹出 “Print
Preview （打印预览）” 对话框，单击 按钮，显示原理 图预览结 果，如图 7－30
所示。
图 7－30 预览结果
图 7－31 打印设置对话框
7.3.3 打印预览
在打印设置完后，为了保证打印效果，应先预览
输出结果，以免浪费成本。
选择菜单栏中的 “File（文件）”
→
“PrintPre-
view （打 印 预 览）” 命 令， 弹 出 如 图 7－31所 示 的
“PrintPreview （打印预览）” 对话框，打印预览，查
看打印效果。
其中，有 7项可以进行设置。
1.“Scale”：设置打印比例。
1）“Scaletopapersize”：CaptureCIS将电路图依
照 “SchematicPageProperties” 对 话 框 里 ／下 “Page
Size” 栏中设置的尺寸打印，若 “pagesize” 设置的
尺寸大于电路图打印区域尺寸，则数页电路图可打印
输出到 1页打印纸上。
612
2）“Scaletopagesize”：CaptureCIS将电路图按照 “Print” 对话框里 ／下 “Papersize”
栏中设置的尺寸打印，若 “
Papersize” 设置的尺寸小于电路图打印区域的打印尺寸，则需
要多张打印纸输出 1幅电路图。
3）“Scaling”：设置打印图的缩放比例。
2.“Printoffsets”：设置打印纸的偏移量。
偏移量即打印出的电路图左上角与打印纸左上角之间的距离，若 1幅电路图需要采用多
张打印纸，则是指电路图与第
1张打印纸左上角的距离。
3.“Printquality”：以每 “in” 打印的点数 （dpi：DotsPerInch） 表征，在打印质量下
拉列表中有 100、200、300供选用。其中 300dpi对应的打印质量最好。
4.“Copies”：在该文本框中输入打印份数。
5.“Printtofile”：勾选此复选框，将打印图送至 “.prn”文件中存储起来。
6.“Printallcolorsinblack”：勾选此复选框，强调采用黑白两色。
7.“Collatecopies”：勾选此复选框，设置按照页码的顺序打印。
单击 按钮，弹出 “打印设置”对话框设置打印机相关参数，前面已经详细讲解
过，这里不再赘述。
单击 按钮，显示原理图预览结果，如图 7－32所示。
图 7－32 预览结果
7.3.4 打印
切换到项目管理器，选择要打印的某个绘图页文件夹或绘图页文件，选择菜单栏中的
“File（文件）”
→
“Print（打印）”命令，弹出打印参数设置对话框，如图 7－33所示。
