框左 边 的设 置 。 其中 “ P a s s e s ” 表 示设 置 开始 通 道数 ， 一般 “ P a s s e s ” 设 置 为 2 5 ； S t a r t P a s s 表 示 设 置 开 始通 道数 ， 如果 “ P a s s e s ” 设 置 为 2 5 ， 这 个值 一 般 设 置 为 1 6 ； “ R e m o v e M o d e ” 表 示 创 建 一 个非 布 线路 径 。当 布 线率 很…

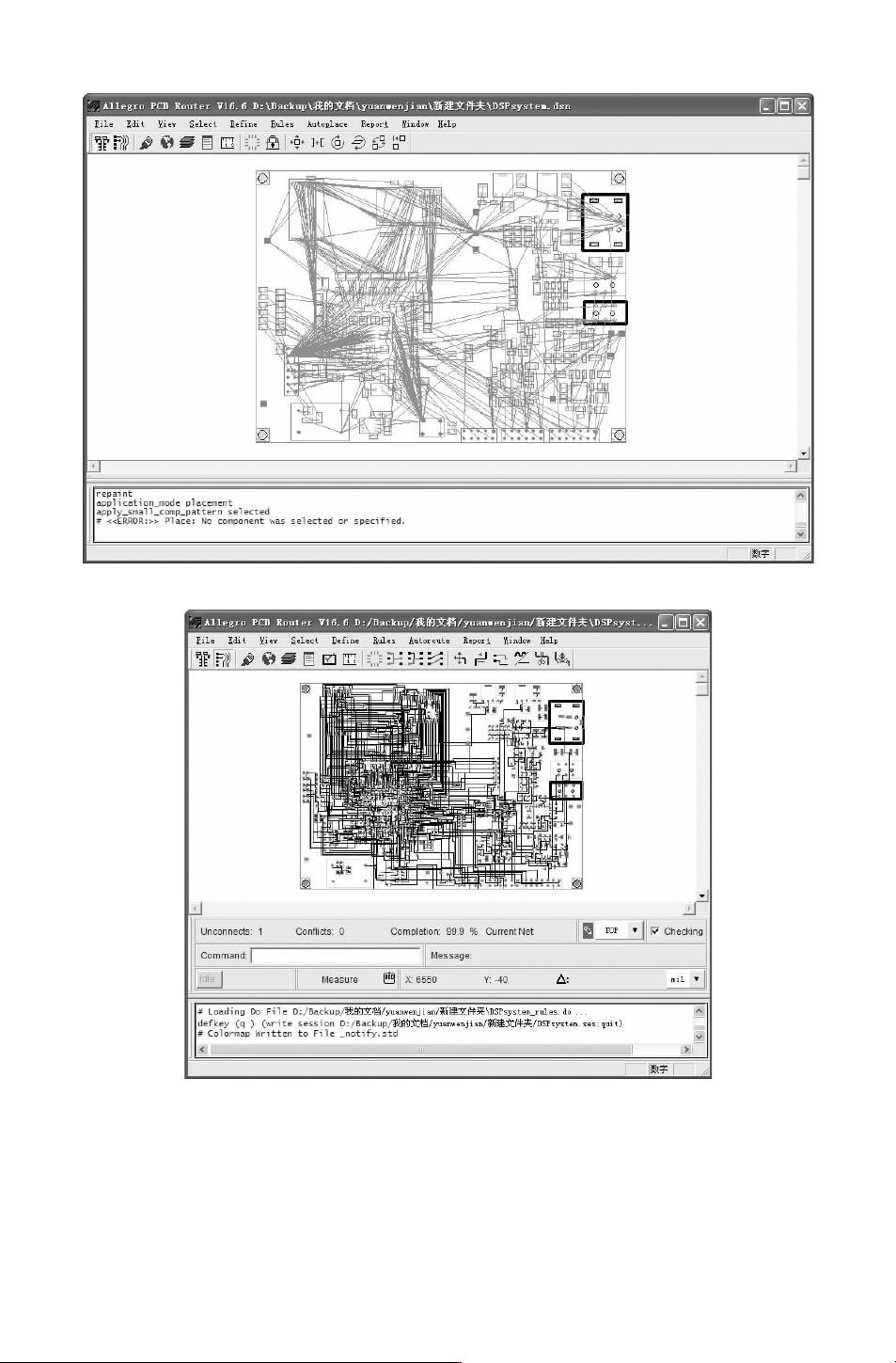

图 12－40 PCBRouter编辑器窗口
图 12－41 CCT布线器窗口
2.自动布线
选择菜单栏 中的 “Autoroute（自动布 线）”
→
“Route（布线）” 命 令，弹 出 “Auto-
Route（自动布线）” 对话框，如图 12－42所示。
1）在该对话框中选择 “Basic（基本）” 选项时，激活 “AutoRoute（自动布线）” 对话
933
框左边的设置。
其中 “
Passes” 表示设置开始通道数，一般 “Passes”设置为 25；StartPass表示设置开
始通道数，如果 “Passes”设置为 25，这个值一般设置为 16； “RemoveMode”表示创建一
个非布线路径。当布线率很低时，Basic选项会自动生效。
2）在该对话框选择 “Smart（灵活）” 选项时，激活 “AutoRoute（自动布线）” 对话框
右边的设置，如图 12－43所示。
图 12－42 “AutoRoute（自动布线）”对话框 （一） 图 12－43 “AutoRoute（自动布线）”对话框 （二）
其中 “MinimumViaGrid”表示设置最小的贯穿口的格点； “Minimum WireGrid” 表示
设置最小的导线的格点；“FanoutifAppropriate” 表示避开 SMT焊盘到贯穿孔的布线；“Gen-
erateTestpoints” 选项表示是否产生测试点； “MiterAfterRoute” 表示改变布线拐角从 90°
到 45°。
3）在 “AutoRoute（自动布线）”对话框内选择 “Smart（灵活）” 选项，设置完毕后单
击 按钮，CCT开始布线。布线完成后，单击 按钮，关闭 “AutoRoute（自
动布线）” 对话框，系统会重新检查布线。如图 12－44所示。
图 12－44 CCT布线窗口
043
3.报告布线结果
1）选择菜单栏中的 “Report（报告）”
→
“RouteStatus（布线状态）”命令，可以看到
整个布线的状态信息，如图 12－45所示。
图 12－45 布线状态报告
2）关闭状态报告，选择菜单栏中的 “File（文件）”
→
“Quit（退出）” 命令，退出
CCT，将弹出如图 12－46所示对话框。
图 12－46 “SaveAndQuit”对话框
3）在 “SaveAndQuit” 对话框中单击 按钮修改保存的路径，单击 按
钮，退出 CCT窗口，系统 将自 动返 回到 AllegroPCBDesignGXL编辑窗口，如图 12－47
所示。
143
