图 6 － 1 2 9 放 置 元件 到 原理 图 图 6 － 1 3 0 元 件 布局 结 果 7 . 元 件 布线 择菜 单 栏中 的 “ P l a c e （ 放 置 ） ” → “ W i r e （ 导 线 ） ” 命 令 或 单 击 “ D r a w （ 绘 图 ） ” 工 具 栏中 的 “ P l a c e w i r e （ 放 置导 线 ） ” 按 钮 ，移 动 光标 到 元件 的 一个 引 脚上 ， 单击 确 …
图 6－125 选择元器件 TRANSFORMERAIRCORE 图 6－126 选择元器件 CAPNP
图 6－127 选择元器件 CAPPOL
图 6－128 选择元器件 R2
741

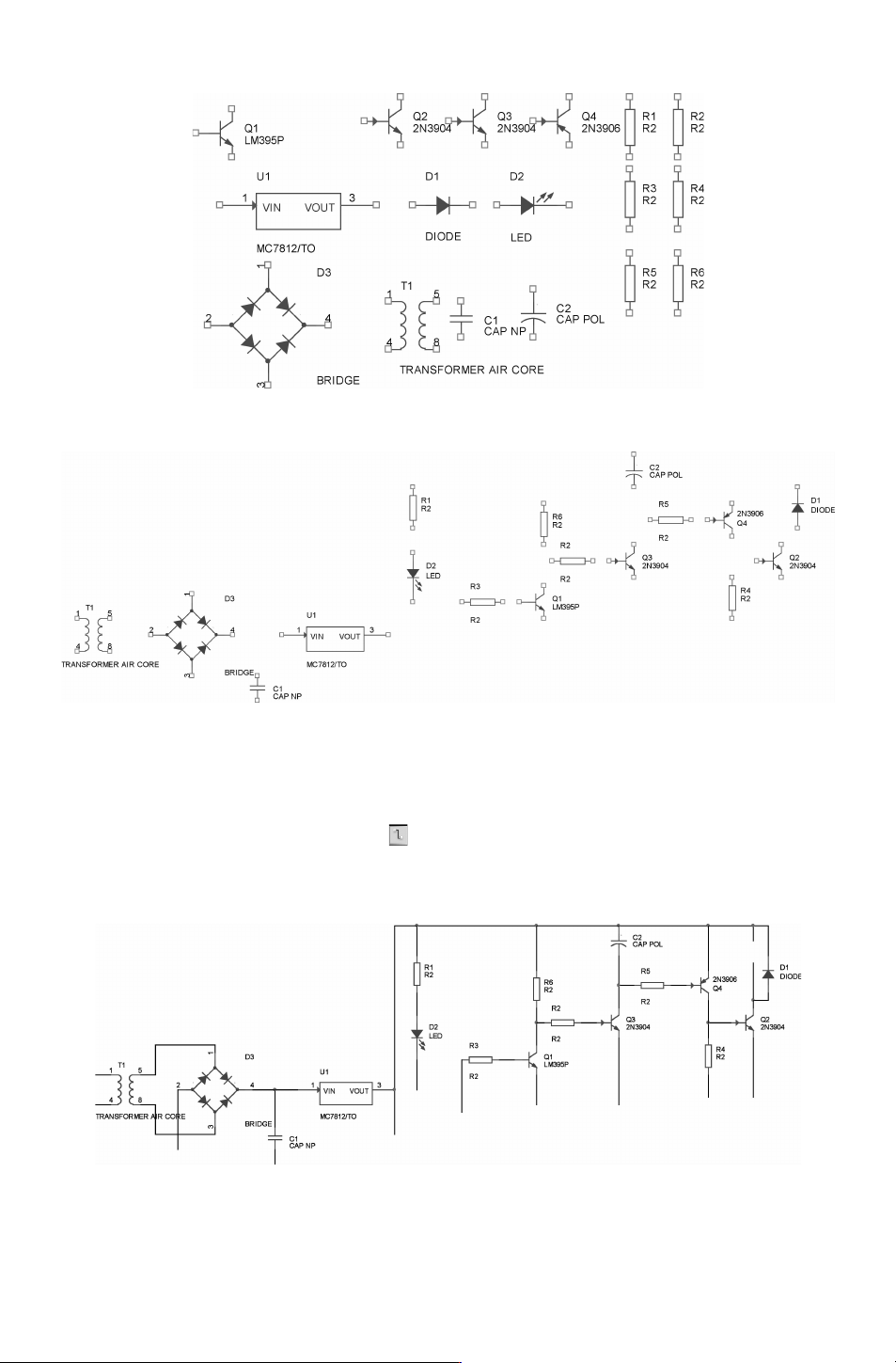

图 6－129 放置元件到原理图
图 6－130 元件布局结果
7.元件布线
择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令或单击 “Draw （绘图）” 工具
栏中的 “Placewire（放置导线）” 按钮 ，移动光标到元件的一个引脚上，单击确定导线起
点，然后拖动鼠标画出导线，在需要拐角或者和元件引脚相连接的地方单击鼠标即可，完成
导线布置后的原理图如图 6－131所示。
图 6－131 元件布线结果
841
提示：
由于电源、接地符号不能直接与元件引脚相连，在布线过程中，可提前在需要放置电
源、接地符号的引脚处绘制浮动的导线。
8.放置电源符号和接地符号
电源符号和接地符号是一个电路中必不可少的部分。选择菜单栏中的 “Place（放置）”
→
“Ground（接地）”命令或单击 “Draw （绘图）”工具栏中的 “PlaceGround（放置接地）”按
钮 ，选择接地符号，如图 6－132所示，向原理图中放置接地符号，结果如图 6－133所示。
图 6－132 “PlaceGround”对话框
图 6－133 完成接地符号放置的原理图
选择菜单栏中的 “Place（放置）”
→
“Power（电源）” 命令或单击 “Draw （绘图）”
工具栏中的 “
Placepower（放置电源）” 按钮 ，在弹出的对话框中选择电源符号 “VCC＿
BAR”，如图 6－134所示。
单击 按钮，退出对话框，移动光标到目标位置并单击鼠标，就可以将电源符号放
置在原理图中，结果如图 6－135所示。
选择菜单栏中的 “Place（放置）”
→
“Power（电源）” 命令或单击 “Draw （绘图）”
