2.4.4 手动创建库文件
在 LibraryExplorer图形窗口中，选择菜单栏中的 “File（文件）”
→
“New （新建）”
→
“BuildLibrary（新建库）” 命令，在左侧构建区 “Build（创建）” 选项卡下显示生成一个名
为 “new＿Library”的新文件夹，如图 2－48所示。根据需要修改新库的名称，创建新库，
在右侧显示区将显示所创建库文件的包含信息。
图 2－48 创建新库
2.4.5 LibraryExplorer图形窗口
LibraryExplorer的图形窗口可分为标题栏、菜单栏、构建区、显示区和状态栏 5部分。
1.标题栏
标题栏显示软件名称及所打开文件的路径与名称，如图 2－49所示。
图 2－49 标题栏
2.构建区

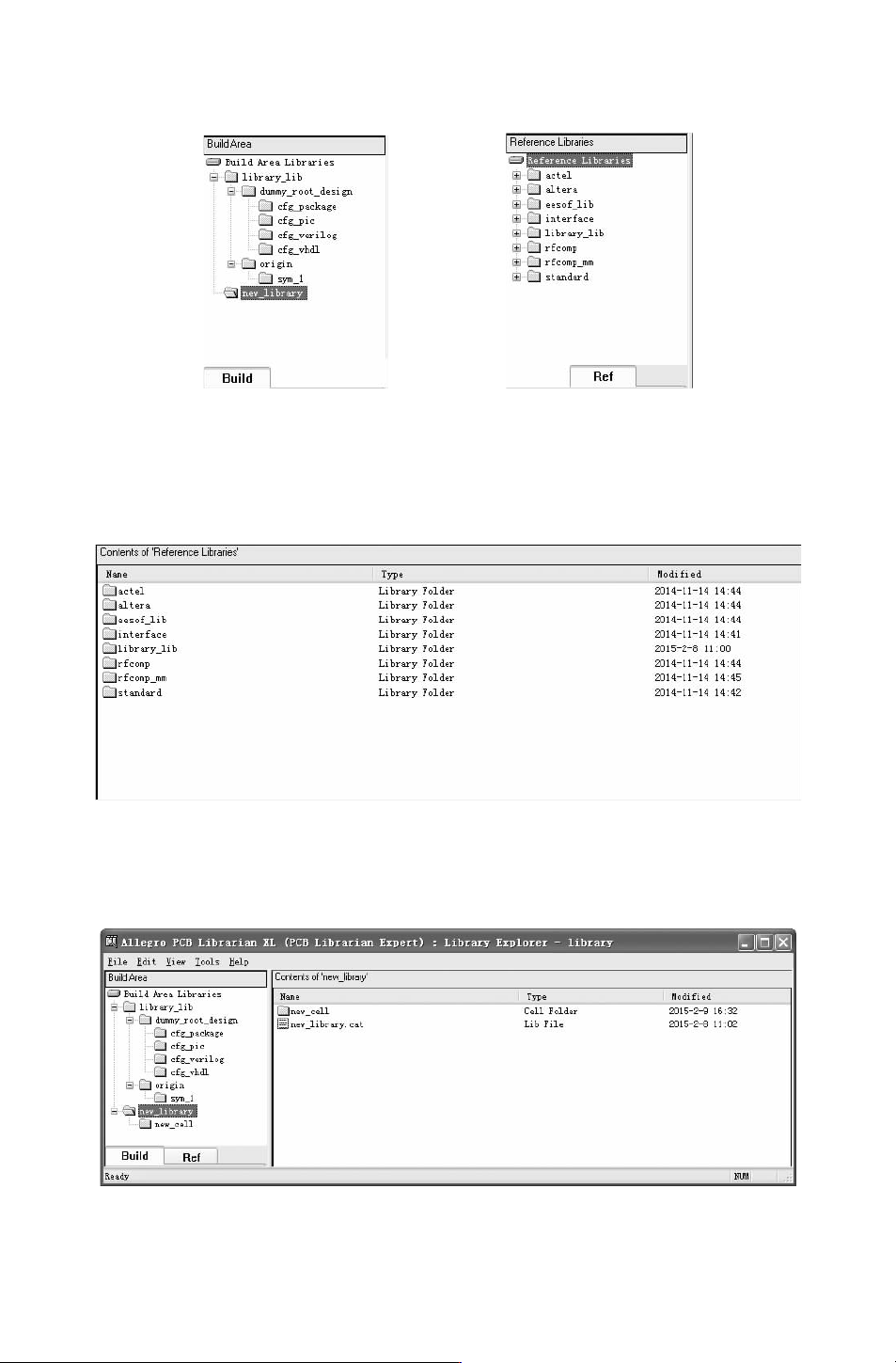

左边的构建区内又分为 Build构建区 （如图 2－50所示）和 Ref参考区 （如图 2－51所示）。
（
1）构成区主要显示 cds.lib指定的库，可以在构建区对库进行创建和修改，系统会自
动更新创建或重命名操作的 cds.lib项目文件，通过在菜单栏中执行 “View／Refresh” 命令进
行构建区内更新显示。在构建区内创建成功的库经过效验后可以导入参考区。
（2） 参考区主要显示 refcds.lib中显示的库。参考区的库都是经过校验确认的，在参考
区中不可能对库进行编辑修改，如果需要可以导入到构建区内进行修改编辑，确定后再导回
13
参考区。参考区中的库是通过导入构建区的库进行添加操作的。
图 2－50 Build构建区 图 2－51 Ref参考区
3.显示区
右边的显示区显示左边库中选中的内容 （如图 2－52所示），显示区内可以显示选中库
中的内容包括：名称、类型、修改日期及属性。
图 2－52 显示区
在左侧构建区 “Build（创建）” 选项卡下选中添加元件库文件，在右侧显示需显示库
文件详细信息，如图 2－53所示。
图 2－53 显示元件库信息
23
图 2－54 菜单栏
4.菜单栏

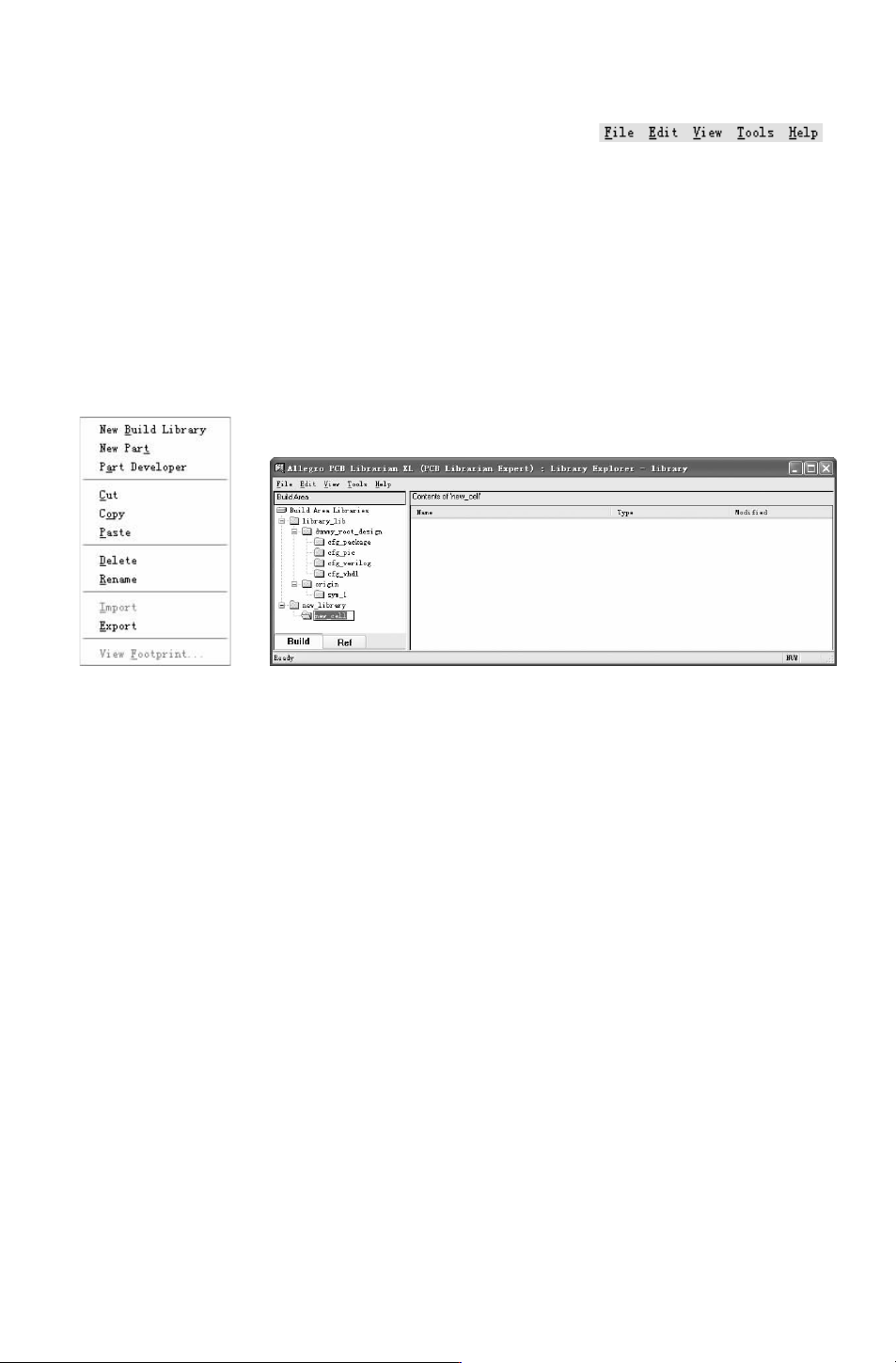

在 “LibraryExplorer” 的 窗 口 中，菜 单 栏 由 “File（文
件）、Edit（编辑）、View （视图）、Tools（工具）、Help（帮
助）”5个菜单组成，如图 2－54所示。
2.4.6 添加元件
在左侧构建 区 “Build（创 建）” 选 项 卡下选 中 添 加元 件 库 文 件，选 择 菜 单 栏 中 的
“Files（文件）”
→
“New”
→
“Part（新建元件）” 命令或右击鼠标，弹出如图 2－55所示
的快捷菜单，选 择 “NewPart（新建元 件）” 命 令，在 选 中 库 的 文 件 夹 下 生 成 一 个 名 为
“newcell” 的新文件夹，如图 2－56所示，可修改新建元件名称。
图 2－55 快捷菜单 图 2－56 新建元件
2.5 元件库编辑器
对元件进行编辑，还需要进入一个新的 “PartDeveloper” 图形窗口，有别于一般的直接
绘制元件外形的方法，在该编辑窗口中通过参数设置从系统中调入设置参数对应的外形，下
面介绍如何对该窗口下的元件进行设置。
2.5.1 启动元件编辑器
在 LibraryExplorer图形窗口中，选择菜单栏中的 “Tools（工具）”
→
“PartDeveloper”
命令，将弹出如图
2－57所示 PartDeveloper的图形窗口。
Cadence提供 PartDeveloper库开发工具供原理图库使用，Cadence的原理图库是由数据
文件构成，如图 2－58所示。PartDeveloper的图形窗口可分为标题栏、菜单栏、项目管理
器、设置区和信息区
5部分。
Cadence元件库必具备如下元件目录结构，如图 2－59所示。
Library－－－－－－－－－－cell－－－－－－－－－－view （包括 Sym＿1，Entity，Chips，Part－table）
●
“Sym＿1”：存放元件符号。
●
“Entity”：存放元件端口的高层语言描述。
