4 ） 选择 菜 单 栏 中 的 “ P l a c e （ 放 置 ） ” → “ W i r e （ 导 线 ） ” 命 令 ， 或 单 击 “ D r a w （ 绘 图） ” 工具 栏中 的 “ P l a c e w i r e （ 放 置 导线 ） ” 按 钮 ，连 接 原理 图 ，如 图 6 － 2 6 8 所示 。 图 6 － 2 6 8 完 成 原理 图 绘制 6 . 4 . 6 声控 变 频器 电 路 在层 次 化原…

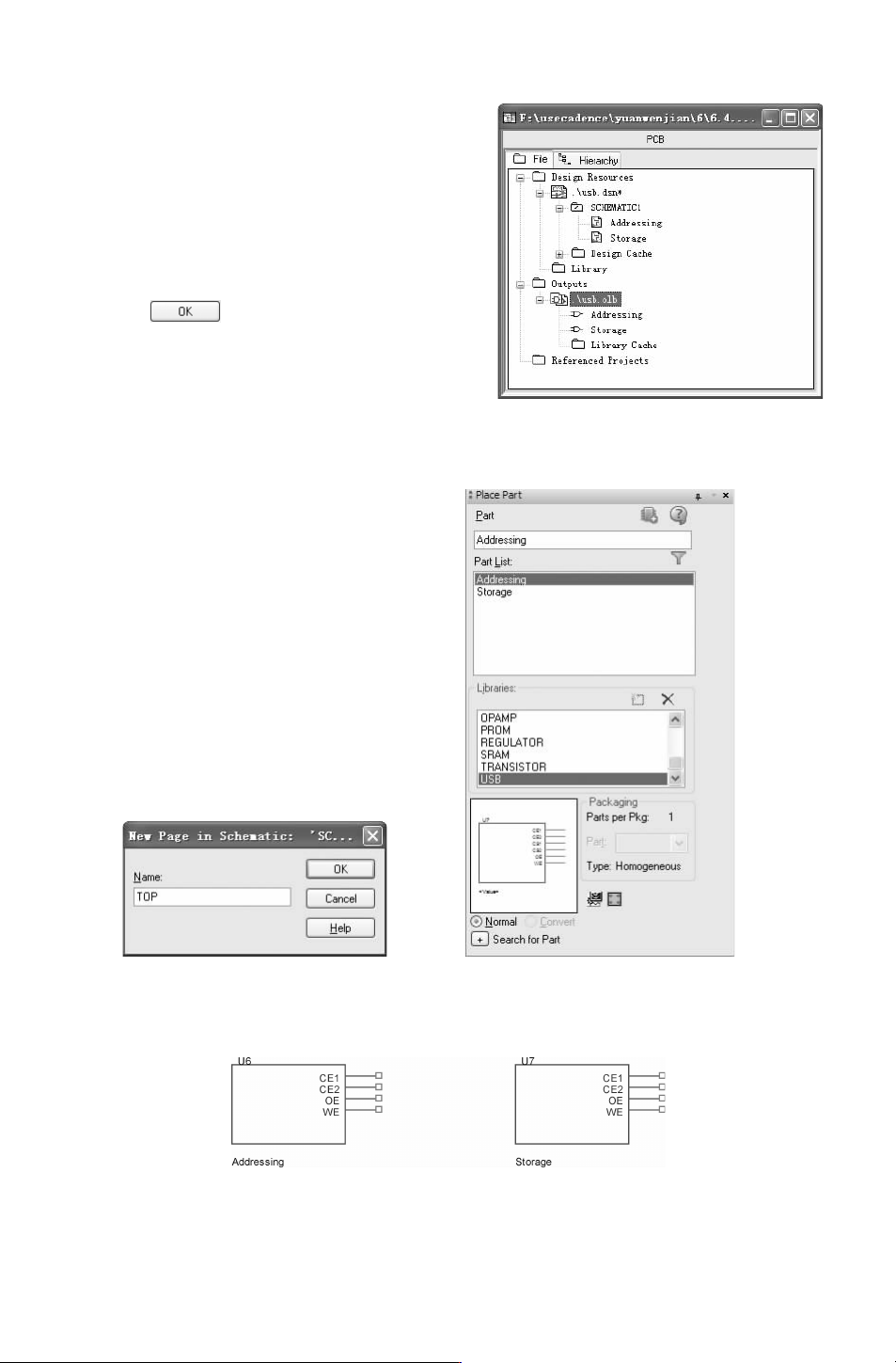

图 6－264 项目管理器
在项目管理器生成的元件库下显示两个层次
块元件，如图
6－264所示。
5.绘制顶层电路图
1） 在 项 目管理 器 上选中 “SCHEMATIC1”，
右击鼠标弹出快捷菜单，选择 “NewPage（新建
图页）” 命令，弹 出如 图 6－265所示的对话框，
在 “
Name（名称）” 文本框中输入新建页的名称
TOP，单击 按钮，完 成第 3页 原 理 图 的
创建。
2）双击 图 页 CPU，进 入 原 理 图 编 辑 环 境。
在 “
Place Part（放 置 元 件 ）” 面 板 “Library
（库）” 选项组下显示系统自动加载的转换层次块
元件，并保存在与当前项目文件名称同名的元件库中，如图 6－266所示。
图 6－265 新建页名称修改对话框 图 6－266 “PlacePart（放置元件）”面板
3）将该库中的层次块放置到原理图中，结果如图 6－267所示。
图 6－267 放置层次块元件
391
4）选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，或单击 “Draw （绘
图）”工具栏中的 “Placewire（放置导线）” 按钮 ，连接原理图，如图 6－268所示。
图 6－268 完成原理图绘制
6.4.6 声控变频器电路
在层次化原理图中，表达子图之间的原理图被称为母图，首先在母图中按照不同的功能
将原理图划分成一些子模块，采取一些特殊的符号和概念来表示各张原理图之间的关系。本
例主要讲述自顶向下的层次原理图设计，完成层次原理图中母图和子图的设计。
1.新建原理图页
1）在 Cadence主 窗 口 中，选 择 菜 单 栏 中 的 “Files（文 件）”
→
“New （新 建）”
→
“Project（工程）” 命令，或单击 “Capture”工具栏中的 “Createdocument（新建文件）” 按
钮 ，弹出 “NewProject（新建工程）”对话框，创建工程文件 “Transducer.dsn”，如图 6－269
所示。在该工程文件夹下，默认创建图样文件 SCHEMATIC1，在该图样子目录下自动创建原理图
页 PAGE1。
2）选中图样文件 PAGE1，选择菜单栏中的 “Design（设计）”
→
“Rename（重命名）”
命令，或右击鼠标选择快捷菜单中的 “
Rename（重命名）”命令，弹出 “RenamePage（重命
名图页）”对话框，保存图页文件名称为 “Top”，完成原理图页文件的重命名，如图 6－270
所示。
图 6－269 “NewProject” 对话框 图 6－270 “RenamePage（重命名图页）”对话框
491
2.放置层次块
1）选择菜单栏中的 “Place（放置）”
→
“HierarchicalBlock（图表符）” 命令，弹出如
图 6－271所示的对话框，在 “Reference（参考）” 文本框输入 “Power”，在 “Implementa-
tionType（内层电路类型）” 栏的下拉菜单中选择 “SchematicView”，在 “Implementation
name（内层电路图名）”文本框输入 “Power.sch”。
单击 按钮，关闭对话框，放置图表符 Power。
2）选择菜单栏中的 “Place（放置）”
→
“HierarchicalBlock（图表符）” 命令，弹出如
图 6－272所示的对话框，在 “Reference（参考）” 文本框输入 “FC”，在 “Implementation
Type（内层电路类型）” 栏的下拉菜单中选择 “SchematicView”，在 “Implementationname
（内层电路图名）” 文本框输入 “FC.sch”。

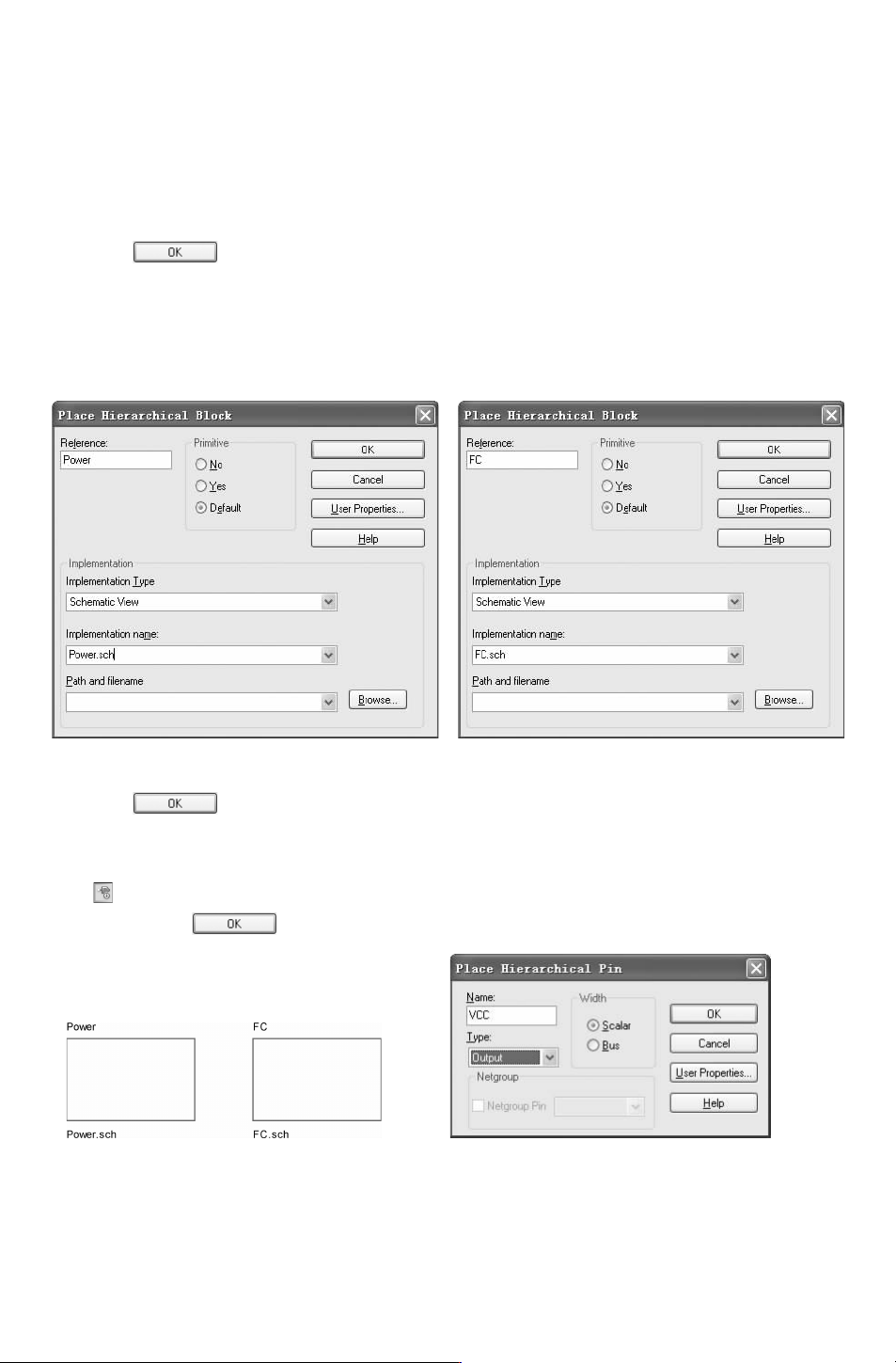

图 6－271 放置图表符对话框 图 6－272 放置图表符对话框
单击 按钮，关闭对话框，放置图表符 FC，如图 6－273所示。
3） 选中 “Power”图表符，选择菜单栏中的 “Place（放置）”
→
“HierarchicalPin（图
样入口）” 命令，或者单击 “Draw （绘图）” 工具栏中的 “PlaceH Pin（放置图样入口）”
按钮 ，添加图样入口，弹出如图 6－274所示的对话框，在 “Name（名称）” 栏输入图样
入口名称，单击 按钮，在 “Power” 的图表符内放置图样入口。
图 6－273 放置图表符 图6－274 “PlaceHierarchicalPin（放置图样入口）” 对话框
用同样的方法，放置其余图样入口，结果如图 6－275所示。
