任何一块 PCB都要有边框存在，而且都应该是闭合的，并且尺寸是可以测量的。
1.执行命令
●
菜单栏：选择 “Add（添加）”
→
“Line（线）”命令。
●
工具栏：单击 “Add（添加）”工具栏中的 “AddLine（添加线）” 按钮 。
2.操作步骤
将鼠标移到工作窗口的合适位置，单击鼠标即可进行线的放置操作，每单击一次就确定
一个固定点，当绘制的线组成了一个封闭的边框时，即可结束边框的绘制。单击鼠标右键，
选择快捷命令 “
Done（完成）”，完成绘制，绘制结束后的 PCB边框如图 10－43所示。
通常将板的形状定义为矩形。但在特殊的情况下，为了满足电路的某种特殊要求，也可
以将电路板形定义为圆形、椭圆形或者不规则的多边形。这些都可以通过如图 10－44所示
的 “
Add（添加）”菜单或工具栏来完成。
3.精确绘制
采用上述方法绘制的边框无法确定具体尺寸，下面介绍如何精确绘制边框。
1）执行该命令后，打开右侧图 10－45所示的 “Option（选项）” 面板，进行参数的设
置，在下拉列表中分别选择 “BoardGeometry”和 “Outline”，同时在下面的文本框中设置
“Linelock（隐藏线）”、“Linewidth（线宽）”和 “Linefont（线型）”。
图 10－43 绘制边框 图 10－44 “Add（添加）” 菜单 图 10－45 “Options（选项）”面板
提示：
在参数设好之后，我们采用输入坐标的方式精确绘制板框，一般要求 PCB的左下角
为原点 （0，0），修改比较方便。根据结构图计算出 PCB右下角坐标是 （1000，0）；右
上角坐标是 （
1000，1280）；左上角坐标是 （0，1280）。
2）鼠标单击输入窗口，输入字符：“x00” （x空格 0空格 0回车键），注意空格和小
写字符，输入后按回车键确认执行该命令。
3）X轴方向增量 200mm，输入字符：“ix1000” 或 “x1000，0”，注意鼠标的位置不
影响坐标。
4）Y轴方向增量 128mm，输入字符：“iy1280”或 “x1000，1280”。
5）X轴方向增量 －200mm，输入字符：“ix－1000” 或 “x0，1280”。
6）Y轴方向增量 －128mm，输入字符：“iy－1280” 或 “x0，0”。
482
注意：
两种输入方法各有优缺点，读者根据所需随意选择坐标输入方法。
7）单击右键，选择快捷命令 “Done（完成）” 结束命令。
4.选项说明
下面简单介绍 “Option（选项）”面板中各参数：
1）“Linelock（隐藏线）”：在该选项中分别设置边框线类型及角度。
在左侧下拉列表中有 “Line（线）”、“Arc（弧）”两种边框线；在右侧下拉列表中显示
“
45”、 “90”、 “Off” 三种角度值。选择 “Line（线）” 绘制边框的方法简单，这里不再
赘述。
若选择 “Arc（弧）”绘制边框，则完成设置后，单击鼠标左键确定起点，向右拖动鼠
标，拉伸出一条直线，如图 10－46a所示，也可向上拖动，分别拖动出不同形状的弧线，如
图 10－46b、图 10－46c所示。
确认形状后单击左键一次确定一个固定点，同样的方法确定下一段线的形状，最终结果
如图 10－47所示。
图 10－46 确定弧线形状 图 10－47 弧形边框
2）“Linewidth（线宽）”：在该文本框中设置边框线的线宽。
该选项可以编辑绘制完成的边框线线宽。选中要编辑的边框线，单击右键，弹出如图
10－48
所示的快捷菜单，选择 “ChangeWidth（修改宽度）”命令，弹出如图 10－49所示的 “Change
Width（修改宽度）”对话框，在 “Enterwidth（输入宽度）”文本框中输入要修改的宽度值，单
击 按钮，关闭对话框，完成修改。同样的方法修改其余边框线，最终结果如图 10－50所示。
图 10－48 快捷菜单 图 10－49 “ChangeWidth（修改宽度）” 对话框 图 10－50 修改后的边框
582

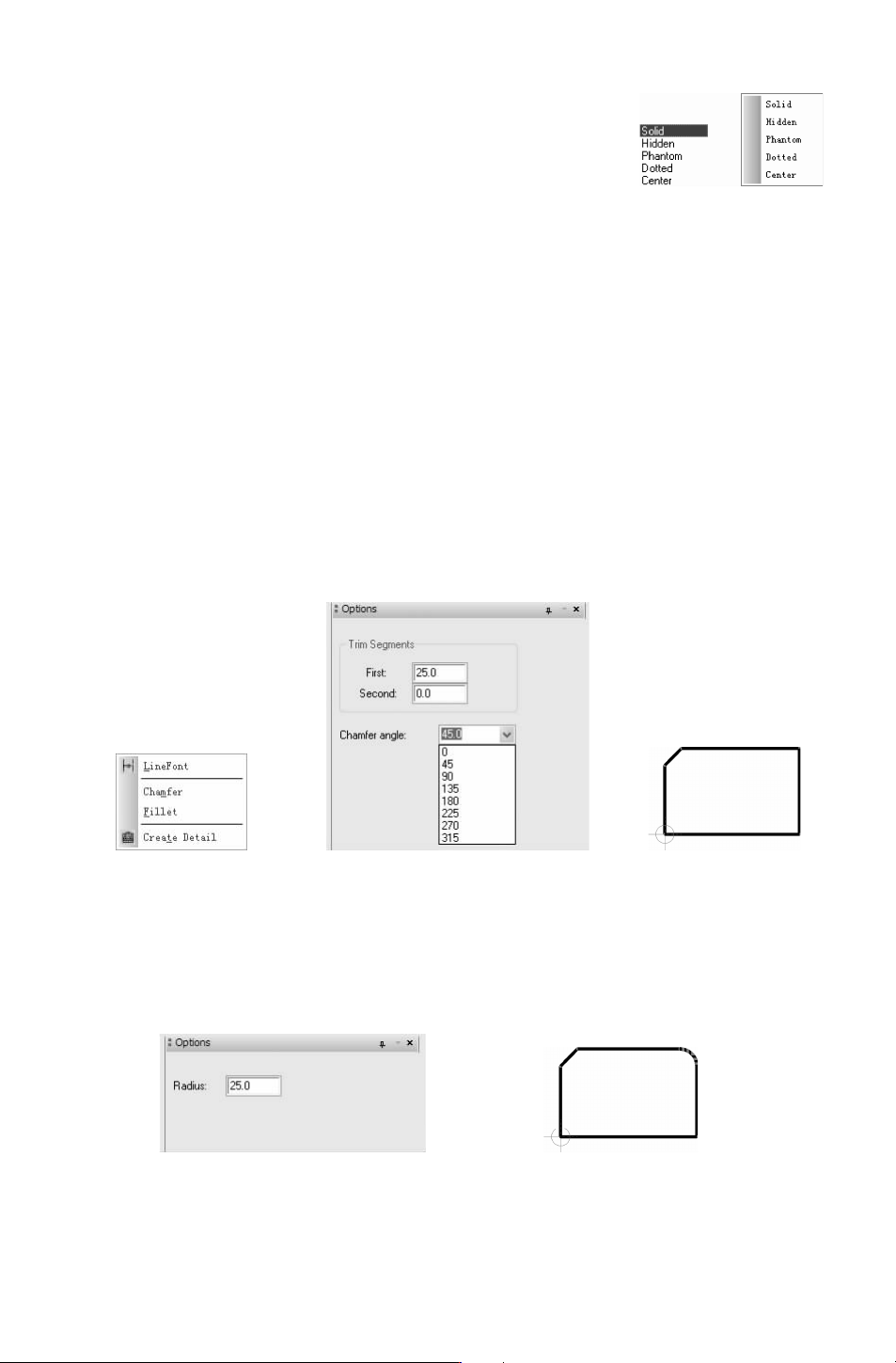

图 10－51 选择线
3）“Linefont（线型）”：设置边框线的显示类型。
在下拉列表中显示
5种类型，如图 10－51所示。
电路板的最佳形状为矩形，长宽比为 3∶2或 4∶3，电路板尺寸
大于 200mm×150mm时，应考虑电路板的机械强度。
10.4.3 编辑物理边界
通常 PCB都要将边缘进行倒圆角处理，这样能避免电路板在搬运过程中其尖角划破皮
肤、衣服或机柜表漆等。倒角方式有两种：圆角和 45°角。
选择菜单栏中的 “Manufacture（制造）”
→
Draft（设计图）命令，弹出如图 10－52所示
的子菜单。本节主要介绍 “Chamfer（倒角）” 和 “Fillet（圆角）” 命令。
1.“Chamfer（倒角）”命令：将两条相交或将要相交的直线改成斜角相连。
执行该命令后，打开 “Options（选项）” 面板，显示如图 10－53所示的参数。
●
“First”：第一条线的折角。
●
“Second”：第二条线的折角。
●
“Chamferangle”：折角的度数，可以选择下拉列表中的角度值，也可以输入任意值。
按照图 10－53设置参数，选择角度值为 45°，选择边框左上角两条相交线，倒角结果如
图 10－54所示。
图 10－52 子菜单 图 10－53 倒角参数设置 图 10－54 倒角结果
2.“Fillet（圆角）” 命令：将两条相交或将要相交的直线改成圆弧相连。
执行该命令后，打开 “Options（选项）”面板，显示如图 10－55所示的参数。在 “Ra-
dius
（半径）”文本框中输入圆弧半径的值。对边框右侧变现进行操作，结果如图 10－56
所示。
图 10－55 圆角的参数设置 图 10－56 倒圆角结果
