P r o p e r t i e s （ 目 标 属性 ） ” 命 令， 或 右击 鼠 标 弹 出 快 捷 菜 单 ， 选 择 “ E d i t O b j e c t P r o p e r t i e s （ 编 辑目 标 属性 ） ” 命 令， 弹 出 “ P r o p e r t y E d i t o r （ 属性 编 辑） ” 窗口 ，如 图 6 － 1 9 9 所示 。 图 6 － 1 9 9 “ P r o p e…
图 6－196 完成电源符号的放置
7.放置页间连接符
选择菜单栏中的 “Place（放置）”
→
“Off－PageConnector（页间连接符）” 命令，或
单击 “Draw （绘图）” 工具栏中的 “Placeoff－pageconnector（放置页间连接符）” 按钮 ，
弹出如图 6－197所示的 “PlaceOff－PageConnector（放置页间连接符）”对话框。
图 6－197 “PlaceOff－PageConnector（放置页间连接符）”对话框
选择节点在右的页间连接符，单击 按钮，退出对话框，单击鼠标完成页间连接
符放置，结果如图 6－198所示。
图 6－198 放置页间连接符
8.添加元器件属性
打开项目管理器，选中 SCHEMATIC1，选 择菜单 栏 中的 “Edit（编 辑）”
→
“Object
961
Properties（目标属性）” 命令，或右击鼠标弹出快捷菜单，选择 “EditObjectProperties（编
辑目标属性）” 命令，弹出 “

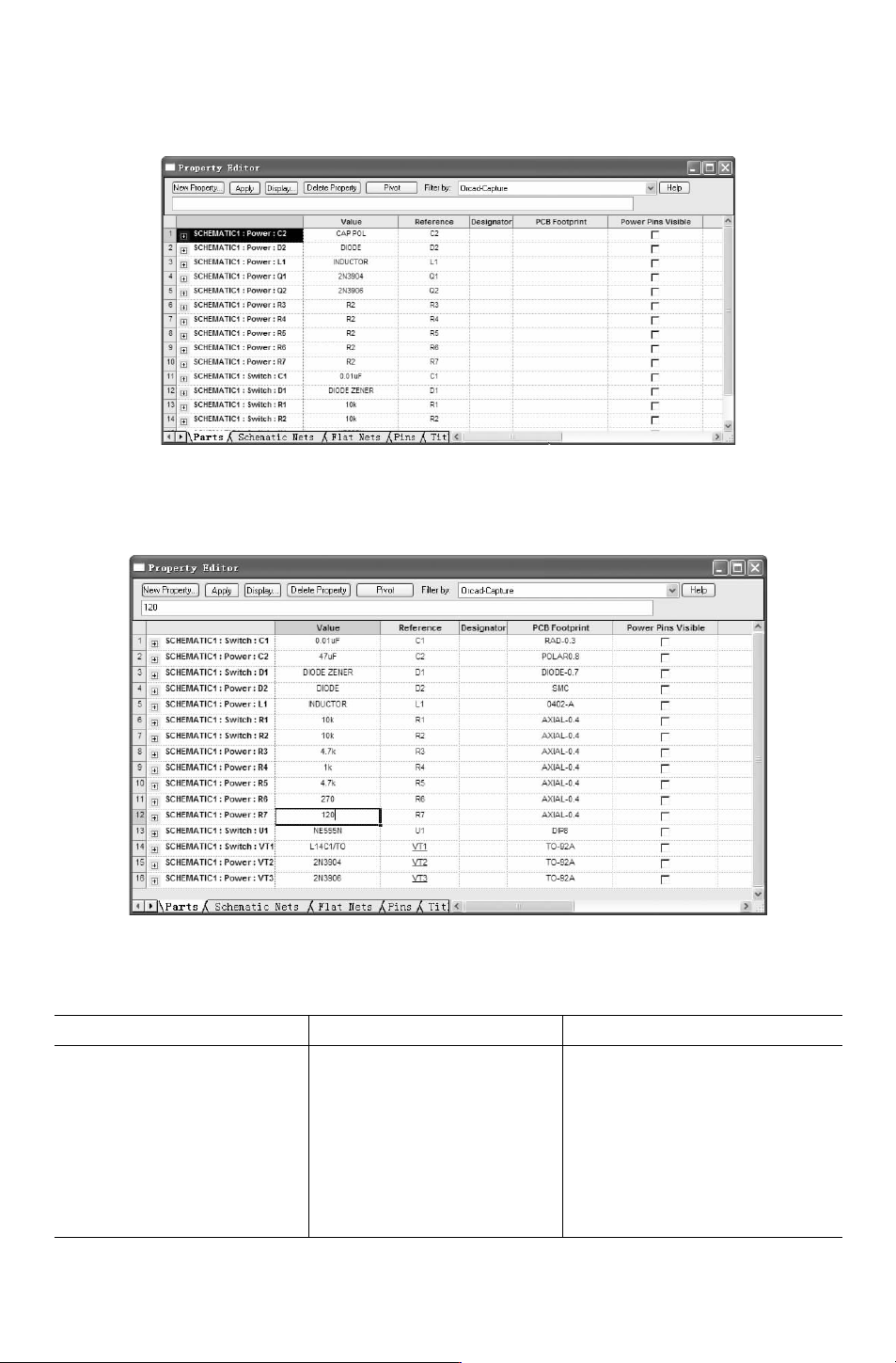

PropertyEditor（属性编辑）”窗口，如图 6－199所示。
图 6－199 “PropertyEditor（属性编辑）”窗口
打开 “Parts（元件）” 选项卡，按照表 6－1为两页原理图中的元件添加 PCBFootprint属
性，如图 6－200所示。
图 6－200 属性修改结果
表 6－1 元件属性
编 号 注释 ／参数值 封 装 形 式
C1 0.01uF RAD－0.3
C2 47uF POLAR0.8
D1 DIODEZENER DIODE－0.7
D2 Diode SMC
L1 1mH 0402－A
R1 10k
Ω
AXIAL－0.4
R2 10k
Ω
AXIAL－0.4
R3 4.7k
Ω
AXIAL－0.4
071
（续）
编 号 注释 ／参数值 封 装 形 式
R4 1k
Ω
AXIAL－0.4
R5 4.7k
Ω
AXIAL－0.4
R6 270
Ω
AXIAL－0.4
R7 120
Ω
AXIAL－0.4
U1 NE555N DIP8
VT1 L14C1／TO TO－92A
VT2 2N3904 T0－92A
VT3 2N3906 T0－92A
原理图修改结果依次如图 6－201、图 6－202所示。
图 6－201 Power原理图
图 6－202 Switch原理图
6.4.4 串行显示驱动器 PS7219及单片机的 SPI接口
在单片机的应用系统中，为了便于人们观察和监视单片机的运行情况，常常需要用显示
器显示运行的中间结果及运行状态等。因此显示器是单片机系统必不可少的外部设备之一。
PS7219是一种新型的串行接口的 8位数字静态显示芯片，它是由武汉力源公司新推出的 24
脚双列直插式芯片，采用常用的同步串行外设接口 （SPI），可方便与任何一种单片机接口，
并可同时驱动
8位 LED。这一节，我们就以显示驱动器 PS7219及单片机的 SPI接口电路为
例，继续介绍电路原理图的绘制。
