“Setup（设置）”对话框分为两部分，左边显示的是 “SetupOption（设置选项）” 管理
列表，右边的显示的是对应列表中可以设置的选项，下面分别介绍不同选项栏。
1.“Setup（设置）” 选项栏
在左侧 “SetupOption（设置选项）” 管理列表中选择 Setup选项，设置引脚名后缀的有
效字符。设置低有效字符和 Split元件的默认属性。
1） “LowAssertionCharacter”：设置后缀有效字符，可以进行判断有效引脚后缀字符的
设置。
●
“AdditionalRead”：设置在读元件时，判断低有效引脚的后缀是带 “＿N” 还是 “
*
”。
●
“Read／Write”：设置在读写元件时，确定是以带 “＿N” 还是 “
*
” 后缀作为低有效
引脚。
2） “SplitParts”：设置 Split元件。一 个 Split元件由多个符号代表。在组成符号和
chips.prt文件中有以下专有的设置属性。
●
“AutoAddSWAP＿INFOtoChips”：勾选此复选框，将多引脚器件的逻辑部分分为几个
有着相同逻辑功能的符号，符号间也可能会交换引脚。
●
“UseSPLIT＿INSTand
$
LOCATION”：单击此单选钮，指定打包成同一个元件的符号属
性
$
LOCATION为同一个值。
●
“UseSPLIT＿INST＿NAME” 选项的作用是：单击此单选钮，指定想要打包成同一个元
件的符号属性 UseSPLIT＿INST＿NAME为同一个值。
2.“Package（封装）”选项栏
在左侧 “SetupOption（设置选项）” 管理列表中选择 Package，如图 2－69所示，设置元
件封装，可以进行如下设置。
图 2－69　设置封装
1）“Class”：集，在该下拉列表中选
择元件类型，有 IC、IO和 DISCRETE三
个选项。
2） “RefDesPrefix”：在该下拉列表
中设置封装的参考编号的前缀。
3） “AdditionalPackageProperties”：
输入 其 他 的 封 装 属 性。 可 以 在 “Name
（名称）” 菜单下选择提供的属性，也可
以根据需要添加其他的属性。
3.“PackagePins（封装引脚）”选项栏
在左侧 “SetupOption（设置选项）”
管理列表中选择 PackagePins，设置默认
封装引脚属性，如图 2－70所示。
单 击 按 钮， 弹 出 包 含
Add（添加）、Rename（重命名）、Delete（删除） 这三个命令选项的菜单，执行这些命令，
可以完成添加、重命名、删除属性的操作。
4.“Symbol（符号）” 选项栏
在左侧 “SetupOption（设置选项）” 管理列表中选择 Symbol选项，如图 2－71所示。在
04
对话框中可以创建符号，设置符号的默认值。具体设置内容如下。

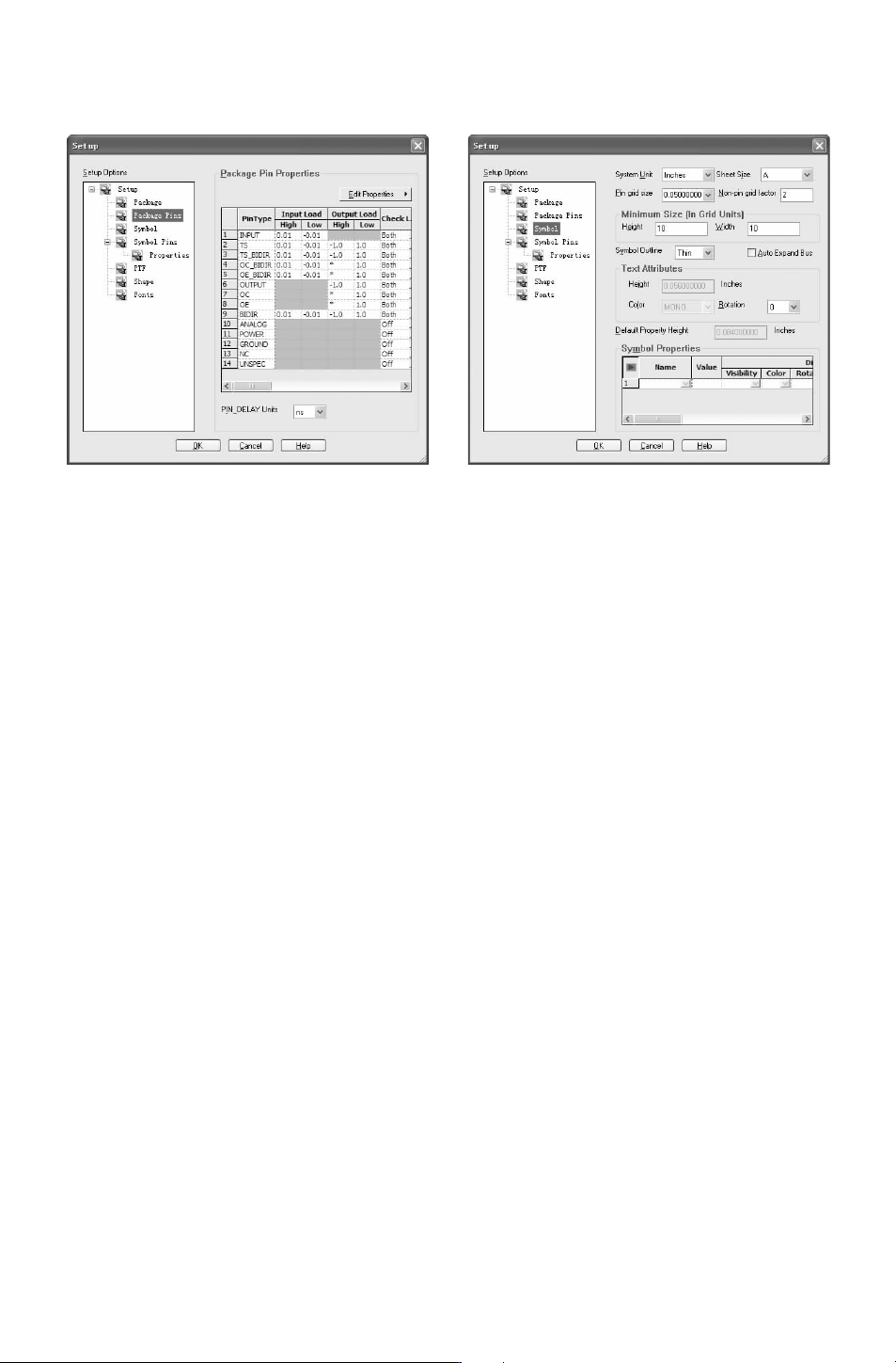

图 2－70　设置默认封装引脚属性 图 2－71　设置符号属性
（1） “SystemUnit”：设置符号的测量单位。
（2） “SheetSize”：设置原理图图框大小。如果符号超出图框的范围会出现错误报告。
（3） “Pingridsize”：设置格点大小。在添加符号引脚的时候，只能将符号引脚放在格点上。
（4） “Non－pingridfactor”：设置非引脚格点。
（
5）“MinimumSize”：设置符号的最小高度和宽度。
（
6）“SymbolOutline”：设置符号外行线的宽度。
（7） “AutoExpandBus”：设置向量引脚。
（8） “TextAttributes”：设置符号中文字的高度、颜色、角度。
（9） “DefaultPropertyHeight”：设置符号中属性和属性值的高度。
（10） “SymbolProperties”：设置系统属性。
5.“SymbolPins（符号引脚）” 选项栏
在左侧 “SetupOption（设置选项）”管理列表中选择 “SymbolPins”选项，可以进行引
脚文字及引脚属性的设置，如图 2－72所示。
（1） “PinNameHeight”：设置引脚名称的高度。
（2） “PinText”区域内的设置如下：“UsePinNameasPinText” 选项用于设置是否用
引脚名称作为引脚显示的文字；“Vector（矢量）BitMask” 选项用于设置向量引脚的引脚文
字；“PinTextHeight”选项用于设置引脚文字的高度； “PinTextColor” 选项用于设置引脚
的文字的颜色。
（3） “PinAttributes”区域设置如下：“ShowDotAsFilled” 选项用于设置符号引脚上的
圆点是填充的还是空的； “Minimum PinSpacing” 选项用于设置最小引脚间距； “LowAssert
Shape”选项用于设置低有效引脚的形状；“StubLength” 选项用于设置符号引脚的长度。
（4） “PinNameFormatforBus”：设置引脚的显示格式。
（5） 在该选项栏下选择 “Properties”选项，在如图 2－73所示的对话框内可以进行符号
引脚的属性和不同类型引脚位置的设置。
14
图 2－72　设置符号引脚的默认值 图 2－73　设置符号引脚的属性
（6） “SymbolPinProperties”：设置引脚的属性、属性值和显示属性。
（7） “PinLocation”：设置不同的引脚类型在符号中的显示位置。
6.“PTF”选项栏
在左侧 “SetupOption（设置选项）”管理列表中选择 PTF选项，如图 2－74所示，进行
默认的元件列表文件属性的设置。
（1） “Name”：设置属性名称。
（
2）“Value”：设置属性值。
（3） “Context”：该选项内有 “Key、Injected、Global、KeyandInjected” 四个不同的选
项，根据需要进行选择。
7.“Shape（形状）” 选项栏
在左侧 “SetupOption（设置选项）” 管理列表中选择 “Shape” 选项，在如图 2－75所
示界面内可以进行元件形状的设置。
图 2－74　设置元件列表 图 2－75　设置元件形状
