2.3.5　绘制含有子部件的库元件
在图 2－33中显示含有四个子部件的库元件，绘制子部件的细节如图 2－34所示。
图 2－33　四个子部件的库元件
图 2－34　绘制的子部件
选中新建的库文件 “Library”，选择菜单栏中的 “Design（设计）”
→
“NewPart（新建
元件）” 命令或单击右键在弹出的快捷菜单中选择 “NewPart（新建元件）” 命令，弹出如
图 2－35所示的 “NewPartProperties（新建元件属性）”对话框。
在该对话框中 “PartsperPkg” 文本框中输入 2，即新建包含两个部件的库元件，单击
按钮，弹出如图 2－36所示的元件编辑对话框，在该界面可以进行元件的绘制。
62
图 2－35　“NewPartProperties（新建元件属性）” 对话框 图 2－36　元件编辑对话框
选择菜单栏中的 “View （视图）”
→
“Package（部件）”命令，可以在工作窗口显示整
个库元件内所有部件，如图 2－37所示。
图 2－37　显示所有部件
在该窗口绘制库元件，具体绘制方法与上面单个部件的元件相同，这里不再赘述。
2.4　库文件管理器
除了直接在 OrCADCaptureCIS图形窗口中创建元件库文件、绘制库元件外，Cadence
还提供了一个独立的编辑器 LibraryExplorer，可以用来创建和维护构建区的库，可以创建和
维护库的分类元件，可以进行元件的校验，在构建区可以导入导出文件、元件和库，也可以
创建库和元件。
2.4.1　库管理工具
1.执行 “开始”
→
“程序”
→
“CadenceSPB16.6”
→
“ProjectManager” 命令，将弹
出 “CadenceProductChoices” 对话框。
72
2.在 “CadenceProductChoices”对话框内选择 “AllegroPCBLibrarianXL（PCBLibrari-
anExpert
）” 选项。

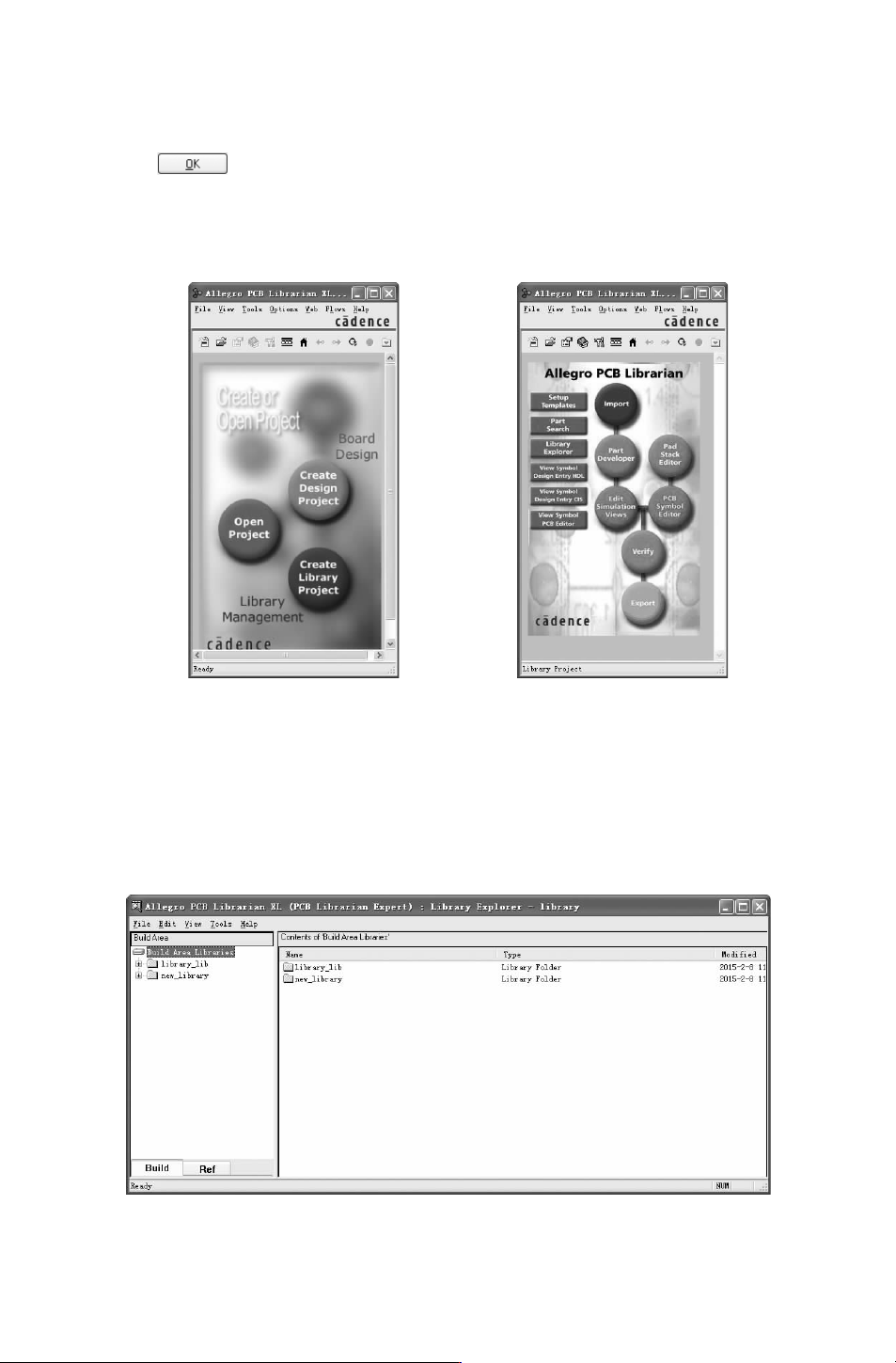

3.单击 按钮后，进入库管理工具窗口，如图 2－38所示。
4.选择菜单栏中的 “File（文件）”
→
“Open（打开）” 命令，在弹出的 “OpenProject
（打开项目文件）” 对话框中选择一个 “.cpm”文件，双击打开，原理图库管理工具的窗口
将被刷新，如图 2－39所示。
图 2－38　库管理工具窗口 图 2－39　管理窗口
2.4.2　按照菜单命令创建库文件
在如图 2－38所示的库管理工具窗口内，选择菜单栏中的 “Tools（工具）”
→
“Library
Tools（库工具）”
→
“LibraryExplorer（库搜索）” 命令，进入 “LibraryExplorer” 图形窗
口，如图 2－40所示。
图 2－40　“LibraryExplorer”窗口
