提示：白色区域是可以编辑的，灰色区域是无法编辑的。 2 . 信息窗口在工作区下面的信息窗口中有 “ C o m m a n d （命令） ” 、 “ M e a s u r e m e n t s （测量） ” 、 “ R e - s u l t s （结果） ” 三个选项。（ 1 ） “ C o m m a n d （命令） ” 窗口在该窗口…

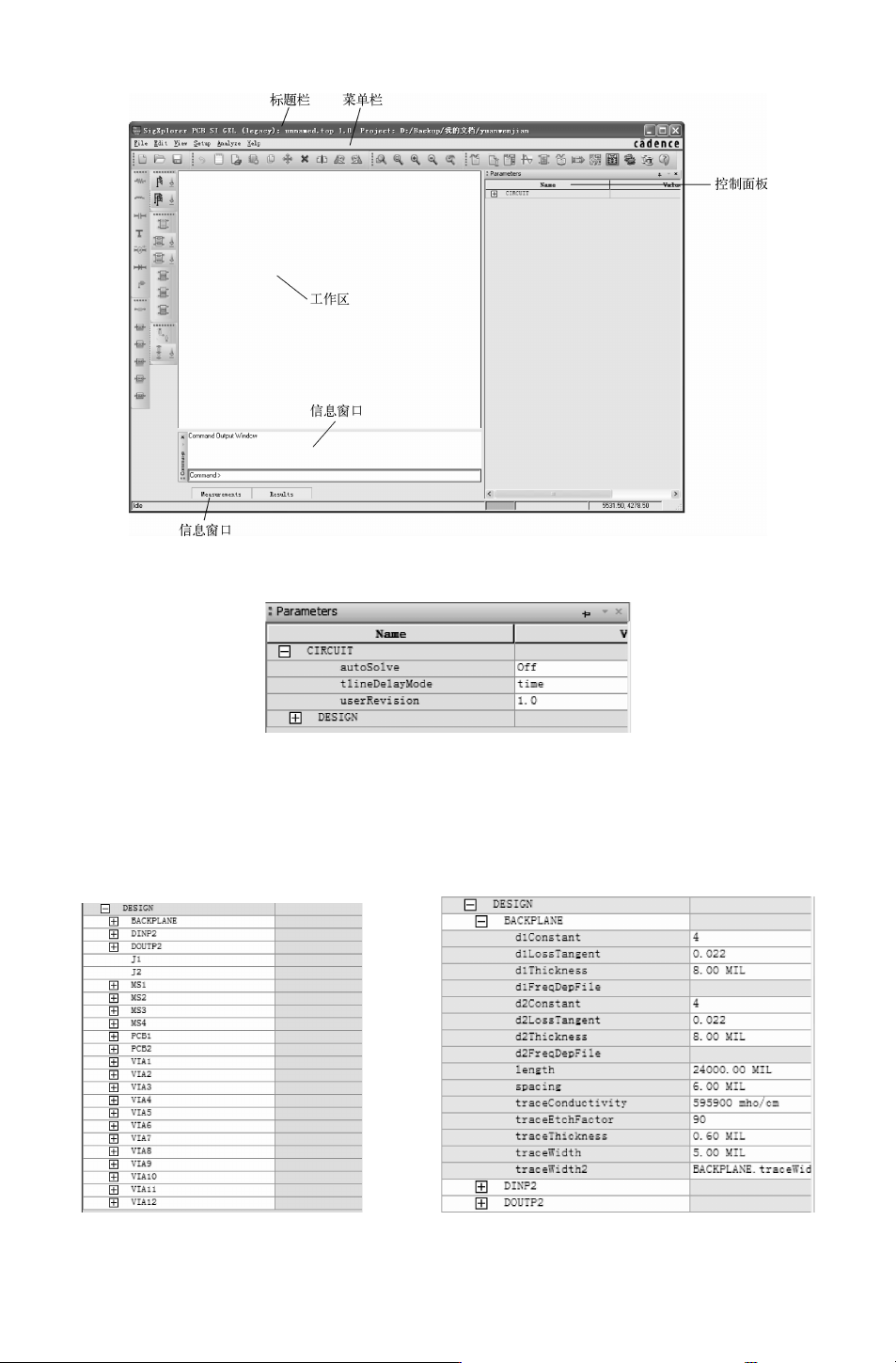

图 1－5　SigXplorer窗口

图 1－6　“Parameters”控制面板

1）单击 “DESING” 前面的 “＋” 号，列出了组成这个电路拓扑的所有元件，如

图 1－7所示。

2）单击电路元件前面 “＋” 号，每个传输线对应的约束表如图 1－8所示。

图 1－7　显示拓扑元件图 1－8　约束表

提示：

白色区域是可以编辑的，灰色区域是无法编辑的。

2.信息窗口

在工作区下面的信息窗口中有 “Command（命令）”、 “Measurements（测量）”、 “Re-

sults（结果）” 三个选项。

（1） “Command（命令）” 窗口

在该窗口中系那是各命令操作。

（2） “Measurements（测量）”窗口

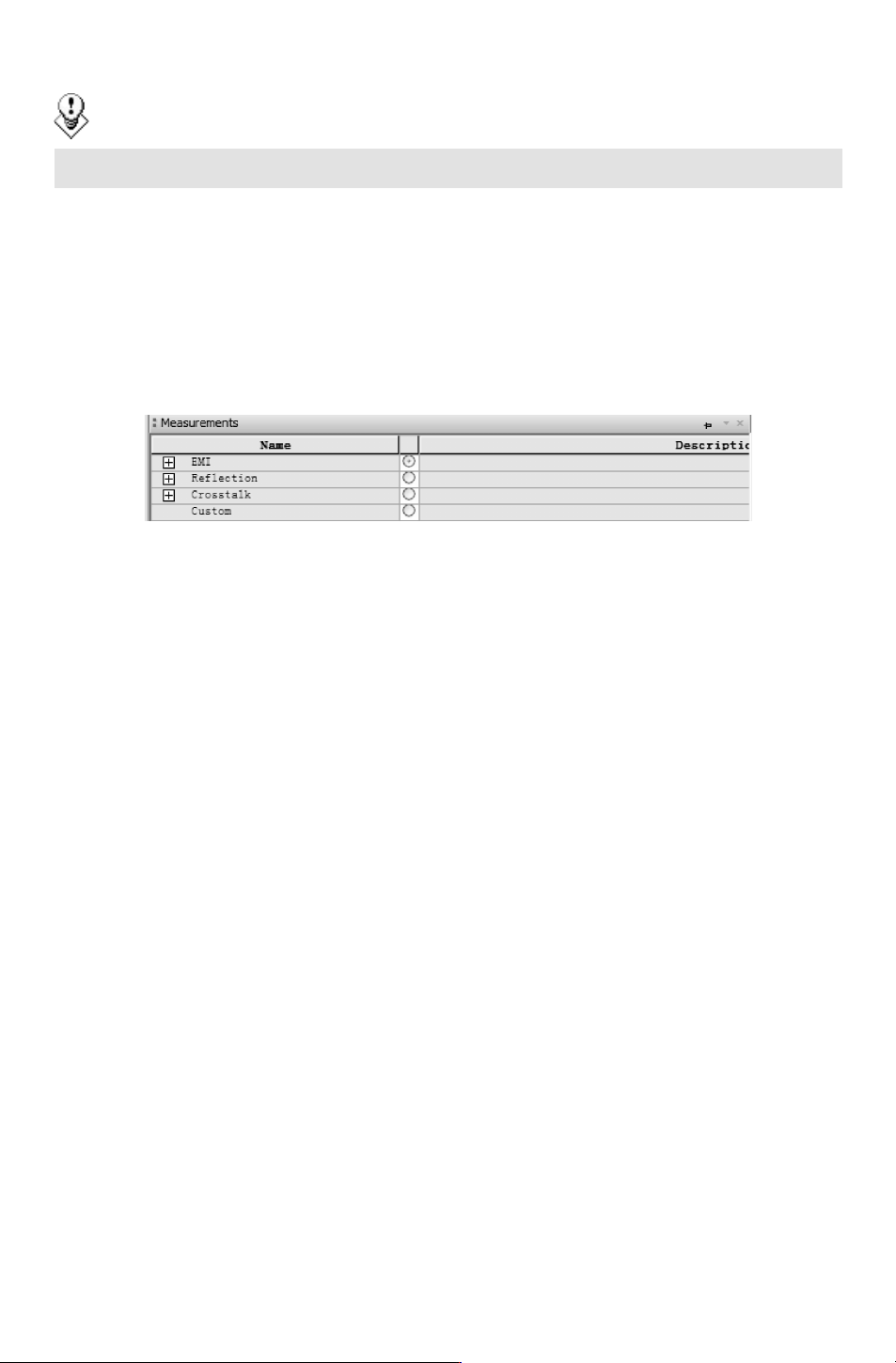

该窗口显示 4种仿真类型，每个仿真类型前面显示 “＋” 号，如图 1－9所示。

图 1－9　选择仿真类型

●

“EMI”：电磁兼容性仿真。

●

“Reflection”：反射仿真，反射是指信号在传输线上的回波现象。在高速的 PCB中导

线必须等效为传输线，信号功率没有全部传输到负载处，有一部分被反射回来了。按

照传输线理论，如果源端与负载端具有相同的阻抗，反射就不会发生了。如果二者阻

抗不匹配就会引起反射，负载会将一部分电压反射回源端。根据负载阻抗和源阻抗的

大小关系不同，反射电压可能为正，也可能为负。如果反射信号很强，叠加在原信号

上，很可能改变逻辑状态，导致接收数据错误。如果在时钟信号上可能引起时钟沿不

单调，进而引起误触发。一般布线的几何形状不合理、不正确的线短接、经过连接器

的传输及电源平面的不连续等因素均会导致此类反射。另外常有一个输出多个接收的

情况出现，这时不同的布线策略产生的反射对每个接收端的影响也不相同，所以布线

策略也是影响反射的一个不可忽视的因素。

●

“Crosstalk”：串扰仿真，串扰是相邻两条信号线之间不必要的耦合，信号线之间的互

感和互容引起线上的噪声。因此也就把它分为感性串扰和容性串扰，它们可分别引发

耦合电流和耦合电压。当信号的边沿速率低于

1ns时，就应该考虑串扰问题。如果信

号线上有交变的信号电流通过时，会产生交变的磁场，处于磁场中相邻的信号线会感

应出信号电压。一般 PCB板层的参数、信号线间距、驱动端和接收端的电气特性及

信号线的端接方式对串扰都有一定的影响。在

Cadence的信号仿真工具中可以同时对

6条耦合信号线进行串扰后仿真，可以设置的扫描参数有：PCB的介电常数、介质的

厚度、沉铜厚度、信号线长度和宽度和信号线的间距。仿真时还必须指定一个受侵害

的信号线，也就是考察另外的信号线对本条线路的干扰情况，激励设置为常高或是常

低，这样就可以测到其他信号线对本条信号线的感应电压的总和，从而可以得到满足

要求的最小间距和最大并行长度。

●

“Custom”：自定义仿真。

单击 “

Reflection（反射）” 前面的 “＋”号，可以查看被报告的反射测量的不同类型，

同时 “＋” 号显示为 “－” 号，如图 1－10所示。

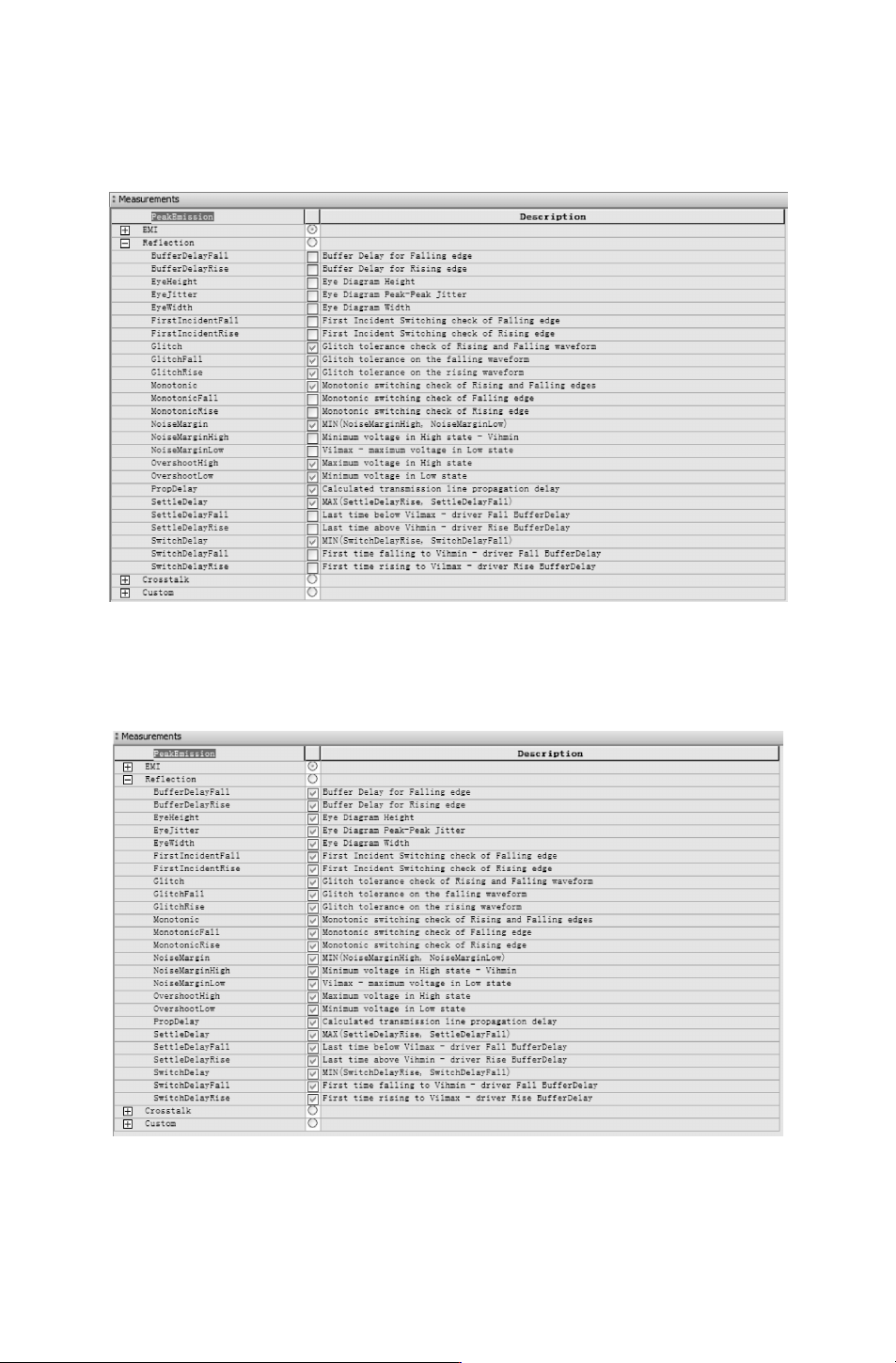

图 1－10　查看显示类型

在 “Reflection”选项组下选择表格中某一单元，单击鼠标右键在弹出的菜单中选择

“

Allon（全选）”，勾选 “Reflection” 选项组下所有默认的仿真测量，如图 1－11所示。

图 1－11　勾选所有仿真测量

单击表格区域 “Reflection”前面的 “－”号，则收起反射测量内容。
