没有实际意义，只能用于辅助读图。
放置网络标签的步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“NetAlias（网络名）” 命 令或单击 “Draw
（绘图）”工具栏中的 “Placenetalias（放置网络名）”按钮 ，也可以按下快捷键 〈N〉，激
活命令。
2.弹出 “PlaceNetAlias（放置网络名）” 对话框，如图 6－55所示。在该对话框中可以
对 “网络”的颜色、位置、旋转角度、名称及字体等属性进行设置。
●
在 “Alias（别名）”文本框中输入网络名称；
●
在 “Color（颜色）” 下拉列表中选择网络标签名称显示的颜色；
●
单击 “Font（字体）”选择项下 “Change（更改）” 按钮，弹出 “字体” 对话框，如
图
6－56所示，设置字体大小及形状。
●
在 “Rotation（旋转）”选项组下显示旋转的四个角度：0°、90°、180°、270°。
属性编辑结束后单击 “OK （确定）”按钮即可关闭该对话框。

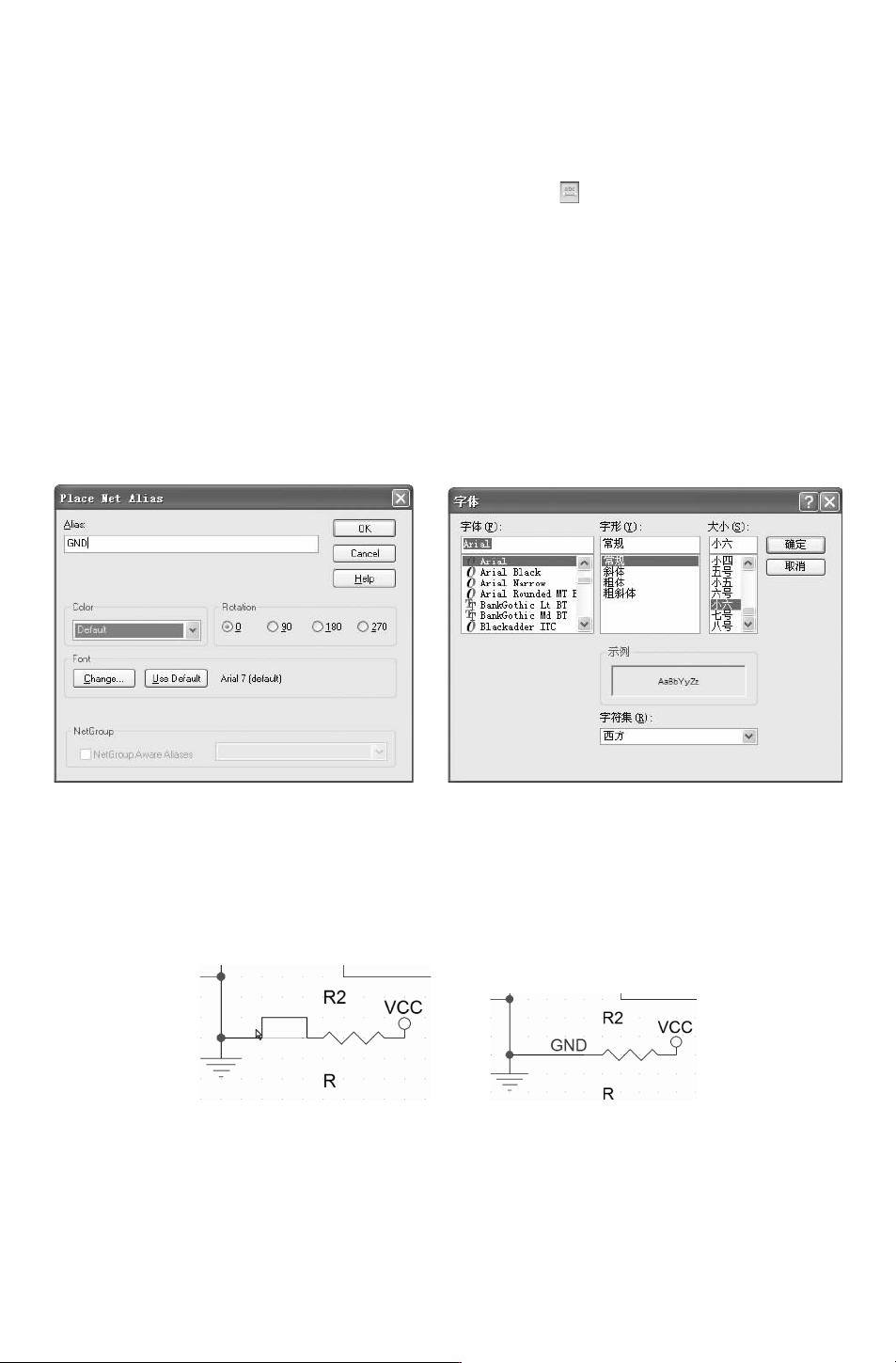

图 6－55　网络标签属性设置 图 6－56　“字体”对话框
3.这时鼠标带有一个矩形框的图标，移动光标到需要放置网络标签的导线上，如图 6－57
所示，单击鼠标即可完成放置，如图 6－58所示。此时鼠标仍处于放置网络标签的状态，重
复操作即可完成放置其他的网络标签。右击鼠标选择 “EndMode（结束操作）” 命令或者按
下 〈Esc〉键便可退出操作。
图 6－57　显示光标
　　　
图 6－58　放置网络标签
4.网络标签命名规则如下：
1） 对总线进行命名。有以下三种形式：BUS［0..11］、BUS［0：11］和 BUS［0－11］，其
中 “［”与数字、字母间不能有空格，如图 6－59所示。
031

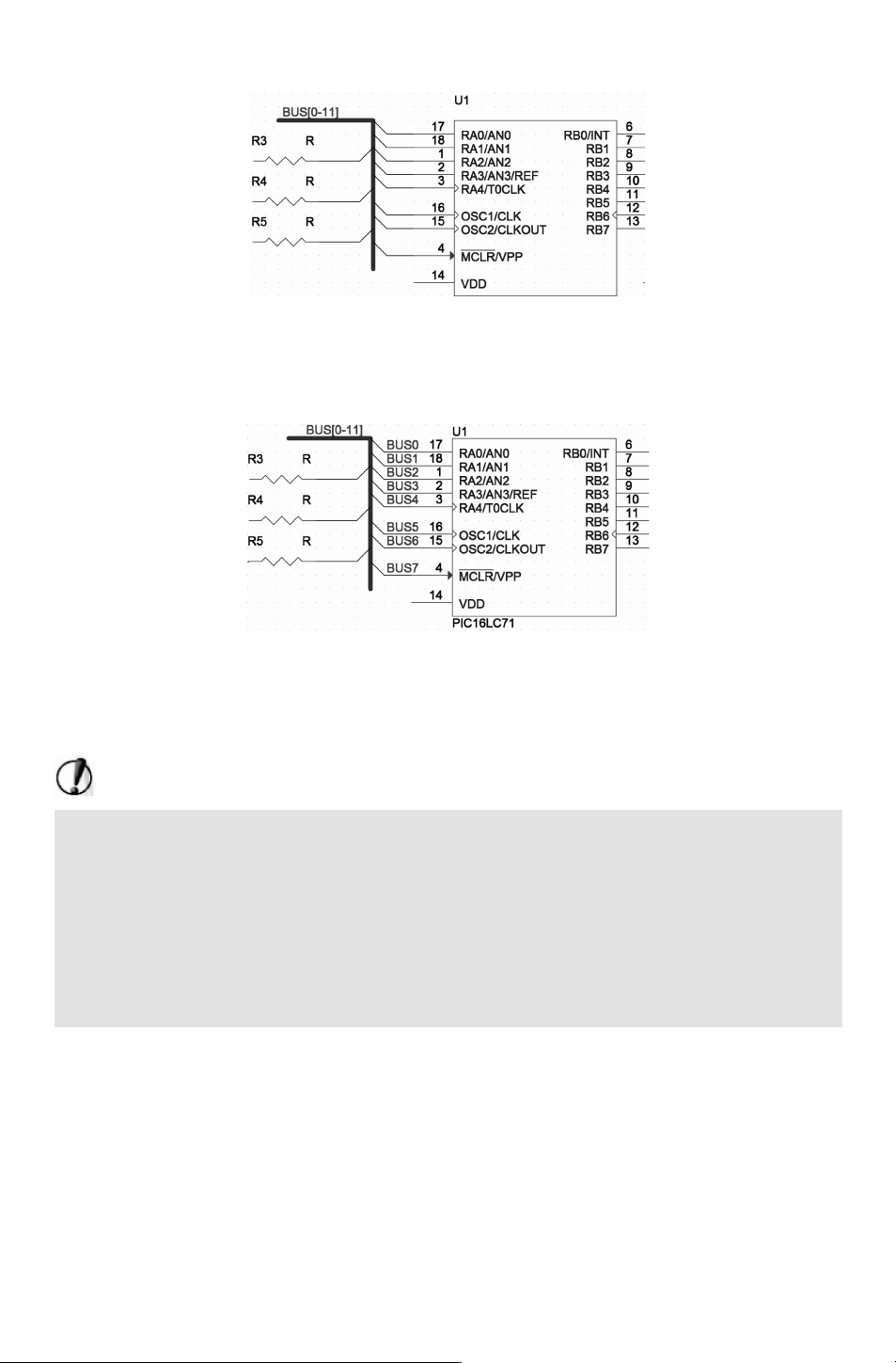

图 6－59　对总线命名
2）对与总线分 支 连 接 导 线 命 名。若总线名称为 BUS［0－11］，则导线名称必须为
BUS0、BUS1等，如图 6－60所示。
图 6－60　对导线进行命名
由于总线与总线分支相连接的线一般较多，因此在进行命名过程中，按住 〈Ctrl〉 键，
选中导线，依次在选中的导线上放置网络标签，名称依次递增。
注意：
总线和导线信号线之间只能通过网络标签来实现电气连接。
若总线不仅过总线分支，直接与导线连接，虽然在连接处也显示连接点，但这种连接
没有形成真正的电气连接，总线电器信号的传递必须经过总线分支，同时总线与其相连的
导线必须偶遇符合命名规则的名称 （用网络标签实现）。
与导线连接相同，两段总线如果形成 T型连接，则自动放置电气节点，形成电气连
接；若两段线十字交叉，则默认是不相交，没有电气连接，不自动添加电气节点，若要形
成电气连接，则需要手动添加电气节点。
6.2.13　放置不连接符号
在电路设计过程中，系统进行电气规则检查 （ERC） 时，有时会产生一些错误报告。
例如，出于电路设计的需要，一些元器件的个别输入引脚有可能被悬空，但在系统默认情况
下，所有的输入引脚都必须进行连接，这样在 ERC时，系统会认为悬空的输入引脚使用错
误，并在引脚处放置一个错误标记。
为了避免用户为检查这种 “错误” 而浪费时间，可以使用不连接符号，让系统忽略对
131
此处的 ERC测试，不再产生错误报告，也称之为忽略 ERC测试点。
放置不连接符号的具体步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“NoConnect（不连接）” 命令或单击 “Draw
（绘图）”工具栏中的 “Placenoconnect（放置不连接符号）” 按钮 ，也可以按下快捷键
〈
X〉，这时鼠标上带有一个浮动的小叉 （不连接符号）。
2.移动光标到需要放置不连接符号的位置处，单击鼠标即可完成放置，如图 6－61所
示。此时鼠标仍处于放置不连接符号的状态，重复操作即可完成放置其他的不连接符号。右
击鼠标选择 “EndMode（结束模式）” 命令或者按下 〈Esc〉 键便可退出操作。

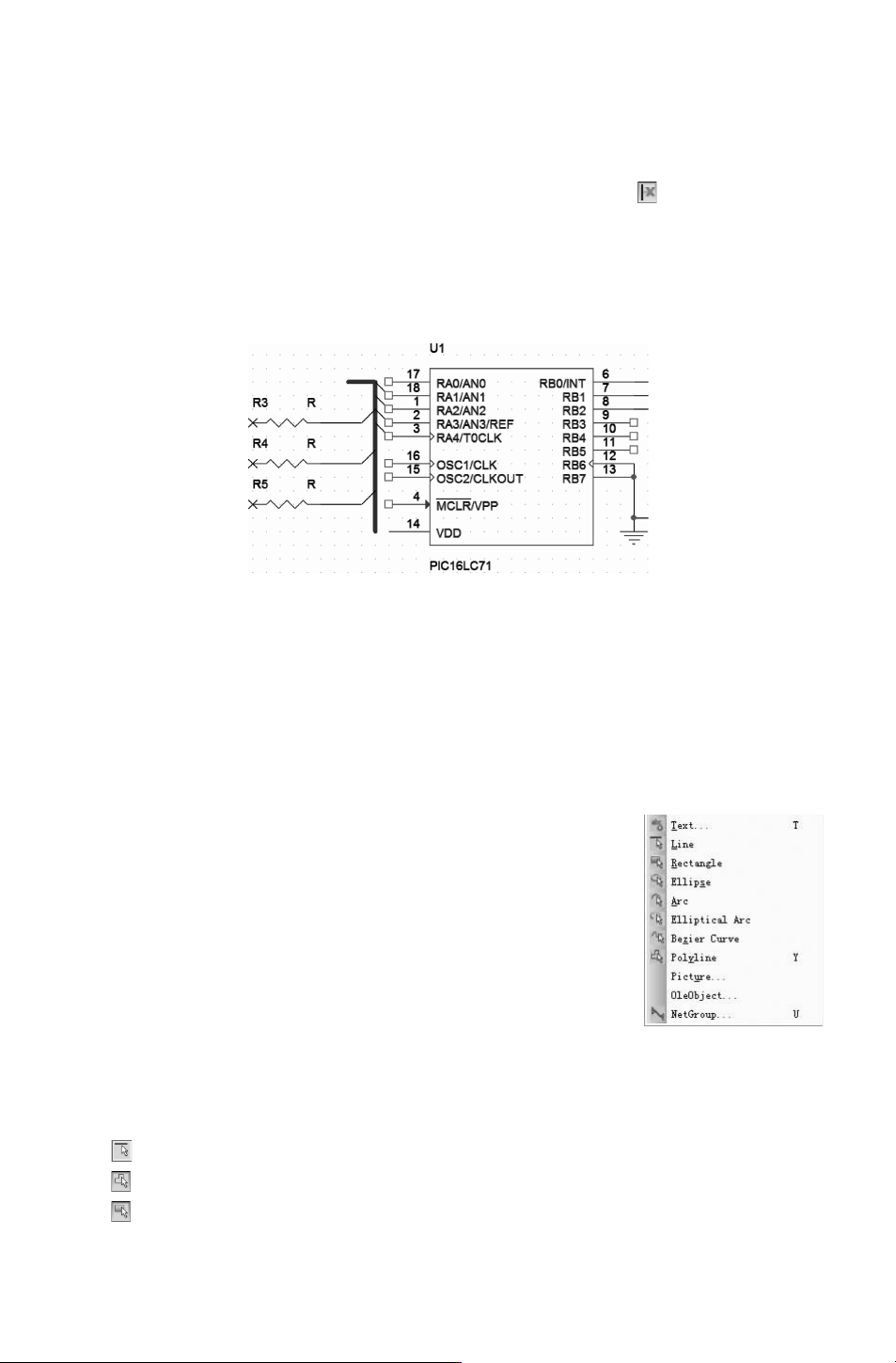

图 6－61　放置忽略 ERC测试点
6.3　绘图工具
在原理图编辑环境 “Place（放置）” 菜单栏与 “Draw （绘图）”工具栏中，用于在原理
图中绘制各种标注信息，使电路原理图更清晰，数据更完整，可读性更强。该图形工具中的
各种图元均不具有电气连接特性，所以系统在做 ERC及转换成网络表时，它们不会产生任
何影响，也不会附加在网络表数据中。
图 6－62　绘图菜单
绘图工具主要用于在原理图中绘制各种标注信息以及各种图
形，也可在原理图库中应用绘制工具。
由于绘制的这些图形在电路原理图中只起到说明和修饰的作
用，不具有任何电气意义，所以系统在做电气检查 （ERC） 及转
换成网络表时，它们不会产生任何影响。
1.菜单栏 “Place（放置）”中的绘图工具菜单命令如图 6－62
所示，选择菜单中不同的命令，就可以绘制各种图形。
2.选择菜单栏中的 “View （视图）”
→
“Toolbar（工具栏）”
下的 “Draw （绘图）” 命令，打开 “Draw （绘图）” 工具栏，如
图 6－63所示。工具栏中框选的各项按钮与绘图工具菜单中的命令具有对应关系，具体介绍
如下：
●
：用来绘制直线。
●
：用来绘制多段线。
●
：用来绘制矩形。
