2 ） “ G r i d S t y l e ” ：网 格 类型 。 ● “ D o t s ” ： 点状 格 点。 ● “ L i n e s ” ： 线状 格 点。 3 ） “ G r i d s p a c i n g ” ： 网格 排 列。 ● “ P o i n t e r s n a p t o g r i d ” ：光 标 随格 点 移动 。 4 . 2 . 3 设置 缩 放窗 口 图 4 － 8 所 示 的 “ P a…
注意：
选择不同选项的颜色块，打开的对话框名称不同，但显示信息与设置方法相同，这里
不再一一赘述。
：单击此按钮，选用默认值。
4.2.2 格点属性
图 4－7所示的 “GridDisplay（格点属性）” 选项卡主要用来调整显示网格模式，应用范
围主要在原理图页及元件编辑两个方面。
图 4－7 “GridDisplay（格点属性）” 选项卡
整个页面分为两大部分：
1.“SchematicPageGrid”：原理图页网格设置。
1）“Visible”：可见性设置。
●
“Displayed”：可视性。勾选此复选框，原理图页网格可见，反之，不可见。
2）“GridStyle”：网格类型。
●
“Dots”：点状格点。
●
“Lines”：线状格点。
3）“Gridspacing”：网格排列。
●
“Pointersnaptogrid”：光标随格点移动。
2.“PartandSymbolGrid”：元件或符号网格设置。
1）“Visible”：可见性设置。
●
“Displayed”：可视性。勾选此复选框，元件或符号网格可见，反之，不可见。
18
2）“GridStyle”：网格类型。
●
“Dots”：点状格点。
●
“Lines”：线状格点。
3）“Gridspacing”：网格排列。
●
“Pointersnaptogrid”：光标随格点移动。
4.2.3 设置缩放窗口
图 4－8所示的 “PanandZoom （缩 放的 设定）” 选 项卡 用来 设置 图样 放大 与缩 小的
倍数。

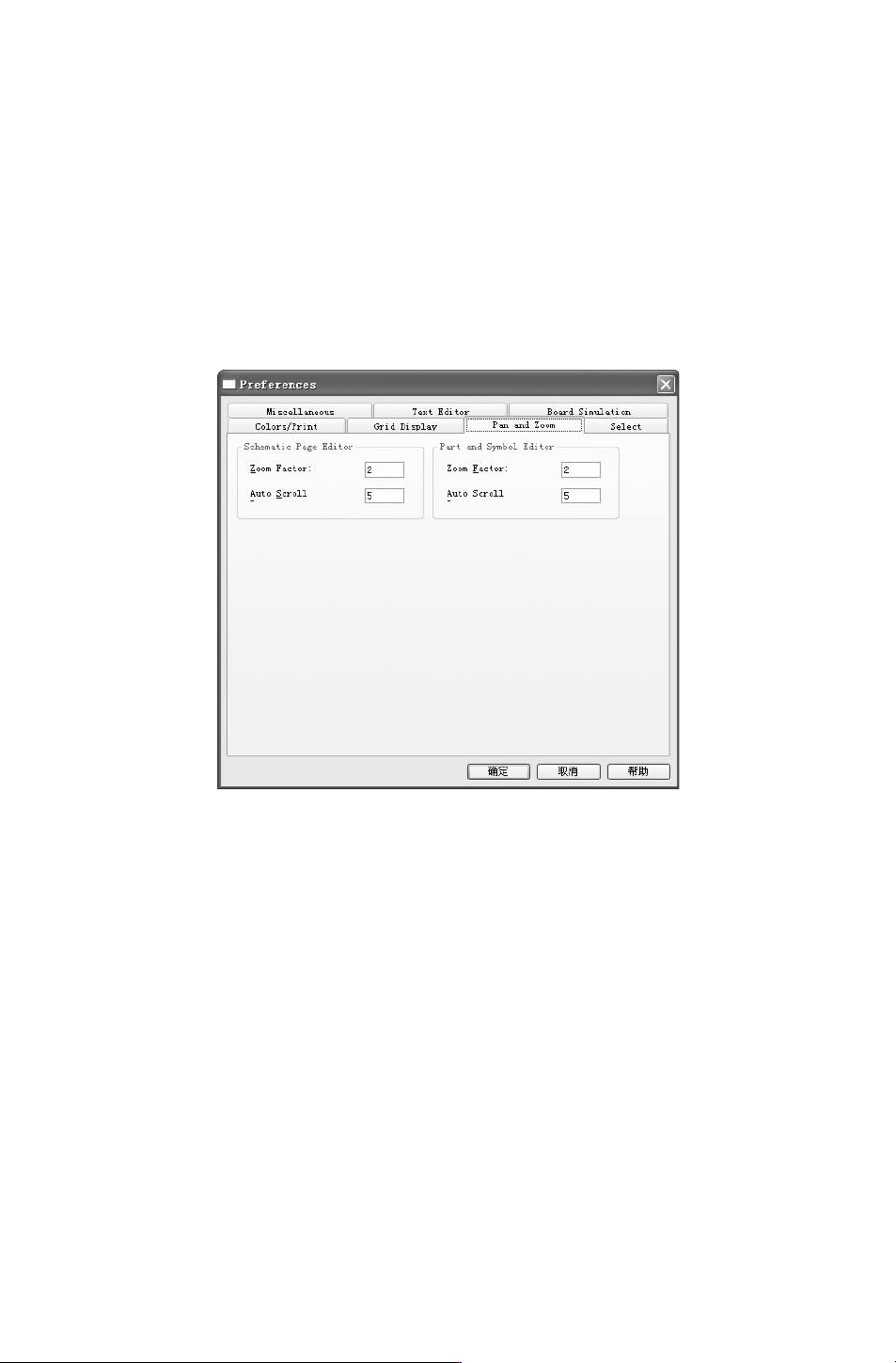

图 4－8 “PanandZoom （缩放的设定）”选项卡
此标签页分为两大部分：
1.“SchematicPageEditor”：原理图页编辑设置。
1）“ZoomFactor”：放大比例。
2）“AutoScroll”：自动滚动。
2.“PartandSymbolEditor”：元件或符号网格设置。
1）“ZoomFactor”：放大比例。
2）“AutoScroll”：自动滚动。
其余选项这里不再赘述。
4.3 设计向导设置
原理图设计环境的设置主要包括：字体的设置、标题栏的设置、页面尺寸的设置、边框
显示的设置、层次图参数的设置及 SDT兼容性的设置。
28
选择菜单栏中的 “Options（选项）”
→
“DesignTemplate（设计向导）” 命令，系统将
弹出 “
DesignTemplate（设计向导）”对话框，如图 4－9所示。

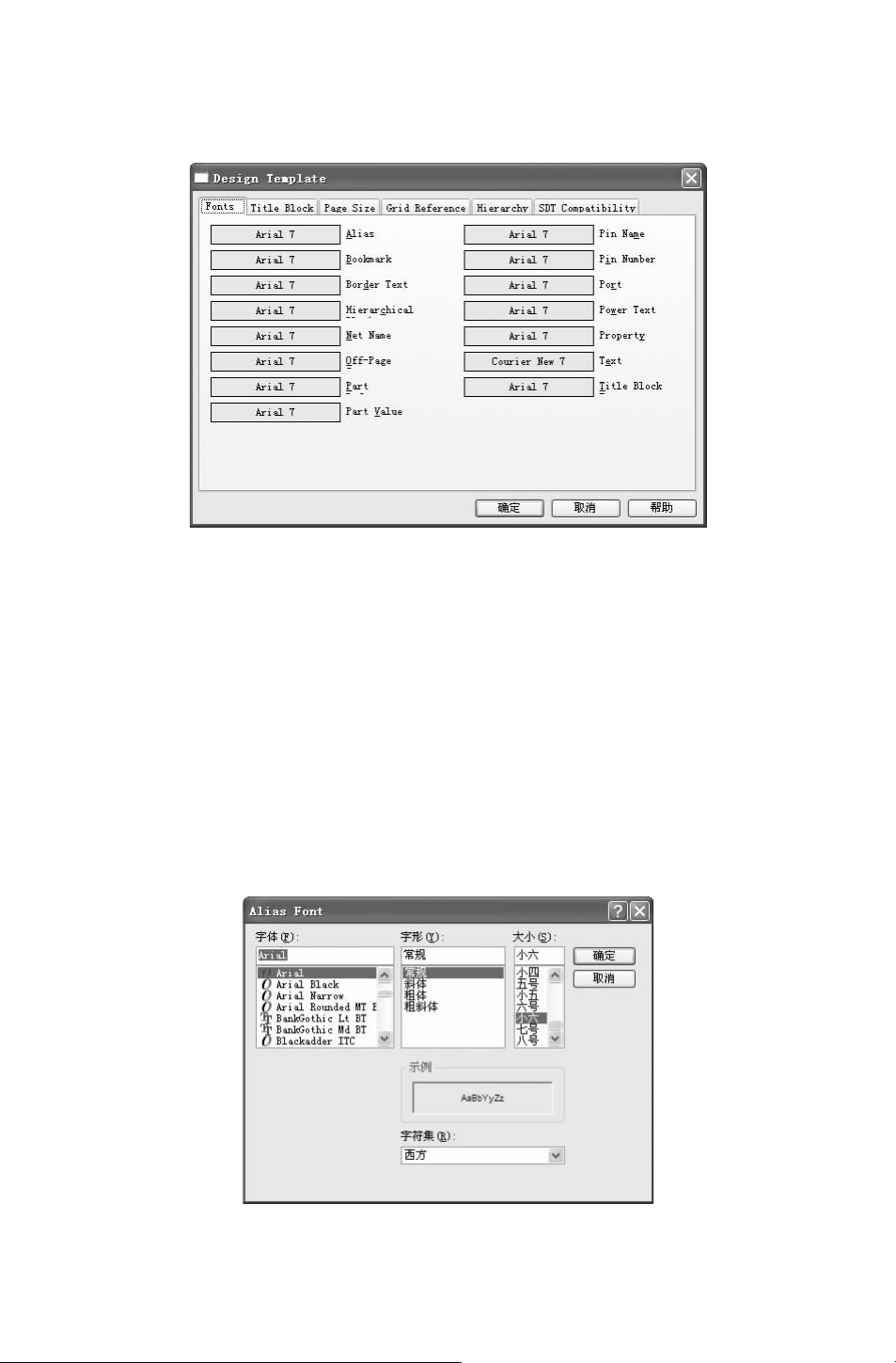

图 4－9 “DesignTemplate（设计向导）”对话框
在该对话框中可以设置题头、字体大小、页面尺寸、网格尺寸及显示打印方式等。设置
结果对原理图的电气特性没有影响，也可采用默认设置。通常为了绘制方便，只选择修改背
景颜色，网格大小及显示方式。最重要的设置是页面的大小，通常用 A4或 A3即可。
该对话框包括
6个选项卡，下面进行一一介绍。
1.“Fonts（字体）” 选项卡
选择 “Fonts（字体）”选项卡，在该选项卡中对所有种类的字体进行设置，如图 4－9
所示。在该选项组下显示可以设置颜色的不同组件，勾选选项前面的复选框，在图样中显示
对应字体。
当要改变某项的字体属性时，只需单击对应的字体块，即可打开如图 4－10所示的字体
设置对话框，进行相应设置。
图 4－10 字体设置对话框
