图 1 2 － 9 9 完 成布 线 设定 ） ” 命 令， 系 统弹 出 “ G l o s s i n g C o n t r o l l e r （ 优 化 控 制 ） ” 对 话 框 ， 勾 选 “ F i l e d a n d t a p e r - e d t r a c e （ 修 整 锥形 线 ） ” ， 其 余选 项 选择 默 认设 置 ，如 图 1 2 － 1 0 0 所 示 。 2 ） 单击 按 钮 ，为 对 象…

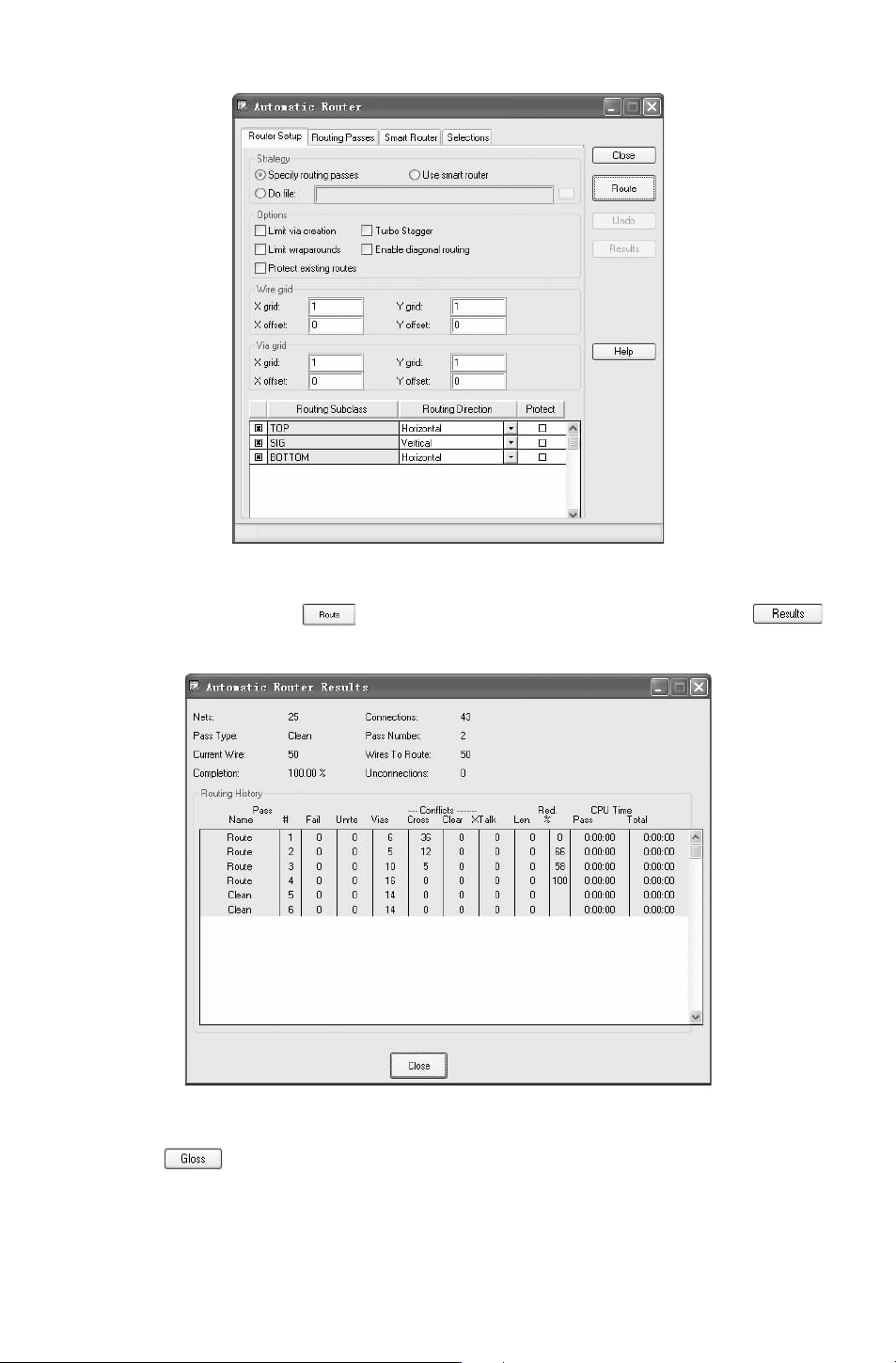

图 12－97 “AutomaticRouter（自动布线）”对话框
3）默认参数设置，单击 按钮，开始进行自动布线，完成布线后，单击 按
钮，显示布线结果，如图 12－98所示。
图 12－98 布线结果
4）单击 按钮，关闭对话框。完成布线结果如图 12－99所示。
15.补泪滴。该环节具体步骤如下：
1）选择菜单栏中的 “Route（布线）”
→
“Gloss（优化设计）”
→
“Parameters（参数
363

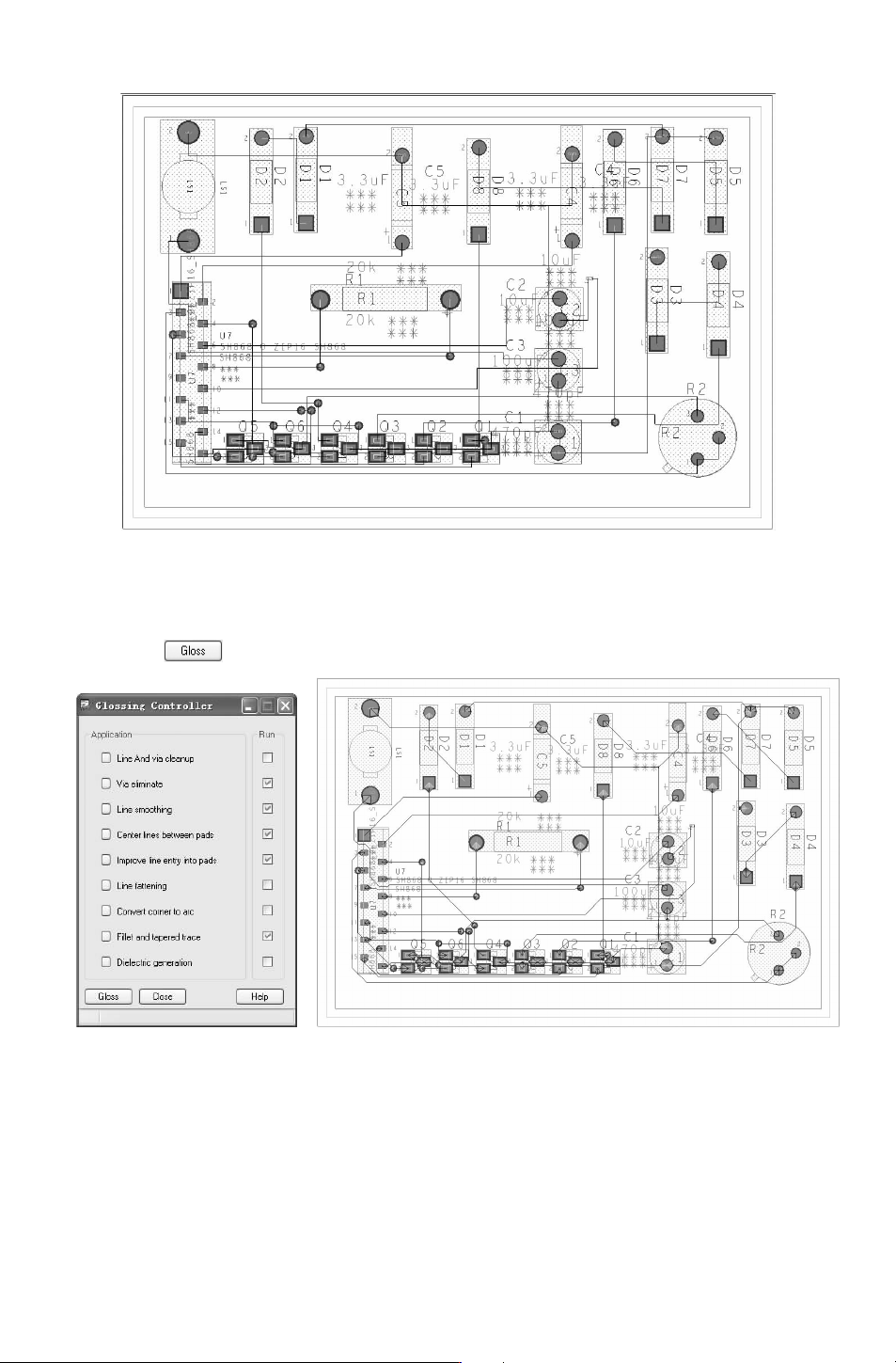

图 12－99 完成布线
设定）” 命令，系统弹出 “GlossingController（优化控制）” 对话框，勾选 “Filedandtaper-
edtrace（修整锥形线）”，其余选项选择默认设置，如图 12－100所示。
2）单击 按钮，为对象添加泪滴，结果如图 12－101所示。
图 12－100 “GlossingController
（优化控制）” 对话框
图 12－101 补泪滴
12.5.2 晶体管电路 PCB设计
1.创建电路板
选择菜单栏中的 “File（文件）”
→
“New （新建）” 命令或单击 “Files（文件）” 工具
463
栏中的 “New （新建）” 按钮 ，弹出如图 12－102所示的 “NewDrawing（新建图样）” 对
话框。

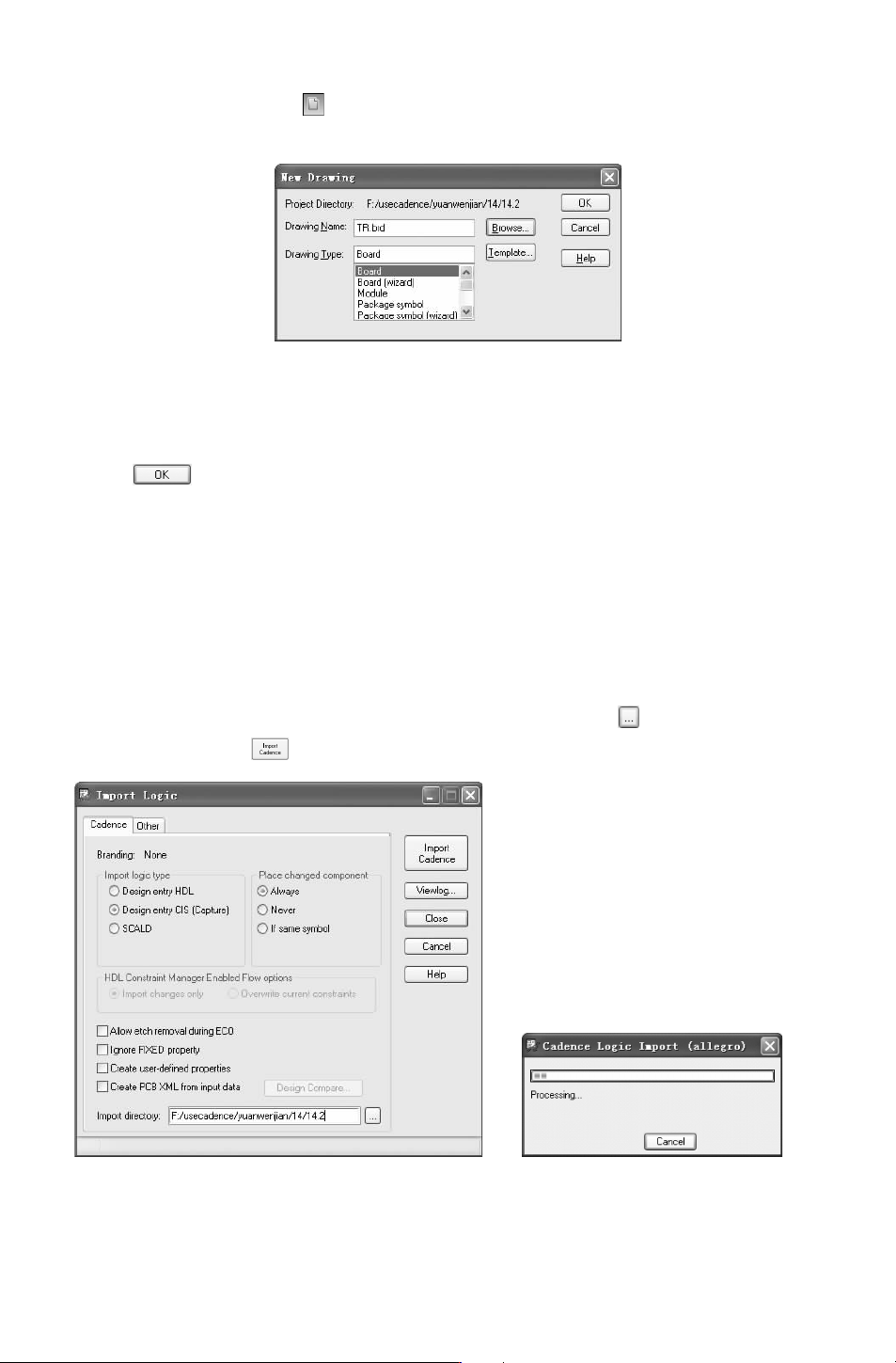

图 12－102 “NewDrawing（新建图样）”对话框
在 “DrawingName（图样名 称）” 文 本 框 中 输 入 图 样 名 称 “TR”；在 “DrawingType
（图样类型）” 下拉列表中选择图样类型 “Board”。
单击 按钮，结束对话框，进入设置电路板的工作环境。
2.导入原理图网络表信息
选择菜单栏中的 “File（文件）”
→
“Import（导入）”
→
“Logic（原理图）” 命令，弹
出如图 12－103所示的 “ImportLogic（导入原理图）”对话框。打开 “Cadence” 选项卡，导
入在 Capture里的输出网络表。
在 “Importlogictype（导入的原理图类型）” 选项组下勾选 “DesignentryCIS（Cap-
ture）” 选项；在 “Placechangedcomponent（放置修改的元件）” 选项组下默认选择 “Al-
ways
（总是）”。
在 “Importdirectory（导入路径）” 文本框中，单击右侧按钮 ，在弹出的对话框中选
择网表路径目录，单击 按钮，导入网络表，出现进度对话框，如图 12－104所示。
图 12－103 “ImportLogic（导入原理图）” 对话框 图 12－104 导入网络表的进度对话框
当执行完毕后，若没有错误，在命令窗口中显示完成信息：
563
