5.使用同样的方法，所有引脚属性全部设定完成后如图 2－29所示。这样就建好了一个
库元件
55453／LCC。在绘制电路原理图时，只需要将该元件所在的库文件打开，就可以随时
取用该元件了。
图 2－28 “PinProperties（引脚属性）”对话框 图 2－29 设置完成的元件
6.当引脚数很多时，在元件图形上逐个选择引脚编辑属性较浪费时间，这里介绍统一
编辑的方法。
7.首先框选所有引脚，如图 2－30所示，显示选中所有引脚，选择 “Edit（编辑）”
→
“Poperties（属性）”命令或按 〈ctrl＋E〉 键，弹出 “BrowseSpreadsheet” 对话框，可以对
该元件所有引脚进行一次性的编辑设置，如图 2－31所示。
图 2－30 显示选中所有引脚 图 2－31 设置所有引脚
8.在 “Type（类型）”下拉列表中显示可供选择的 8种类型，如图 2－32所示。在对应
的引脚行中设置是否勾选 “Clock”、“Dot”复选框。
图 2－32 “BrowseSpreadsheet”对话框
52
2.3.5 绘制含有子部件的库元件
在图 2－33中显示含有四个子部件的库元件，绘制子部件的细节如图 2－34所示。
图 2－33 四个子部件的库元件
图 2－34 绘制的子部件
选中新建的库文件 “Library”，选择菜单栏中的 “Design（设计）”
→
“NewPart（新建
元件）” 命令或单击右键在弹出的快捷菜单中选择 “NewPart（新建元件）” 命令，弹出如
图 2－35所示的 “NewPartProperties（新建元件属性）”对话框。
在该对话框中 “PartsperPkg” 文本框中输入 2，即新建包含两个部件的库元件，单击
按钮，弹出如图 2－36所示的元件编辑对话框，在该界面可以进行元件的绘制。
62

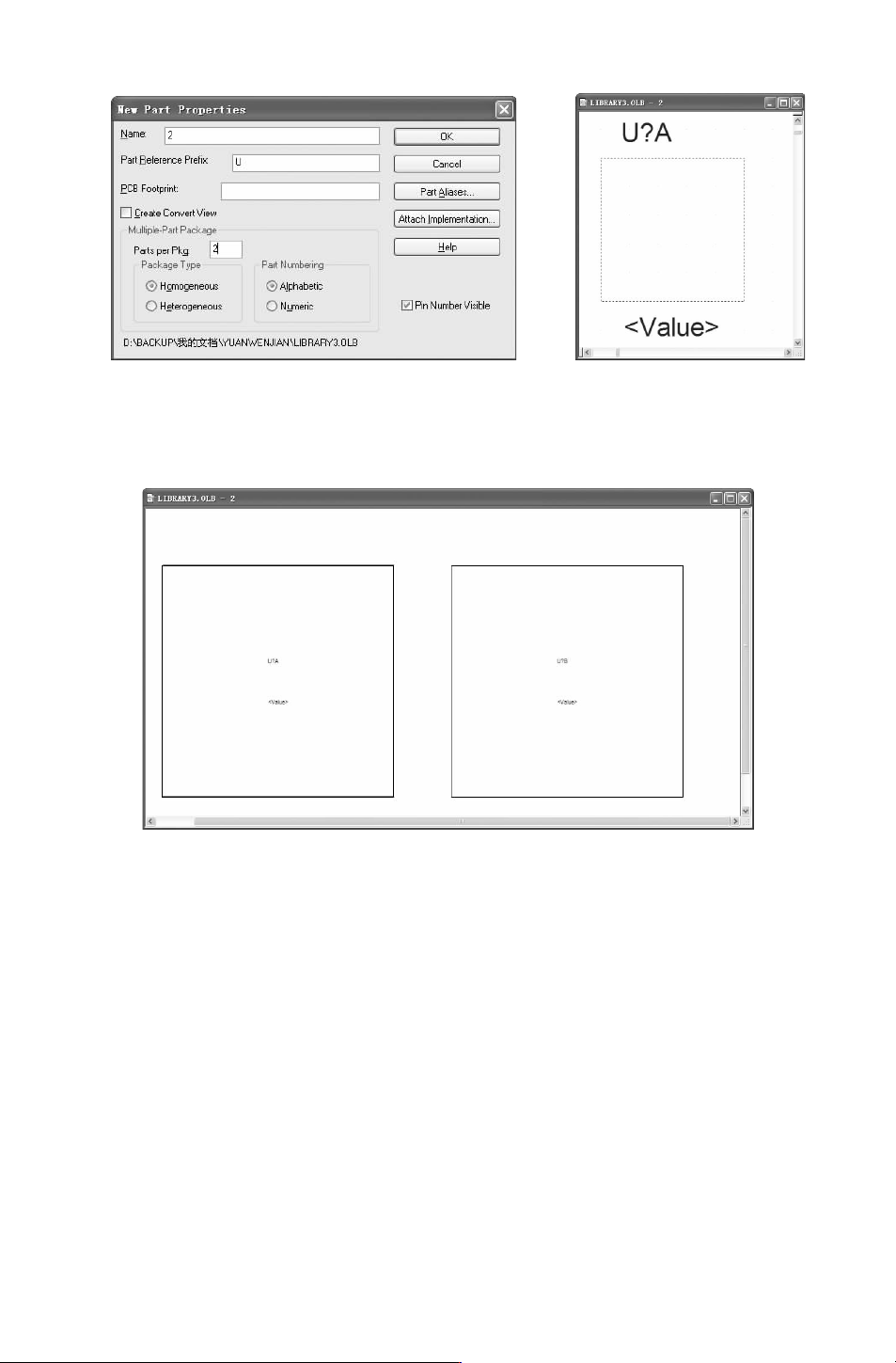

图 2－35 “NewPartProperties（新建元件属性）” 对话框 图 2－36 元件编辑对话框
选择菜单栏中的 “View （视图）”
→
“Package（部件）”命令，可以在工作窗口显示整
个库元件内所有部件，如图 2－37所示。
图 2－37 显示所有部件
在该窗口绘制库元件，具体绘制方法与上面单个部件的元件相同，这里不再赘述。
2.4 库文件管理器
除了直接在 OrCADCaptureCIS图形窗口中创建元件库文件、绘制库元件外，Cadence
还提供了一个独立的编辑器 LibraryExplorer，可以用来创建和维护构建区的库，可以创建和
维护库的分类元件，可以进行元件的校验，在构建区可以导入导出文件、元件和库，也可以
创建库和元件。
2.4.1 库管理工具
1.执行 “开始”
→
“程序”
→
“CadenceSPB16.6”
→
“ProjectManager” 命令，将弹
出 “CadenceProductChoices” 对话框。
