图 1 2 － 2 5 “ L a y o u t C r o s s S e c t i o n ” 对话 框 （ 二 ） 3 ） 选择 菜单 栏 中的 “ D i s p l a y （ 显 示 ） ” → “ C o l o r （ 颜 色 ） ” → “ V i s i b i l i t y （ 可 见 性 ） ” 命令 ， 将 弹 出 “ C o l o r D i a l o g （ 颜 色 ） ” 对 话 框 ， 在 这…

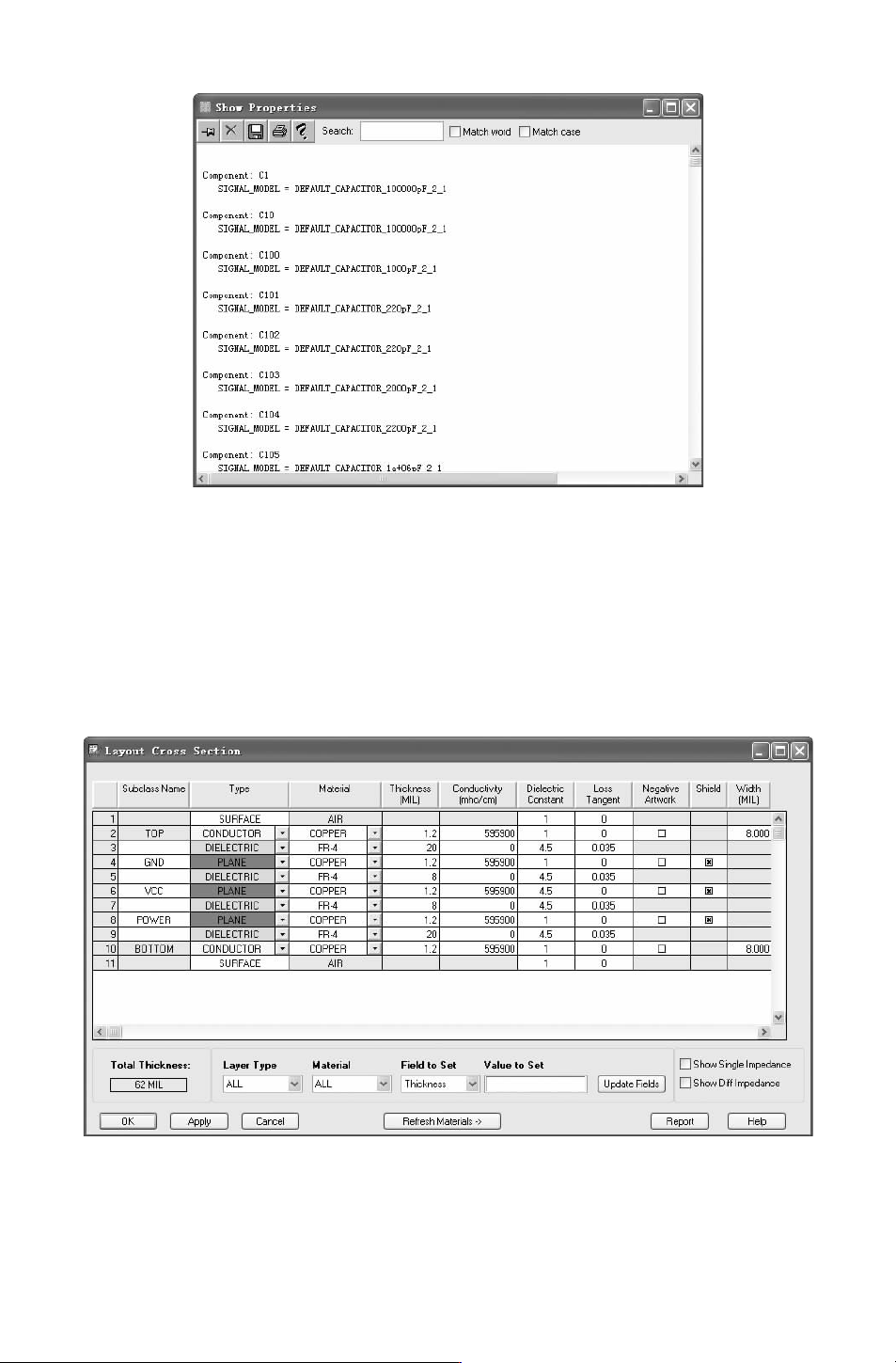

图 12－23 “ShowProperties”（显示属性） 窗口
结构对称。对于母板的层排布，现有母板很难控制平行长距离布线，对于板级工作频率在
50MHz以上的 （50MHz以下的情况可参照，适当放宽），建议排布原则：元件面、焊接面
为完整的地平面 （屏蔽）；无相邻平行布线层；所有信号层尽可能与地平面相邻；关键信号
与地层相邻，不跨分割区。
1）选择菜单栏中的 “Setup（设置）”
→
“Cross－Section（层叠管理）” 命令，将弹出
“LayoutCrossSection（层叠设计）” 对话框，如图 12－24所示。
图 12－24 “LayoutCrossSection（层叠管理器）” 对话框 （一）
2）在对话框列表内右击鼠标，在弹出的菜单中选择 “AddLayer（增加层）” 命令，添
加两个布线内层，并修改属性，如图 12－25所示。
923

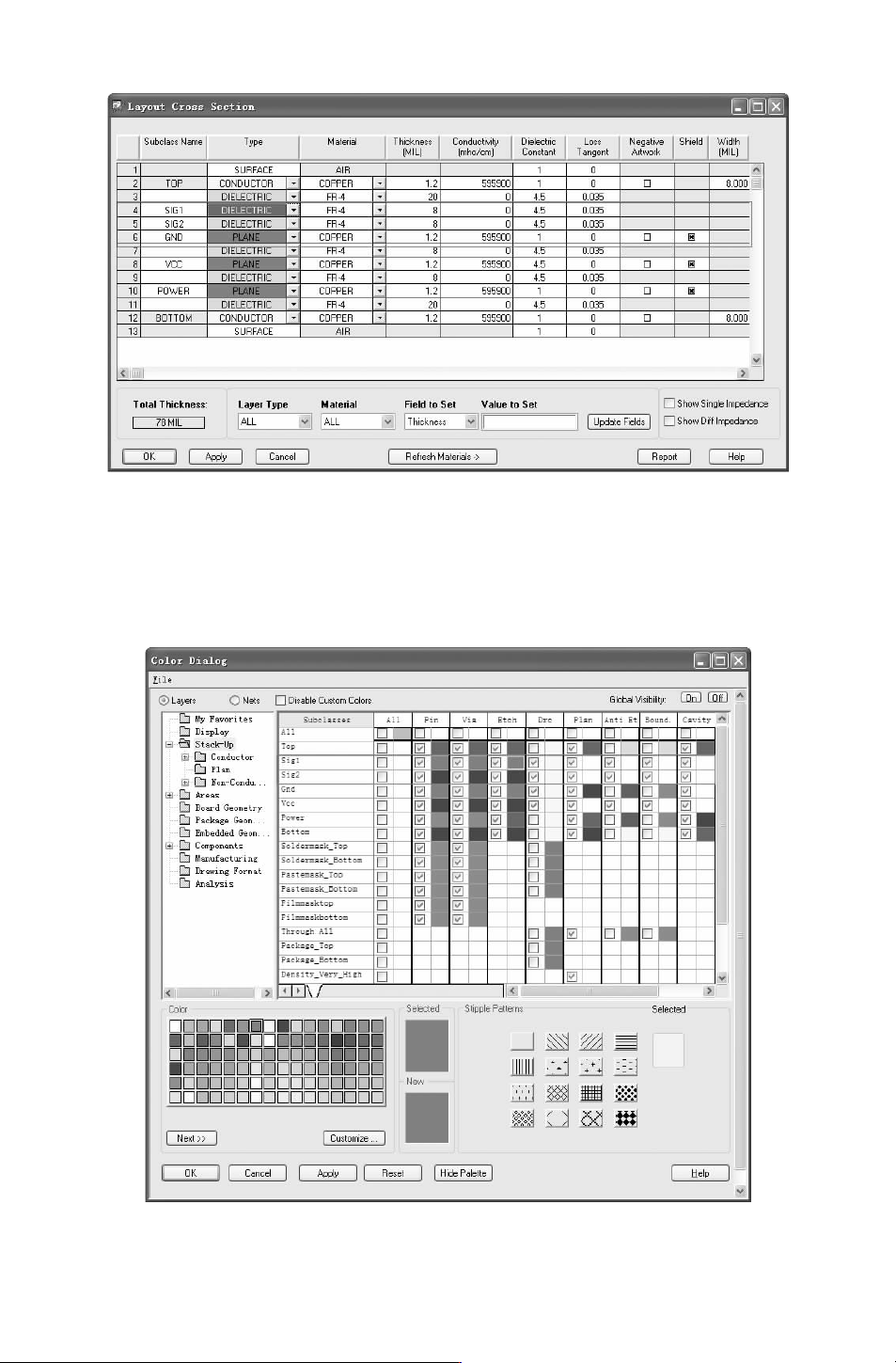

图 12－25 “LayoutCrossSection” 对话框 （二）
3）选择菜单栏中的 “Display（显示）”
→
“Color（颜色）”
→
“Visibility（可见性）”
命令，将 弹 出 “ColorDialog（颜 色）” 对 话 框，在 这 可 以 对 各 电 气 层 的 “Pin”、“Via”
“Etch”以及 “Drc”等的颜色进行设置，如图 12－26所示。完成设置后单击 “OK （确定）”
按钮，关闭对话框。
图 12－26 “ColorDialog（颜色）” 对话框
033
4）选 择 菜 单 栏 中 的 “Setup（设 置 ）”
→
“Constraints（约 束 ）”
→
“SpacingNet
Overrides
（忽略网络间隔）” 命令，在 “Find（查找）” 面板中的 “FindByName（按名
称查找）” 中选择 “Net（网络）” 选项，单击 “More（更多）” 按钮进入图 12－27所示对
话框。

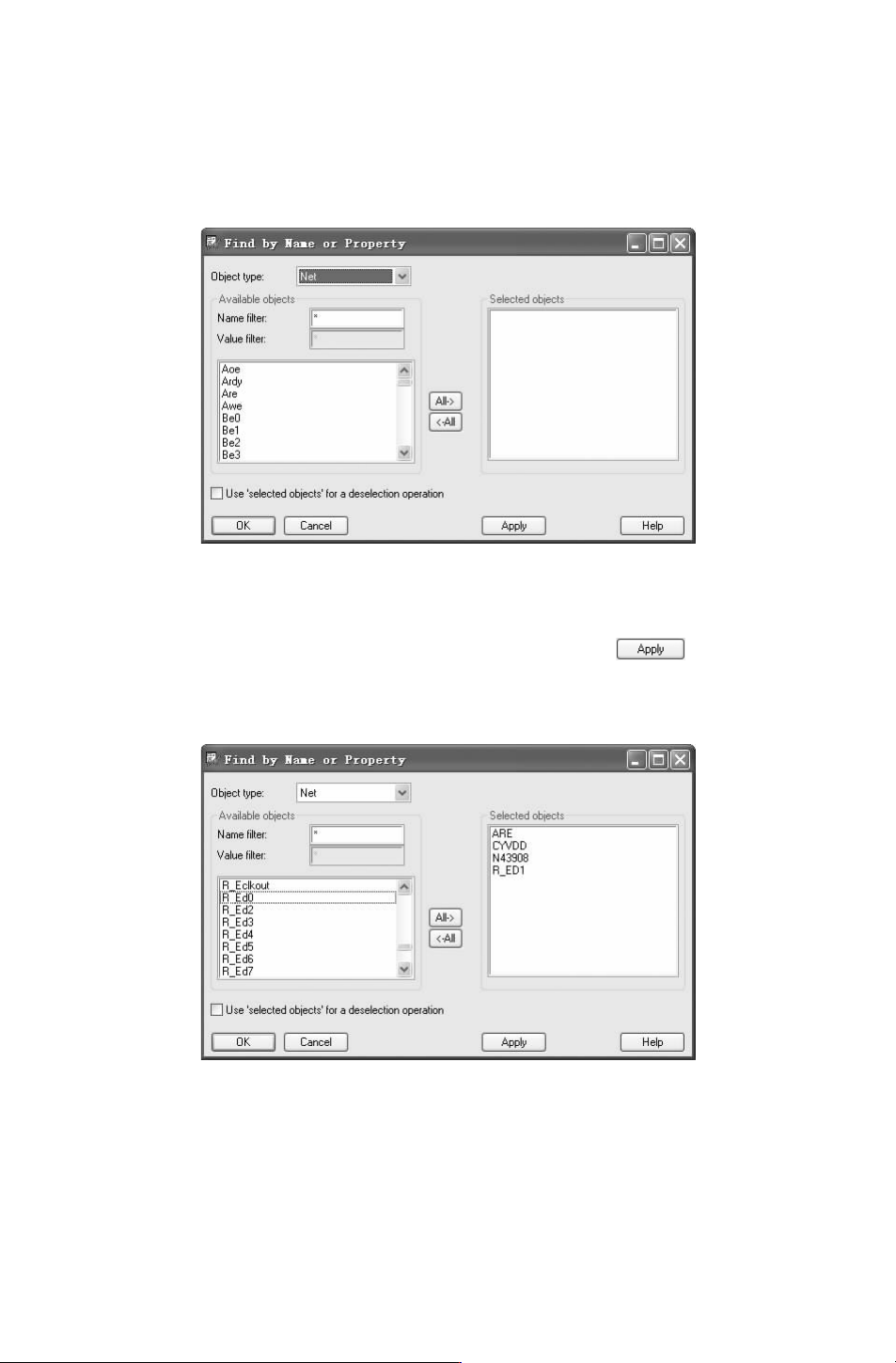

图 12－27 “FindbyNameorProperty”对话框 （二）
5）在弹出对话框内的 “AvailableObjets（有效对象）” 列表中选择需要的项目添加到
“Seletedobjects（选择对象）” 列表中，如图 12－28所示，单击 按钮，弹出 “Edit
Property
（编辑属性）” 对话框，进行相应的属性设置，如图 12－29所示，单击 “OK （确
定）”按钮，关闭对话框。
图 12－28 “FindbyNameorProperty”对话框 （三）
3.设置电气规则
1）选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
→
“ConstraintManager
（约束管理器）”命令，将弹出 “ConstrainsSystemMaster（约束管理器）” 对话框。
2）在目录树视图内单击 “ElectricalConstraintSet（电气约束设置）” 节点，将显示可进
133
