7.2.2 元器件报表
元器件报表主要用来列出当前工程中用到的所有元件的标识、封装形式、库参考等，相
当于一份元器件清单。依据这份报表，用户可以详细查看工程中元件的各类信息，同时，在
制作印制电路板时，也可以作为元件采购的参考。
1.打开材料报表对话框
选择菜单栏中的 “Tools（工 具）”
→
“Billofmaterials（材料报表）” 命令，或单击
“Capture”工具栏中的 “Billofmaterials（材料报表）”按钮 ，弹出如图 7－15所示的 “Bill
ofMaterials（材料报表）” 对话框，在该对话框中可以设置元件清单参数。

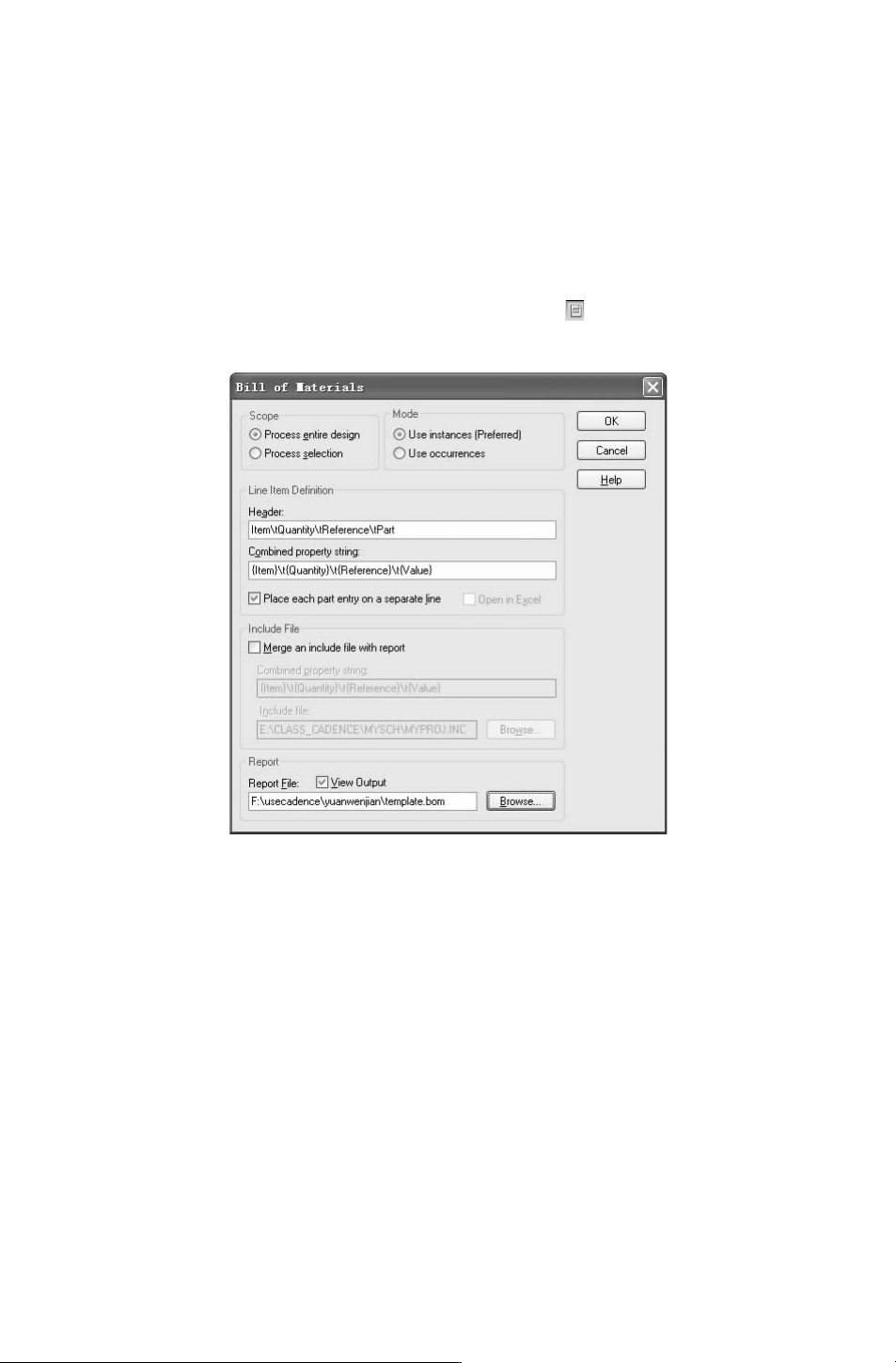

图 7－15 “BillofMaterials（材料报表）”对话框
2.材料报表对话框中参数设置
（1） “Scope（范围）”选项组
●
“Processentiredesign” 生成整个设计的元件清单。
●
“Processselection”生成所选部分元件清单。
（2） “Mode（模式）”选项组
●
“Useinstances（Preferred）”使用当前属性 （推荐）。
●
“Useoccurrences” 使用事件属性。
（
3）“LineItemDefinition（定义元件清单内容）” 选项组
●
“Placeeachpartentryonaseparateline”：勾选此复选框，元件清单中每个元件信息占
一行。
●
“OpeninExcel”：勾选此复选框，以 Excel表格的形式打开文件。
902
（4） “IncludeFiles（包含文件）” 选项组
●
“Mergeanincludefilewithreport”：勾选此复选框，在元件清单中是否加入其他文件。
●
单击 按钮，即可创建完成元件清单，如图 7－16所示。同时在 “ProjectMan-
ager” 项目中的 “Outputs”目录下生成 “template.bom”文件。
图 7－16 元件清单
●
取消勾选 “ViewOutput（显示输出）”复选框，勾选 “OpeninExcel（用表格打开）”
复选框，如图 7－17所示，单击 按钮，创建元件清单，在表格中打开 “tem-
plate.bom”文件，如图 7－18所示。
图 7－17 “BillofMaterials（材料报表）”对话框
012
图 7－18 表格文件
7.2.3 交叉引用元件报表
交互参考表显示元件所在元件库、元件库路径等详细信息。
选择菜单栏中的 “Tools（工具）”
→
“Crossreferenceparts（交叉引用元件）” 命令或
单击 “Capture” 工 具 栏 中 的 “Crossreferenceparts（交 叉 引 用 元 件）” 按 钮 ， 弹 出 如
图
7－19所示的 “CrossReferenceParts（交叉引用元件）” 对话框，在该对话框中可以设置
交互参考表参数。
图 7－19 “CrossReferenceParts（交叉引用元件）” 对话框
下面介绍该对话框中的参数设置。
1.“Scope（范围）” 选项组
●
“Crossreferenceentiredesign”：选择此单选钮，生成整个设计的交互参考表。
●
“Crossreferenceselection”：选择此单选钮，生成所选部分电路图的交互参考表。
