第 11章 布 局
在完成网络表的导入操作后，元件已经加载到电路板文件中，封装元件放置到电路板中
后需要对封装好的元件进行摆放，最后开始元件的布局。
通常好的布局使具有电气连接的元件引脚比较靠近，这样可以使走线距离短，占用空间
比较小，从而使整个电路板结构紧凑，导线能够易于连通，从而获得更好的布线效果。
知识点
●
摆放封装元件
●
基本原则
●
自动布局
●
PCB设计规则
11.1 添加 Room 属性
在不同功能的 Room中放置同属性的元器件，将元件分成多个部分，在摆放元件的时候
就可以按照 Room属性来摆放，将不同功能的元件放在一块，布局的时候方便拾取。简化布
局步骤，减小布局难度。
添加
Room属性有两种方法：一种是在原理图中设置，另一种是在 PCB中设置，在原理
图中添加 Room属性的方法前面已经介绍，现在介绍如何在 PCB中添加 Room属性。
导入网表后，在 allegro页面中，选择菜单栏中的 “Edit（编辑）”
→
“Properties（属
性）”命令，在右侧 “Find（查找）” 面板下方的 “FindByName（通过名称查找）” 下拉列
表中选择 “comporpin”，如图 11－1所示。
单击 “more（更多）” 按钮，弹出 “FindbyNameorProperty（通过名称或属性查找）”
对话框，在该对话框中选择需要设置 Room属性的元件并单击此按钮将其添加到 “Selected
objects（选中对象）”列表框，如图 11－2所示。
单击 按钮，弹出 “EditProperties（显示属性）” 对话框，在左侧 “TableofCon-
tents（目录表）”下拉列表中选择 “Room” 并单击，在右侧显示 “Room” 并设置 “Value
（值）”，在 “Value（值）”文本框中输入 CPU，表示选中的几个元件都是 CPU的元件，或
者说这几个元件均添加了 Room属性，如图 11－3所示。
完成添加后，单击
按钮，完成在 PCB中 Room属性的添加，弹出 “ShowProper-
ties（显示属性）” 对话框，在该对话框中显示元件属性，如图 11－4所示。
992

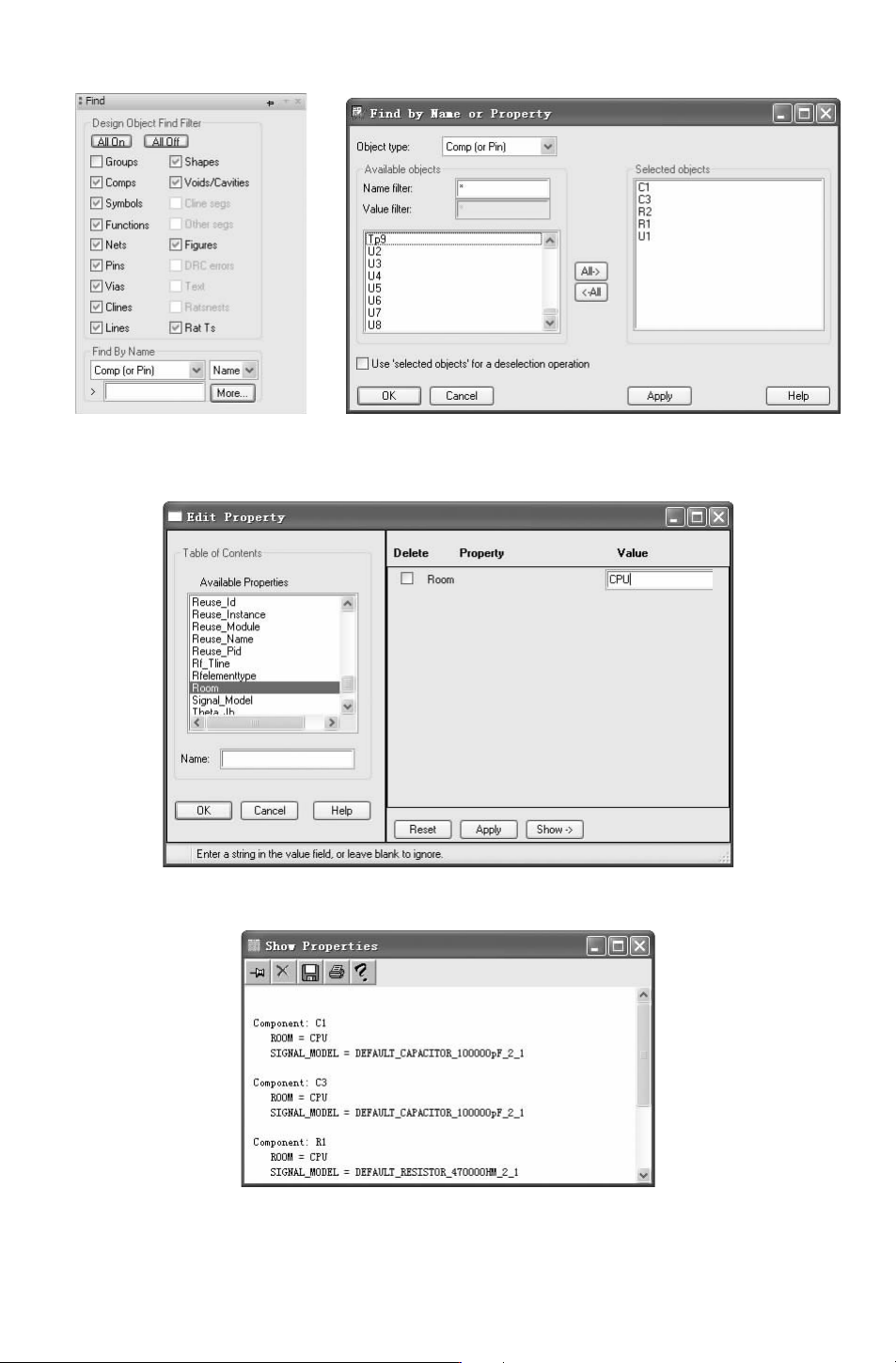

图 11－1 “Find（查找）” 面板 图 11－2 “FindbyNameorProperty
（通过名称或属性查找）”对话框
图 11－3 “EditProperties（显示属性）”
图 11－4 “ShowProperties（显示属性）”对话框
