所示 。 在 “ P a c k a g e T y p e （ 封 装类 型 ） ” 选项 列 表内 显 示 8 种元件 封 装类 型 。 图 9 － 4 4 “ P a c k a g e S y m b o l W i z a r d ” 对 话 框 4 ） 选 择 “ P L C C ／ Q F P ” 选 项，然 后 单 击 按 钮，将 弹 出 “ P a c k a g e S y m b o l W i z a r d －…
形）”和 “Body＿Center”。将 “Textjust” 选择 “Center”，表示 “RefDes” 的文字为中心对
齐。如图
9－41所示。
●
在命令窗口中输入 “x100－350”，按回车键，确定零件中心文字输入的位置。
●
在命令窗口中输入 “o” 文字，然后右击鼠标，在弹出的菜单栏中选择 “Done” 命
令，完成中心位置的确定，如图 9－42所示。
图 9－40 添加零件类型 图 9－41 Options窗口设置内容 （四） 图 9－42 确定零件中心
9.4 操作实例
Allegro的封装库文件可以通过各种编辑器及报表列出的信息，帮助自己进行元器件规
则的有关检查，使自己创建的元器件以及元器件库更准确。
1）执行 “开 始”
→
“程 序”
→
“CadenceSPB16.6”
→
“PCB Editor” 命 令，弹 出
“16.6AllegroPCBDesignGXLProductChoices” 对话框，选择 “AllegroPCBDesignGXL” 选
项，然后选择 按钮，进入设计系统主窗口。
2） 选择菜单栏中的 “File（文件）”
→
“New （新建）”命令，弹出的 “NewDrawing（新建
图样）” 对话框，如图 9－43所示。在 “DrawingName” 文本框内输入 “ATF750C.dra”，在
“DrawingType”下拉列表中选择 “Packagesymbol（wizard）”选项，单击 按钮，设置存储
的路径。
图 9－43 “NewDrawing”对话框
3）完成设置后，单击 按钮，将弹出 “PackageSymbolWizard”对话框，如图 9－44
752
所示。在 “PackageType（封装类型）” 选项列表内显示 8种元件封装类型。

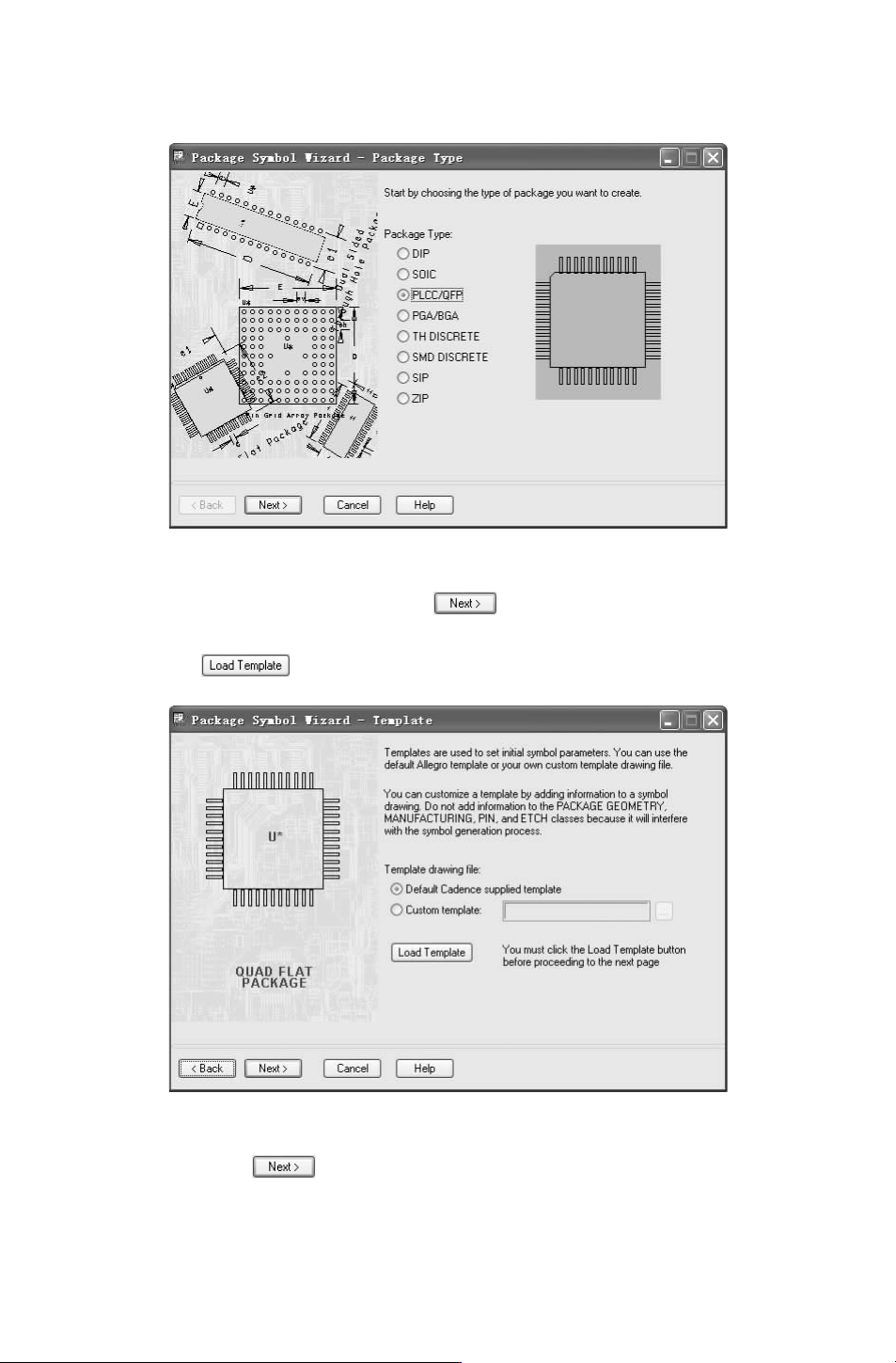

图 9－44 “PackageSymbolWizard”对话框
4）选择 “PLCC／QFP”选项，然后单击 按钮，将弹出 “PackageSymbolWizard－
Template”对话框，如图 9－45所示，选择 “DefaultCadencesuppliedtemplate（使用默认库模
板）”选项，单击 按钮，加载默认模板。
图 9－45 “PackageSymbolWizard－Template”对话框
完成设置后，单击 按钮，弹出 “PackageSymbolWizard－GeneralParameters” 对
话框，如图 9－46所示，在该对话框中定义封装元件的单位及精确度。
852
图 9－46 “PackageSymbolWizard－GeneralParameters” 对话框
5）单击 按钮，弹出如图 9－47所 示 “PackageSymbolWizard－PLCC／QFPPin
Layout”对话框，定义封装引脚数。
图 9－47 “PackageSymbolWizard－PLCC／QFPPinLayout” 对话框
6）单击 按钮，弹出如图 9－48所示 “PackageSymbolWizard－PLCC／QFPParame-
ters” 对话框，定义封装尺寸。
图 9－48 “PackageSymbolWizard－PLCC／QFPParameters”对话框
