按钮 ，粘贴被选中的元件。
（3） 功能键命令
在键盘中按住 〈Ctrl＋V〉 键，粘贴复制的元件。
4.删除元件
删除元件的方法有以下 3种。
（1） 菜单命令
选中要删除的元件，选择菜单栏中的 “Edit（编辑）”
→
“Delete（删除）” 命令，删除
被选中的元件。
（2） 快捷命令
选中要删除的元件，右击弹出快捷菜单，选择 “Delete（删除）” 命令，删除被选中的
元件。
（
3）功能键命令
选中要删除的元件，在键盘中按住 〈Delete（删除）〉 键，删除被选中的元件。
5.2.3 元件的固定
元件的固定是指将原件锁定在当前位置，无法进行移动操作。已经固定的元件不允

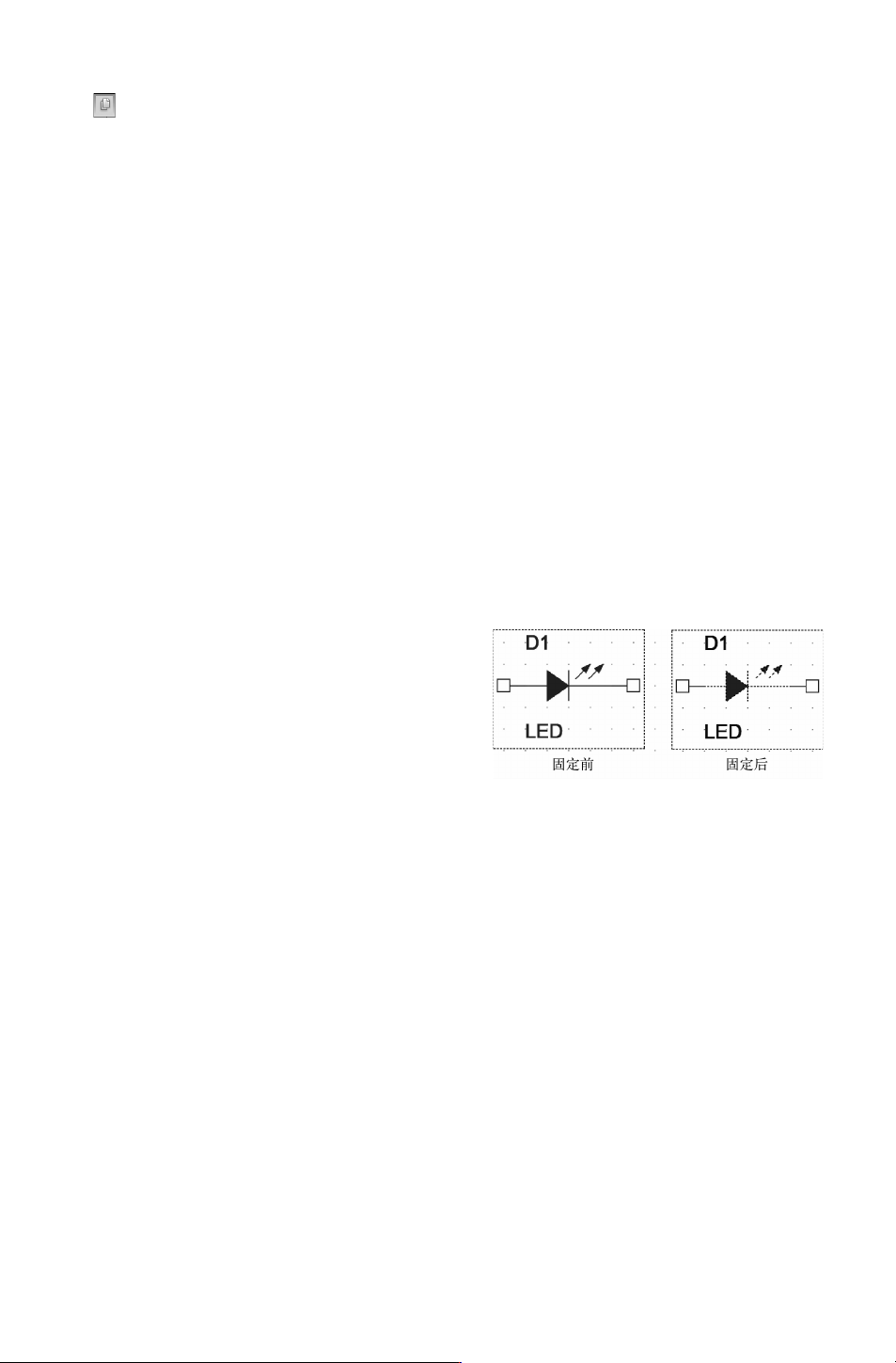

许元件进行其他复制、粘贴及连线操作，图 5－16显示元件固定前后选中后的不同显示
状态。
图 5－16 选中元件
固定元件的方法有以下 3种。
1.菜单命令
在电路原理图上选取需要固定的单个或多个
元件， 选 择 菜 单 栏 中 的 “Edit（编 辑 ）”
→
“Lock（固定）”命令，锁定被选中的元件。
2.执行命令
在电路原理图上选取需要固定的单个或多个
元件，右击弹出快捷菜单，选择 “Lock（固定）” 命令，固定被选中的元件。
3.取消命令
取消固定元件的方法与固定元件的方法相同，选择 “Unlock（取消固定）”命令。
5.3 元件的属性设置
在原理图上放置的所有元件都具有自身的特定属性，在放置好每一个元件后，应该对其
属性进行正确的编辑和设置，以免使后面生成的网络表及制作的 PCB产生错误。
通过属性编辑可以使该对象的电气特性、网络连接关系、所属类型和属性等信息都非常
地清楚。
编辑属性的方法有以下几种：
●
菜单命令：选择菜单栏中的 “Edit（编辑）”
→
“Properties（属性）” 命令。
●
快捷命令：选中元件，右击弹出快捷菜单，选择 “EditProperties（编辑属性）”命令。
●
双击元件，弹出属性对话框 （即可对属性进行设置）。
69
5.3.1 属性设置
1.编辑单个元件属性
选中元件，执行上述方法后，弹出 “PropertyEditor（属性 编辑）” 窗 口，如图 5－17
所示。
图 5－17 “PropertyEditor（属性编辑）”窗口
图 5－18 快捷菜单
1）该图显示 “Parts（元件）” 选项卡，右击弹出如图 5－18所示的
快捷菜单，选择 “Pivot（基准）” 命令，改变视图，显示如图 5－19所
示的窗口。
图 5－19 更改视图
2）从图 5－19可以看出，该标签页包含其余 7个选项卡：“Schemat-
icNets（原理图网络）”、 “FlatNets（平坦网络）”、 “Pin（引脚）”、
“TitleBlock（标题栏）”、“Globals（全局）”、 “Ports（电路端口）”、 “Aliases（别名）” 选
项卡，分别见图 5－20～图 5－26，可根据不同的显示项对其值进行修改。
79
图 5－20 “SchematicNets（原理图网络）” 选项卡
图 5－21 “FlatNets（平坦网络）”选项卡
图 5－22 “Pin（引脚）” 选项卡
