导入 在 C a p t u r e 里 输 出网 络 表。 2 ） 在 “ I m p o r t l o g i c t y p e （ 导 入 的 原 理 图 类 型 ） ” 选 项 组 下 有 勾 选 “ D e s i g ne n t r y C I S （ C a p t u r e ） ” 选项 ； 在 “ P l a c e c h a n g e d c o m p o n e n t （ 放 置 修 改 的 元 件…
图 12－84 “BoardWizard－RectangularBoardParameters（板向导模板）”对话框
图 12－85 “BoardWizard
-
Summary（板向导模板）”对话框
图 12－86 完成的板框
9.导入原理图网络表信息。该环节具体步骤如下：
1）选择菜单栏中的 “File（文件）”
→
“Import（导入）”
→
“Logic（原理图）” 命令，
弹出如图 12－87所示的 “ImportLogic（导入原理图）” 对话框。打开 “Cadence” 选项卡，
853
导入在 Capture里输出网络表。
2）在 “Importlogictype（导 入的原 理 图类型）” 选 项组下 有 勾选 “DesignentryCIS
（Capture）”选项；在 “Placechangedcomponent（放置修改的元件）” 选项组下默认选择
“Always（总是）”。
3） 在 “Importdirectory（导入路径）”文本框中，单击右侧按钮 ，在弹出的对话框中
选择网表路径目录，单击 按钮，导入网络表，出现进度对话框，如图 12－88所示。

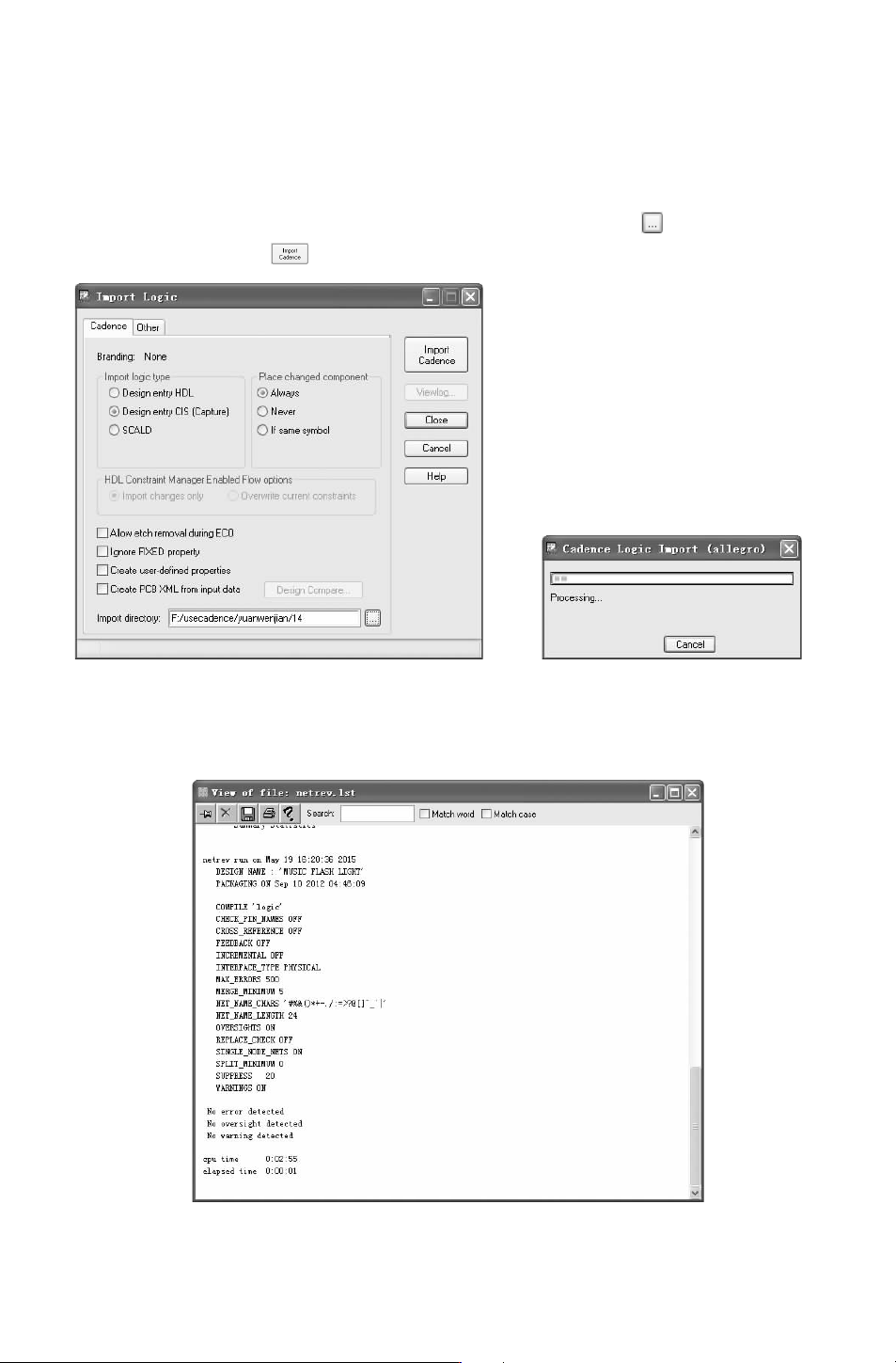

图 12－87 “ImportLogic（导入原理图）”对话框 图 12－88 导入网络表的进度对话框
4）选择菜单栏中的 “Files（文件）”
→
“Viewlog（查看日志）” 命令，同样可以打开
如图 12－89所示的窗口，查看网络表的日志文件。
图 12－89 网络表的日志文件
953
选择菜单栏中的 “Place（放置）”
→
“Manually（手动放置）” 命令，弹出 “Placement
（放置）”对话框，在 “PlacementList（放置列表）” 选项卡的下拉列表中选择 “Components
byrefdes（按照元件序号）”选项，按照序号显示元件。如图 12－90所示。
在列表下显示所有元件，表示元件封装导入成功，单击 按钮，关闭对话框。
10.摆放元件。该环节具体步骤如下：
1）选择 菜 单 栏 中 的 “Place（放 置）”
→
“Quickplace（快速摆放）” 命 令，将 弹 出
“Quickplace（快速摆放）”对话框，选择 “Placebyroom （按 ROOM属性摆放）”。
2）单击 按钮，对元件进行摆放操作，显示摆放成功，对话框如图 12－91所示，
单击 按钮，关闭对话框，电路板元件摆放结果如图 12－92所示。
图 12－90 PlacementList选项卡 图 12－91 “Quickplace（快速摆放）”对话框
11.取消飞线显示。单击 “View （视图）” 工具栏中的 “Unrats” 按钮 ，取消显示元
件间的飞线，方便对元件进行布局操作。
12.移动元件。选择菜单栏中的 “Edit（编辑）”
→
“Move（移动）”命令或单击 “Edit
（编辑）”工具栏中的 “Move（移动）” 按钮 ，激活移动命令。在电路板中单击需要移动
元件名称等文本参数，单击右键选择 “Rotation（旋转）” 命令，旋转相应的元件，布局后
的 PCB如图 12－93所示。
