4 . 2 配 置 系 统 属 性 在原 理 图的 绘 制过 程 中， 其 效率 和 正确 性 往往 与 系统 属 性的 设 置有 着 密切 的 关系 。 属性 设置 的 合理 与 否， 直 接影 响 到设 计 过程 中 软件 的 功能 是 否能 得 到充 分 的发 挥 。下 面 介绍 如 何 进行 系 统属 性 设置 。 1 . 选 择 菜单 栏 中的 “ O p t i o n s （ 选 项 ） ” → “ P r e f e r…

100%1 / 401

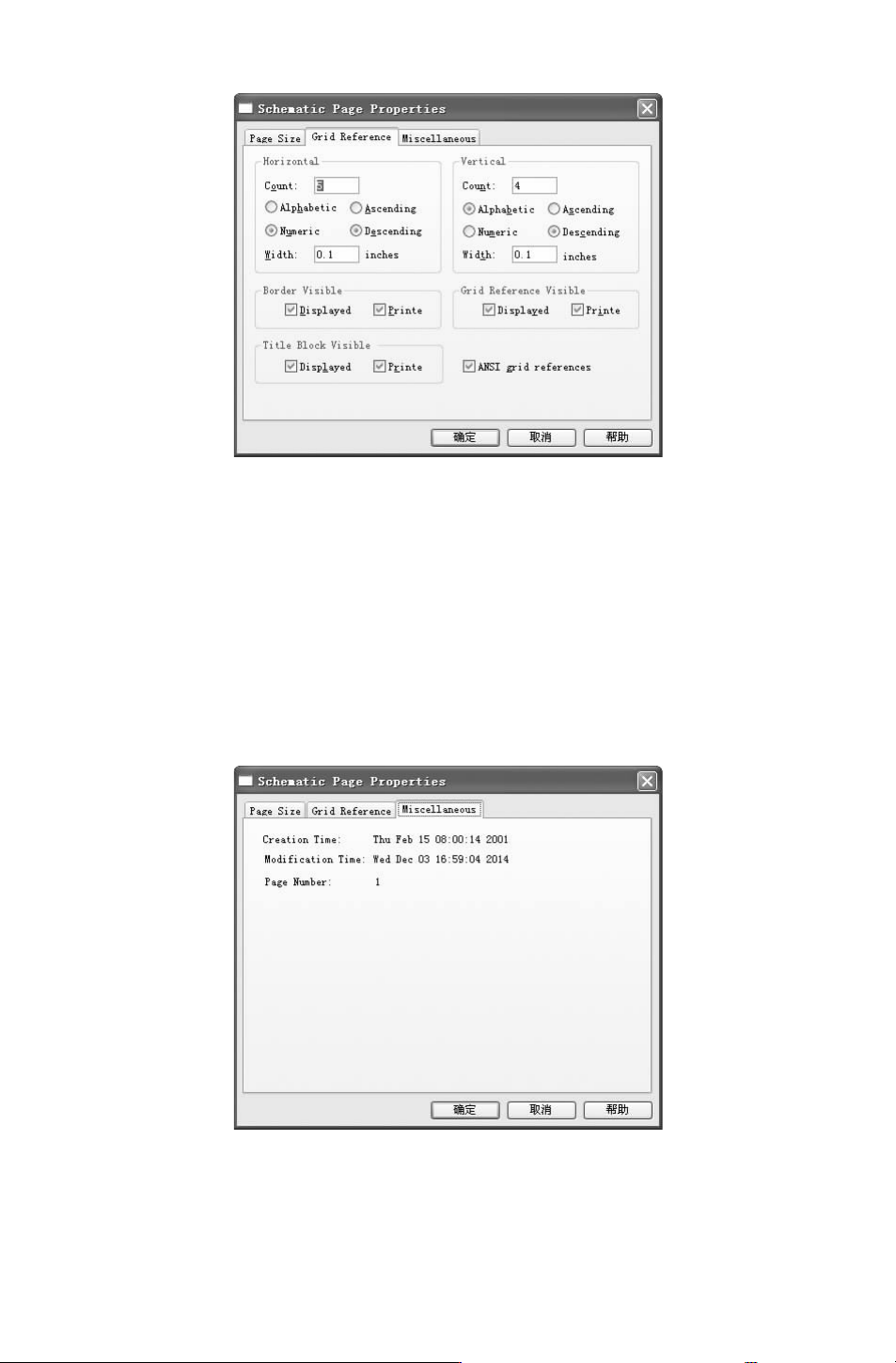

图 4－3　“GridReference（参考网格）”选项卡
“Printed（打印）” 两复选框，设置图样边框的可见性。
（3） 在 “GridRefernceVisible（参 考网格 可 见性）” 下，分 别 勾 选 “Displayed（显
示）”、“Printed（打印）”两复选框，选项组下设置图样参考网格的可见性。
（4） 在 “TitleBlockVisible（标 题 栏 可见 性）” 选 项 组 下分 别 勾 选 “Displayed（显
示）”、“Printed（打印）”两复选框，设置标题栏的可见性。
3.设置杂项
在 “Miscellaneous（杂项）” 选项卡中显示图页号及创建时间和修改时间，如图 4－4
所示。
图 4－4　“Miscellaneous（杂项）”选项卡
完成图样设置后，单击 “确定”按钮，进入原理图绘制的流程。
87
4.2　配置系统属性
在原理图的绘制过程中，其效率和正确性往往与系统属性的设置有着密切的关系。属性
设置的合理与否，直接影响到设计过程中软件的功能是否能得到充分的发挥。下面介绍如何
进行系统属性设置。
1.选择菜单栏中的 “Options（选项）”
→
“Preferences（属性设置）” 命令，系统将弹
出 “Preferences（属性设置）” 对话框，如图 4－4所示。
2.在 “Preferences（属性设置）” 对话框中有 7个选项卡，即 “Colors／Print（颜色 ／打
印）、GridDisplay（格点属性）、PanandZoom （缩放的设定）、Select（选取模式）、Miscel-
laneous（杂项）、TextEditor（文字编辑）、BoardSimulation（电路板仿真）”。下面对其中所
有选项卡的具体设置进行说明。
4.2.1　颜色设置
1.电路原理图的颜色设置通过图 4－5所示的 “Colors／Print（颜色 ／打印）” 标签页来实
现，除了设置各种图样的颜色还可以设置打印的颜色，可以根据自己的使用习惯设置颜色，
也可以选择默认设置。

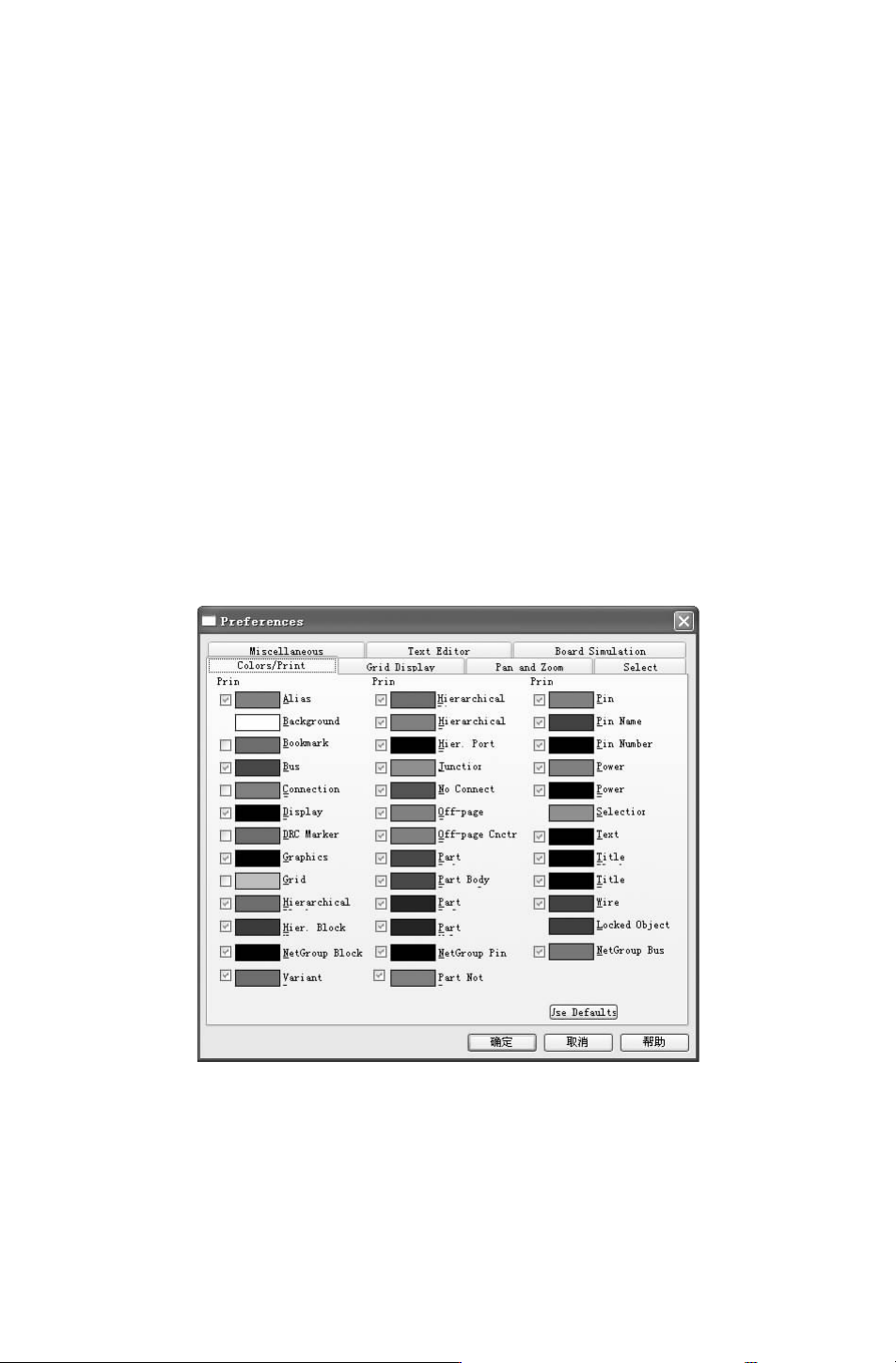

图 4－5　“Preferences（属性设置）” 对话框
2.下列选项显示即设置颜色的不同组件，勾选选项前面的复选框，在打印后的图样上
显示对应颜色。下面分别介绍各选项。
1）“Alias”：设置网络别名的颜色。
2）“Background”：设置图样的背景颜色。
97
3）“Bookmart”：设置书签的颜色。
4）“Bus”：设置总线的颜色。
5）“Connection”：设置连接处方块的颜色。
6）“Display”：设置显示属性的颜色。
7）“DRCMarker”：设置标志的颜色。
8）“Graphics”：设置注释图案的颜色。
9）“Grid”：设置格点的颜色。
10） “Hierarchical”：设置层次字体的颜色。
11） “Hier.Block”：设置层次块的颜色。
12） “NetGroupBlock”：设置网络组块的颜色。
13） “Variant”：设置变体元件的颜色。
14） “HierBlockName”：设置层次名的颜色。
15） “HierarchicalPin”：设置层次引脚的颜色。
16） “HierarchicalPort”：设置层次端口的颜色。
17） “Junction”：设置节点的颜色。
18） “NoConnect”：设置不连接指示符号的颜色。
19） “Off－page”：设置页间连接符的颜色。
20） “Off－pageCnctr”：设置页间连接符文字的颜色。
21） “Part”：设置元件符号的颜色。
22） “PartBody”：“PartBodyRectangle”，设置元件简图方框的颜色。
23） “Part”：PartReference设置元件相关部件的颜色。
24） “Part”：设置元件参数值的颜色。

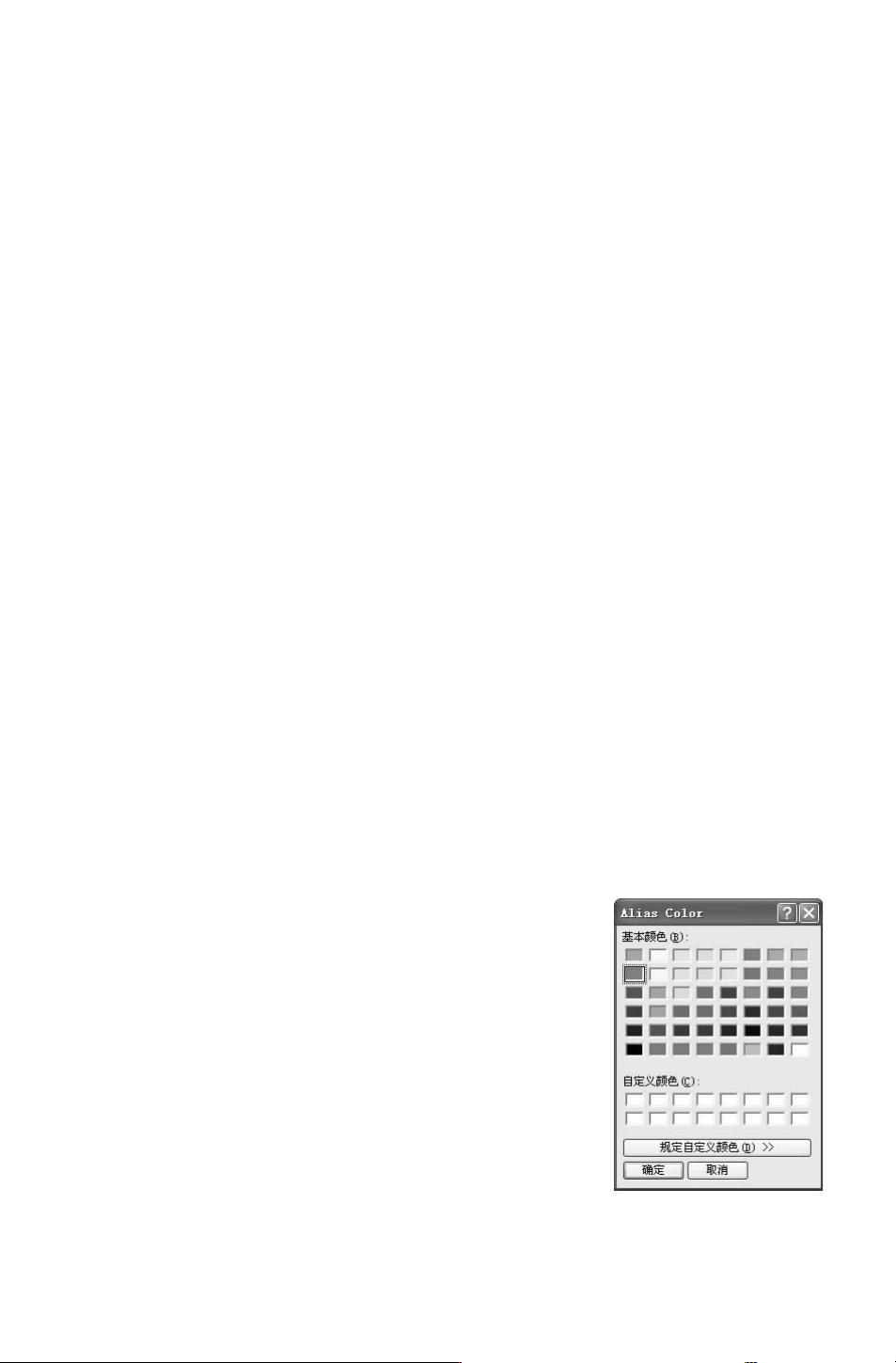

图 4－6　颜色设置对话框
25） “NetGroupPin”：设置网络组管脚的颜色。
26） “PartNot”：设置 DIN元件的颜色
27） “Pin”：设置引脚的颜色。
28） “PinName”：设置引脚名称的颜色。
29） “PinNumber”：设置引脚号码的颜色。
30） “Power”：设置电源符号的颜色。
31） “PowerText”：设置电源符号文字的颜色。
32） “Selection”：设置选取图件的颜色。
33） “Text”：设置说明文字的颜色。
34） “Title”：设置标题块和标题文本的颜色。
35） “Wire”：设置导线的颜色。
36） “LockedObject”：设置锁定对象的颜色。
37） “NetGrondBus”：设置网络组总线的颜色。
3.当要改变某项的颜色属性时，只需单击对应的颜色块，
即可打开如图 4－6所示的颜色设置对话框，选择所需要的颜
色，单击 “确定”按钮即可。
08
