● “ P O R T L E F T － L ” ： 设 置左 向 箭头 、 节点 在 左的 I ／ O 端 口 符号 。 ● “ P O R T L E F T － R ” ： 设置 左 向箭 头 、节 点 在右 的 I ／ O 端 口 符号 。 ● “ P O R T N O － L ” ： 设置 无 向箭 头 、节 点 在左 的 I ／ O 端 口 符号 。 ● “ P O R T N O － R ” ： 设置 无 向箭 头 、…

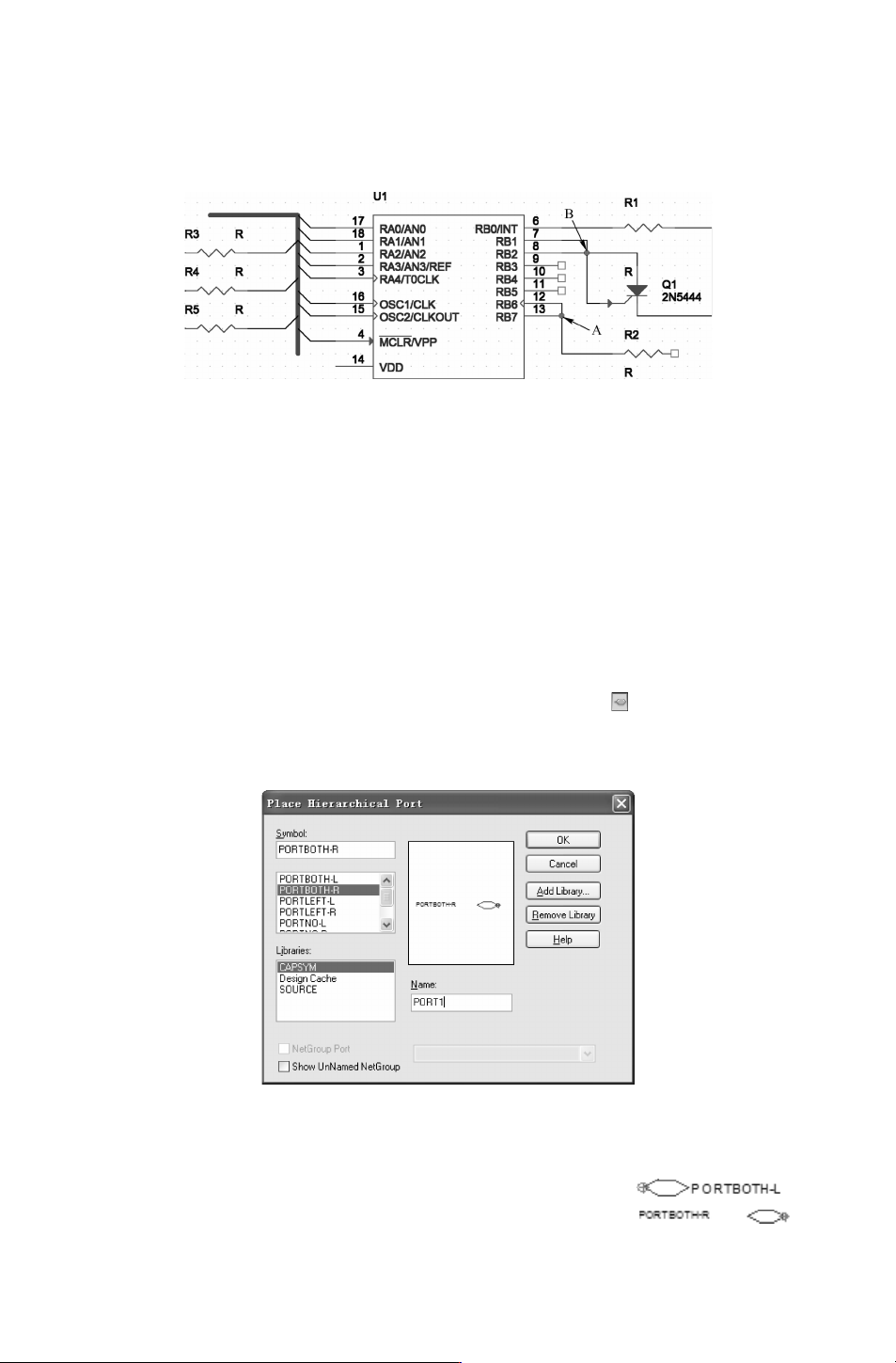

2.移动光标到需要放置电气节点的地方，单击鼠标即可完成放置，如图 6－25中 B点所
示。此时鼠标仍处于放置电气节点的状态，重复操作即可放置其他的节点。
图中 A点为连线过程中默认添加的电气节点，表示电路相通。
图 6－25 放置电气节点
6.2.6 放置电路端口
通过上面的学习我们知道，在设计原理图时，两点之间的电气连接，可以直接使用导线
连接，也可以通过设置相同的网络标签来完成。还有一种方法，即使用电路的输入输出端
口，能同样实现两点之间 （一般是两个电路之间） 的电气连接。相同名称的输入输出端口
在电气关系上是连接在一起的，一般情况下在一张图样中是不使用端口连接的，层次电路原
理图的绘制过程中常用到这种电气连接方式。
放置输入输出端口的具体步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“HierarchicalPort（电路端口）” 命令或单击
“
Draw （绘图）” 工具栏中的 “Placeport（放置电路端口）”按钮 ，激活命令。
2.弹出 “PlaceHierarchicalPort（放置电路）”对话框，如图 6－26所示。在该对话框中
可以对不同类型的层次端口属性进行设置。
图 6－26 输入输出端口属性设置
3.下面介绍对话框中显示 CPSYM库中的 I／O端口类型：
●
“PORTBOTH－L”：设置双向箭头、节点在左的 I／O端口符号 。
●
“PORTBOTH－R”：设置双向箭头、节点在右的 I／O端口符号 。
021
●
“PORTLEFT－L”：设置左向箭头、节点在左的 I／O端口符号 。
●
“PORTLEFT－R”：设置左向箭头、节点在右的 I／O端口符号 。
●
“PORTNO－L”：设置无向箭头、节点在左的 I／O端口符号 。
●
“PORTNO－R”：设置无向箭头、节点在右的 I／O端口符号 。
●
“PORTHRIGHT－L”：设置右向箭头、节点在左的 I／O端口符号 。
●
“PORTHRIGHT－R”：设置右向箭头、节点在右的 I／O端口符号 。
4.在 “Libraries（库）”列表库中显示已加载的元件库，在 “Symbol（符号）” 列表框
中显示所选元件库中包含的端口符号，在 “Name（名称）” 文本框中编辑端口名称，在右
侧显示端口符号缩略图。
5.单击 按钮，弹出如图 6－26所示的 “BrowserFiles（文件搜索）”对话框，选择
要添加的库文件。
单击
按钮，删除 “Libraries（库）”列表库中加载的元件库。
6.单击 按钮，退出对话框，在鼠标上显示浮动的端口符号，移动光标到需要放
置端口的地方，单击鼠标即可完成放置，如图 6－27所示。此时鼠标仍处于放置端口的状
态，重复操作即可放置其他的端口符号。

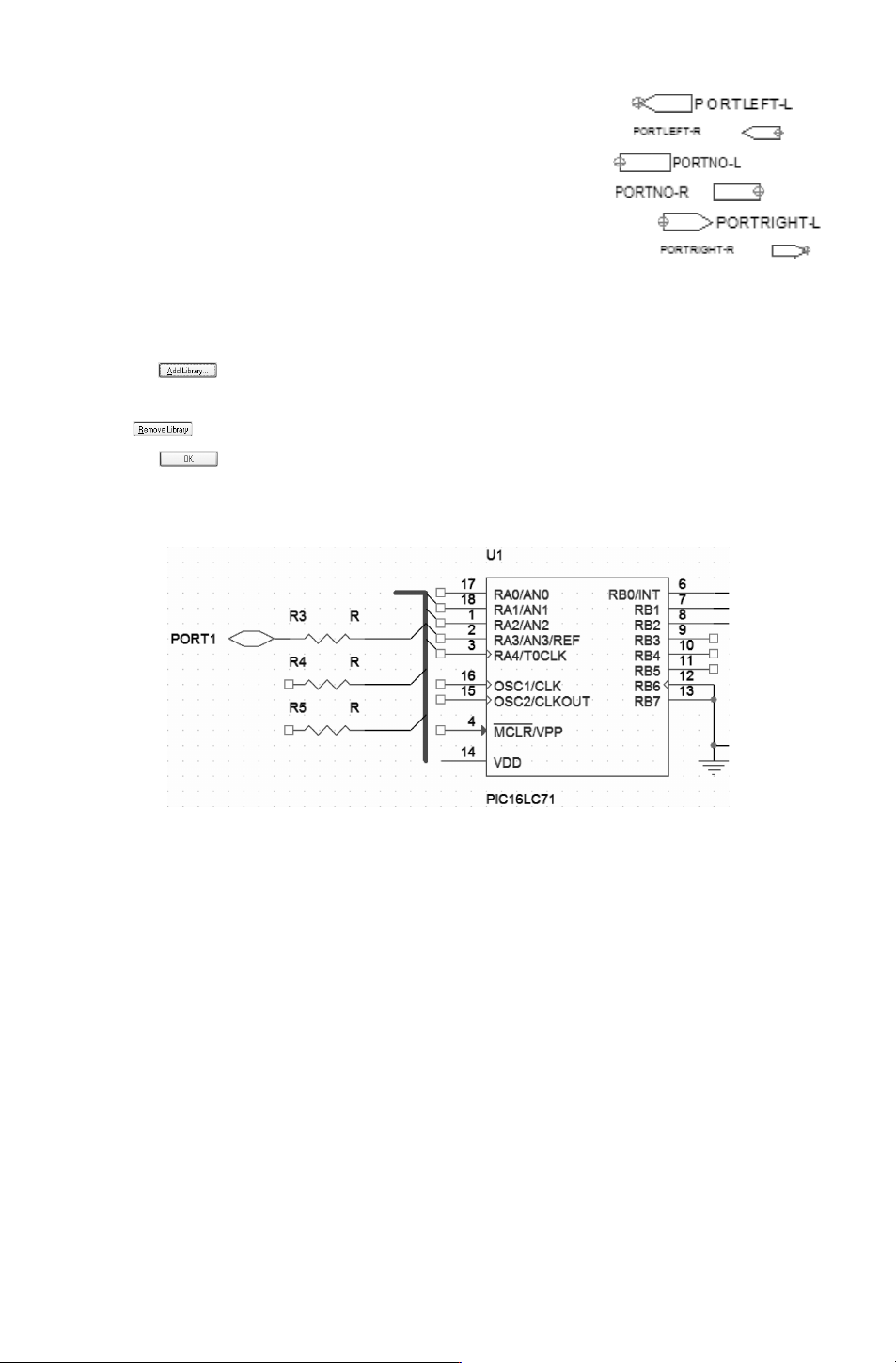

图 6－27 放置输入输出端口
7.选中电路图端口，单击右键弹出如图 6－28所示的快捷菜单，下面简单介绍部分常用
的菜单命令。
●
“MirrorHorizontally”：电路端口连接器左右翻转。
●
“MirrorVertically”：电路端口连接器上下翻转。
●
“Rotate”：电路端口连接器逆时针旋转 90°。
●
“EditProperties”：编辑电路端口连接器的属性。
●
“Fisheyeview”：鱼眼视图。
●
“ZoomIn”：放大窗口。
●
“ZoomOut”：缩小窗口。
●
“GoTo…”：跳转到指定位置。
●
“Cut”：剪切端口连接器。
●
“Copy”：复制端口连接器。
●
“Delete”：删除端口连接器。
121
8.端口名称的编辑还可采用元件参数编辑的方法，在原理图中双击端口名称，弹出如
图
6－29所示的 “DisplayProperties（显示属性）”，在该对话框中修改端口名称。
图 6－28 快捷菜单 图 6－29 “DisplayProperties（显示属性）”对话框
6.2.7 放置页间连接符
在原理图设计中添加页间连接符，用于 Page1与 Page2间的电气连接。在上下两页连接
的端口处放置页间连接符，平坦式电路页与页之间完成了完美的电气连接。
在使用页间连接符时，这些电路图页必须在同一个电路文件夹下，且分页端口连接器要
有相同的名字，才能保证电路图页的电路连接的名字，也不会在电路上进行连接。
放置页间连接符的具体步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“Off－PageConnector（页间连接符）” 命令或
单击 “Draw （绘图）” 工具栏中的 “Placeoff－Pageconnector（放置页间连接符）” 按钮 ，
弹出如图 6－30所示的 “PlaceOff－PageConnector（放置页间连接符）”对话框。
图 6－30 “PlaceOff－PageConnector（放置页间连接符）” 对话框
2.在该对话框中显示 CPSYM库中的类型。
●
“OFFPAGELEFT－L”：设置采用双向箭头、节点在左的页间连接符 。
●
“OFFPAGELEFT－R”：设置采用双向箭头、节点在右的页间连接符 。
