图 5－26 “Aliases（别名）” 选项卡
2.编辑多个元件属性
Capture在编辑元件属性过程中除了逐个编辑元件参数外，还可使用整体赋值与分类赋
值，方法相同，首先选中多个元件，在弹出的属性编辑窗口中显示所有选中元件属性，如
图
5－27所示。
图 5－27 编辑多个元件属性
3.网络分配属性
从原理图到 PCB，信号传递依靠导线，通过网络的特定属性记录传输数据，从而进行正
向、反向的信息流传输，并通过对这些属性的分配，达到不同的目的。

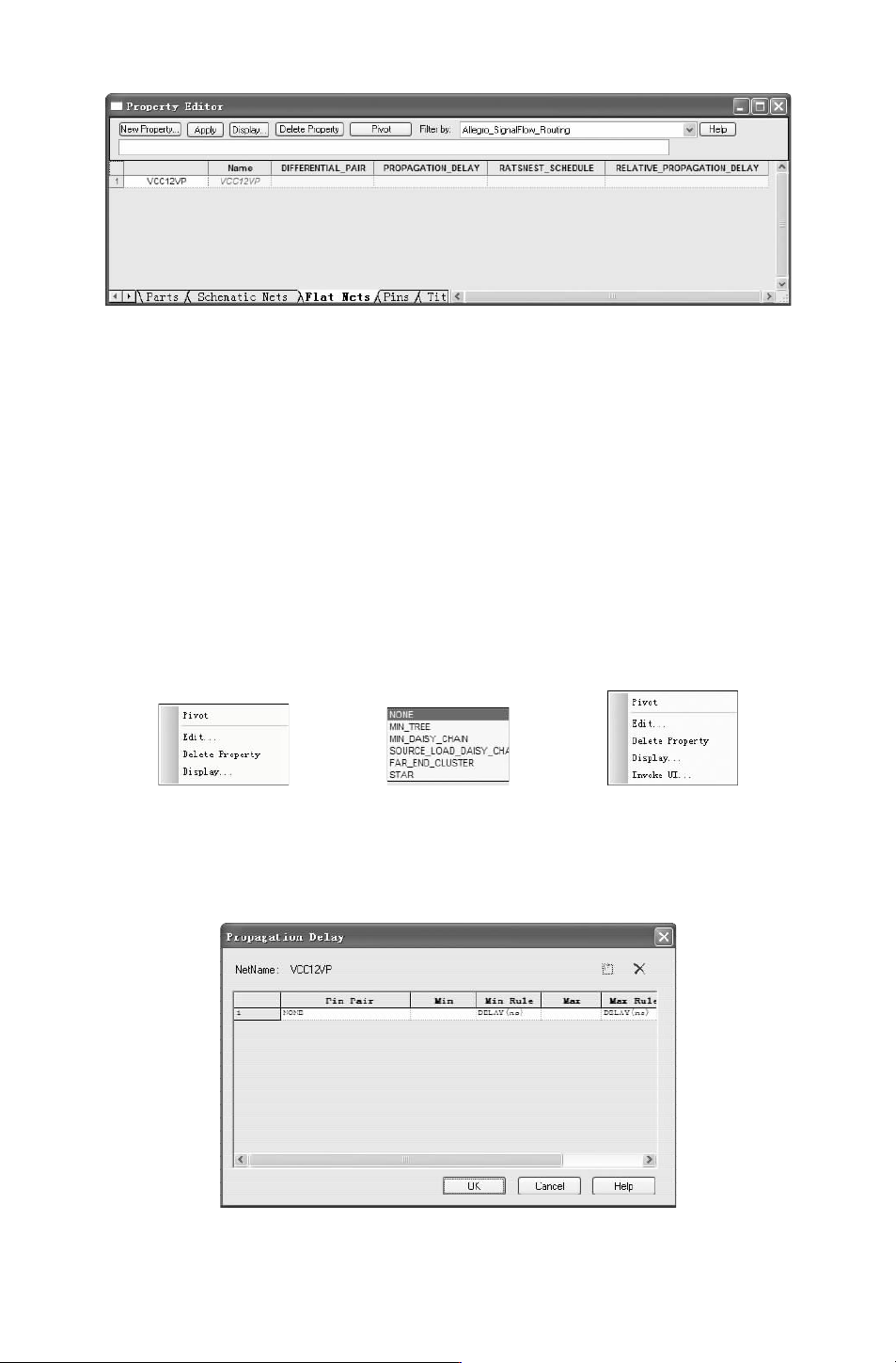

1）在原理图中选中并双击需要分配属性的网络 （导线），弹出属性编辑对话框，在
“Filterby（过滤）” 栏中选 择 “Allegro＿SignalFlow＿Routing”，在属性编辑栏中选择 “Flat
Nets” 选项卡，如图 5－28所示。
2）在该窗口显示可以分配给网络的属性有 4种，“DIFFERENTIAL＿PAIR”属性、“PROPA-
GATION＿DELAY
”属性、“RELATIVE＿PROPAGATION＿DELAY”属性、“RATSNEST＿SCHEDULE”
属性。
●
“DIFFERENTIAL＿PAIR”属性：一对 Flat网络以相同的方式布线，信号关于同样的参
考值以相反的方向流动。
●
“PROPAGATION＿DELAY”属性：一个网络任意对引脚之间的最小和最大传输延迟约
001
图 5－28 属性编辑窗口
束。对网络分配这一属性，可以使布线器限制互连长度在这个最小值和最大值之间，
它的格式是：
＜pin－pair＞ （被约束的引脚对）、 ＜min－value＞ （最小可以传输的
延迟 ／传输长度）、 ＜max－value＞ （最大可以传输的延迟 ／传输长度）。
●
“RATSNEST＿SCHEDULE” 属性：约束管理器对一个网络执行 RATSNEST计算的类
型，使用该属性，在时间和噪声容限上达到平衡。
●
“RELATIVE＿PROPAGATION＿DELAY” 属性：附加给一个网络上引脚对的电气约束。
3）在 “DIFFERENTIAL＿PAIR”、 “RATSNEST＿SCHEDULE” 网络属性上右击鼠标，弹
出如图 5－29所示的快捷菜单，选择对应项对属性进行编辑操作，可直接在下拉菜单中选择
分配属性。如图 5－30所示为 RATSNEST＿SCHEDULE网络属性可分配值。
4）在 “PROPAGATION＿DELAY”、 “RELATIVE＿PROPAGATION＿DELAY” 网络属性上
右击鼠标，弹出如图 5－31所示的快捷菜单。
图 5－29 属性编辑命令菜单 1 图 5－30 分配属性 图 5－31 属性编辑命令菜单 2
5） 在 “PROPAGATION＿DELAY”属性上选择 “InvokeUI（调用 UI）” 命令，弹出一个
图 5－32 传输延迟对话框 （一）
传输延迟的对话框，如图 5－32所示。
101
●

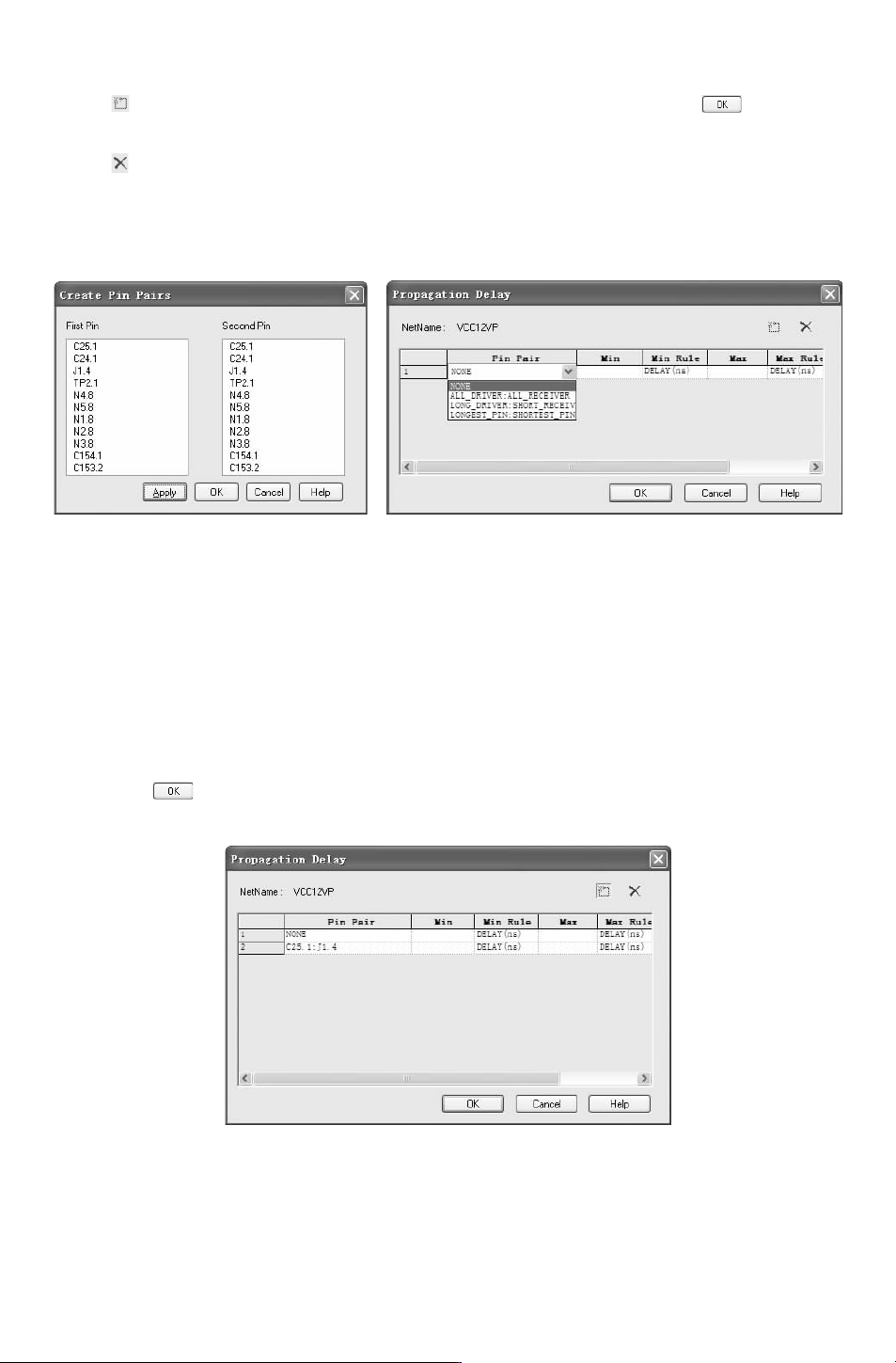

：单击该按钮，弹出添加引脚对的对话框，如图 5－33所示，单击 按钮，关闭
该对话框，完成引脚对的添加。
●
：单击该按钮，选中的引脚就会被删除。
●
“PinPair”：引脚对，打开下拉菜单，如图 5－34所示，包含三项： “ALL＿DRIVER：
ALL＿RECEIVER”、“LONG＿DRIVER：SHORT＿RECEIVER”、 “LONGEST＿PIN：SHORT-
EST＿PIN”。
图 5－33 引脚对 图 5－34 传播延迟对话框 （二）
●
“ALL＿DRIVER：ALL＿RECEIVER” 表示为所有驱动器 ／接收器引脚对应用最小 ／最大
约束。
●
“LONG＿DRIVER：SHORT＿RECEIVER”表示为最短的驱动器 ／接收器引脚对应用最小
延迟，为最长的驱动器
／接收器引脚对应最大延迟。
●
“Min（最小值）”：在该栏中输入最小可允许传输延迟值。
●
“Max（最大值）”：在该栏中输入最大可允许传输延迟值。
●
“MinRule”、“MaxRule”：在该栏中指定最小值、最大值约束的单位。
●
单击 按钮，查看属性编辑器，新添加的属性就会出现在 “PROPAGATIONDE-
LAY” 栏，如图 5－35所示。
图 5－35 添加引脚对
6）在 “RELATIVE＿PROPAGATION＿DELAY” 上单击选择 “InvokeUI（调用 UI）” 命
令，弹出一个传输延迟的对话框，如图 5－36所示。
