6.3.8 放置文本
在绘制电路原理图的时，为了增加原理图的可读性，设计者会在原理图的关键位置添加
文字说明，即添加文本。
1.选择菜单栏中的 “Place（放置）”
→
“Text（文本）” 命令，单击 “Draw （绘图）”
工具栏中的 “Placetext（放置文本）”按钮 ，按功能键 〈T〉。
2.启动放置文本字命令后，弹出如图 6－102所示的 “PlaceText（放置文本）”对话框，
单击 “OK （确定）”按钮后，光标上带有一个矩形方框。移动光标至需要添加文字说明处，
单击鼠标即可放置文本字。如图 6－103所示。
图 6－102 文本属性设置对话框 图 6－103 文本的放置
3.在放置状态下或者放置完成后，双击需要设置属性的文本，弹出 “PlaceText（放置
文本）” 对话框。
1）文本：用 于 输 入 文 本 内 容。可 以 自 动 换 行，若 需 强 制 换 行 则 需 要 按 〈Ctrl〉＋
〈Enter〉键。
图 6－104 “字体” 对话框
2） “Color”：颜色，用于设置文本字
的颜色。
3） “Rotation”：定位，用于设置文本
字的 放 置 方 向。 有 4个 选 项：0°、90°、
180°和 270°。
4）“Font”：字体，用于调整文本字体。
4.单击下方的 “Change（改变）” 按
钮，系统将弹出字体设置对话框，用户可
以在里面设置文字样式，如图 6－104所示，
单击 “UseDefault（使用默认）” 按钮，将
设置的字体返回系统设定值。
6.3.9 放置图片
在电路原理图的设计过程中，有时需要添加一些图片文件，例如元器件的外观、厂家标
志等，这样有助于提高设计页的可读性和打印质量。
041
1.放置图片的步骤如下：
1）选择菜单栏中的 “Place（放置）”
→
“Picture（图片）” 命令。
2）启动放置图片命令后，弹出选择图片对话框，选择图片路径，如图 6－105所示。选
择好以后，单击 按钮即可将图片添加到原理图中。

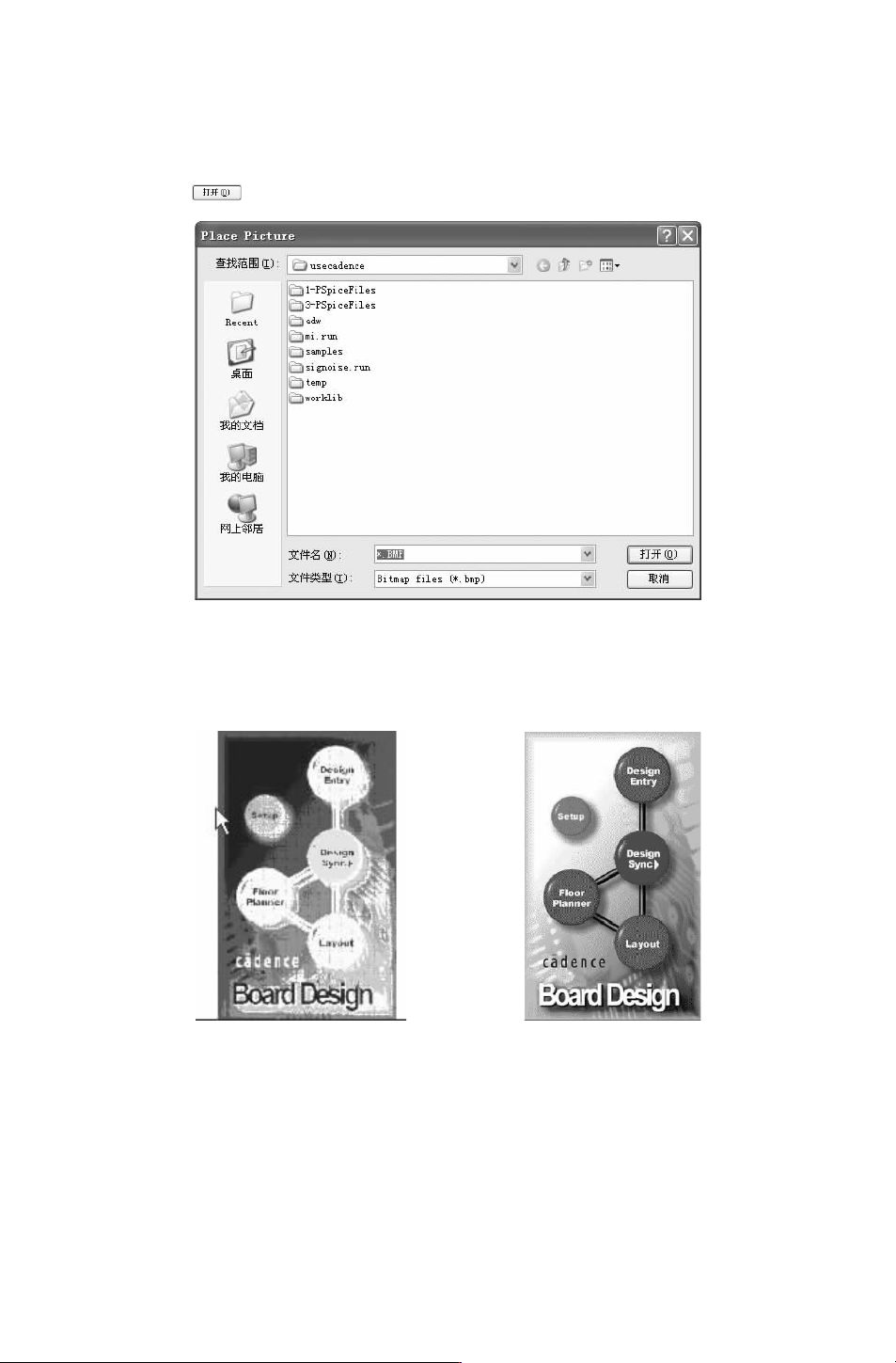

图 6－105 选择图片对话框
3）光标附有一个浮动的图片，如图 6－106所示，移动光标到指定位置，单击鼠标，确
定放置，如图
6－107所示。
图 6－106 确定起点位置 图 6－107 确定终点位置
6.4 操作实例
本节将从实际操作的角度出发，通过绘图工具与元件库在原理图绘制过程中的实际应用
来说明怎样使用原理图编辑器完成电路的设计工作。
141
6.4.1 抽水机电路
本例绘制的抽水机电路主要由四只晶体管组成。潜水泵的供电受继电器的控制，继电器
中线圈中的电流是否形成，取决于晶体管 VT4是否导通。本例中将介绍创建原理图、设置
图样、放置元件、绘制原理图符号、元件布局布线和放置电源符号等操作。
1.建立工作环境
在 Cadence主窗口中，选择菜单栏中的 “Files（文件）”
→
“New （新建）”
→
“Project
（工程）”命令或单击 “Capture”工具栏中的 “Createdocument（新建文件）” 按钮 ，弹出
如图 6－108所示的 “NewProject（新建工程）”对话框，创建工程文件 “WaterPump.dsn”。
在该工程文件夹下，默认创建图样文件 “SCHEMATIC1”，在该图样子目录下自动创建原理
图页 “PAGE1”，如图 6－109所示。

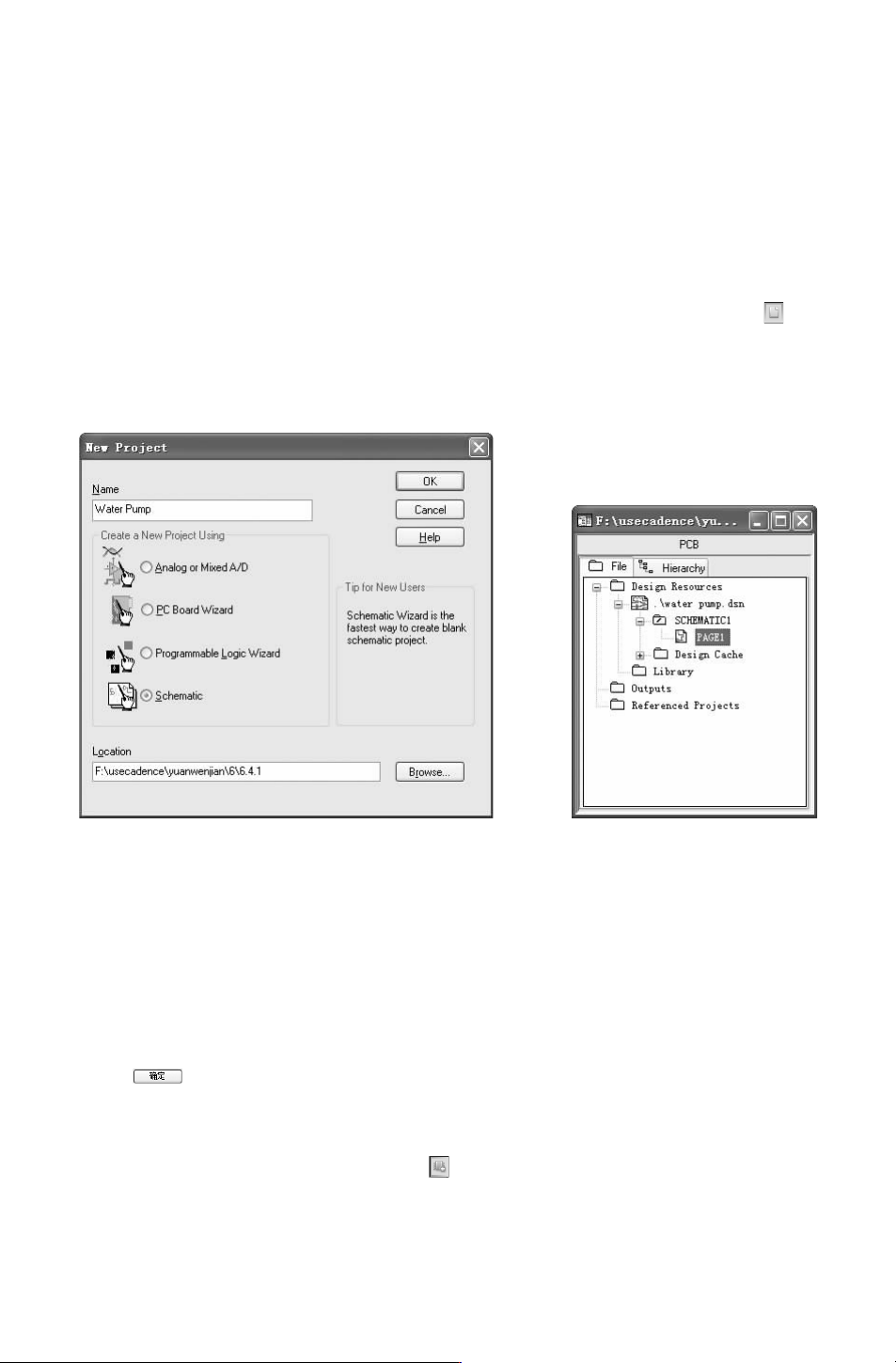

图 6－108 “NewProject（新建工程）”对话框
图 6－109 项目管理器
2.设置图样参数
选择菜单栏中的 “Options（选项）”
→
“DesignTemplate（设计向导）” 命令，系统将
弹出 “
DesignTemplate（设计向导）” 对话框，打开 “PageSize（页面设置）” 对话框，如
图 6－110所示。
在此对话框中对图样参数进行设置。打开 “
PageSize（页面设置）” 选项卡，在 “Units
（单位）”栏选择单位为 “Millimeters（公制）”，页面大小选择 “A4”。
单击
按钮，完成图样属性设置。
3.加载元件库
选择菜单栏中的 “Place（放置）”
→
“Part（元件）” 命令或单击 “Draw （绘图）” 工
具栏中的 “Placepart（放 置元件）” 按 钮 ，打开 “PlacePart（放 置 元件）” 面 板，在
“Libraries（库）”选项组下显示默认加载的元件库，如图 6－111所示。然后在其中加载需要
的元件库。
