12.5.1 音乐闪光灯电路 PCB设计
选择 “Cadence”
→
“Release16.6”
→
“Design Entry CIS” 命 令， 启 动 OrCAD
CaptureCIS。
1.打开文件。选择菜单栏中的 “File（文件）”
→
“Open（打开）” 命令或单击 “Cap-
ture”工具栏中的 “Opendocument（打开 文件）” 按 钮 ，选择 将要 打开 的文 件 “Music

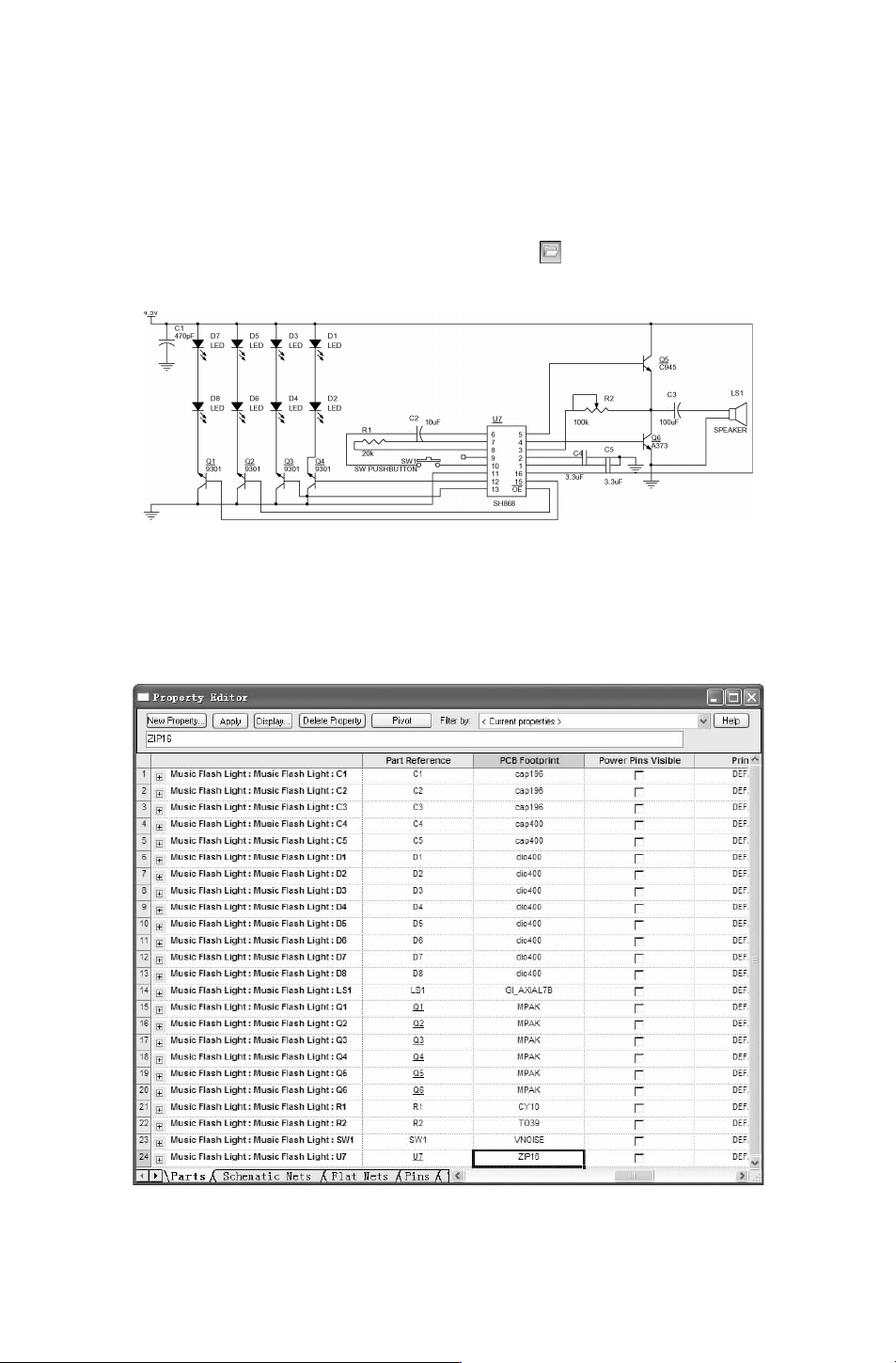

FlashLight.dsn”，将其打开，原理图如图 12－64所示。
图 12－64 原理图文件
2.添加 Footprint属性。选中电路的所有模块，右击选择 “Editproperties（编辑属性）”
命令，在窗口下方选择打开 “Parts（元件）” 选项卡，选择属性 “PCBFootprint”，在该列
表框中输入元件对应的封装名称，结果如图 12－65所示。
图 12－65 元件属性编辑
053
3.检查原理图。打开项目管理器窗口，并将其置为当前，选中需要创建网络表的电路
图文件 “
MusicFlashLight.Dsn”。选择菜单栏中的 “Tools（工具）”
→
“DesignRulesCheck
（设计规则检查）” 命令或单击 “Capture” 工具栏中的 “Designrulecheck（设计规则检查）”

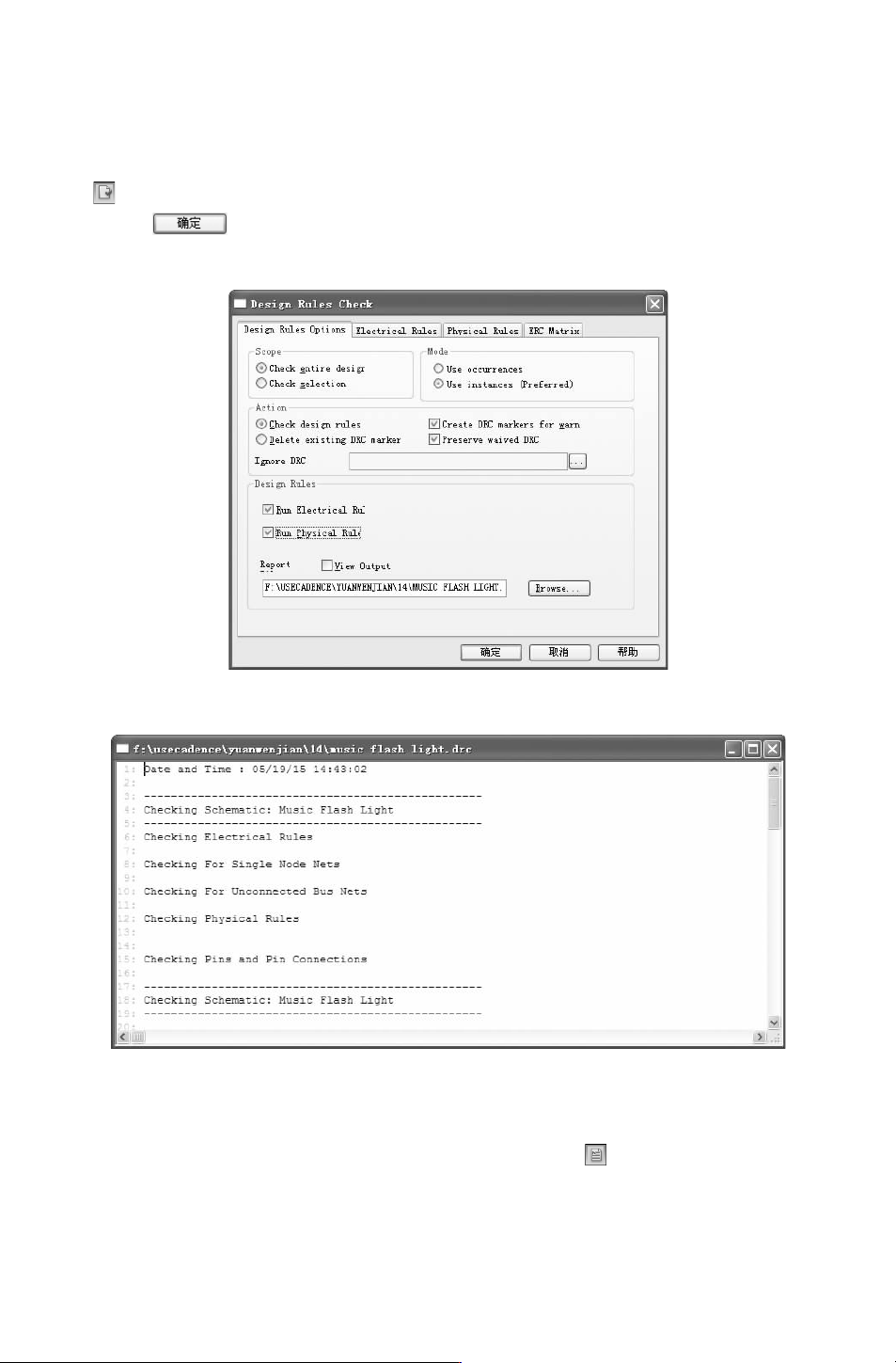

按钮 ，打开 “DesignRulesCheck（设计规则检查）”对话框，如图 12－66所示，选择默认
设置，单击 按钮，开始进行设计规则检查，生成如图 12－67所示的 “.drc” 文件，
显示检查结果，并自动加载到项目管理器 “Output（输出）”文件夹下。
图 12－66 “DesignRulesCheck（设计规则检查）” 对话框
图 12－67 DRC检查文件
4.选择菜单栏中的 “Tools（工具）”
→
“CreateNetlist（创建网络表）” 命令或单击

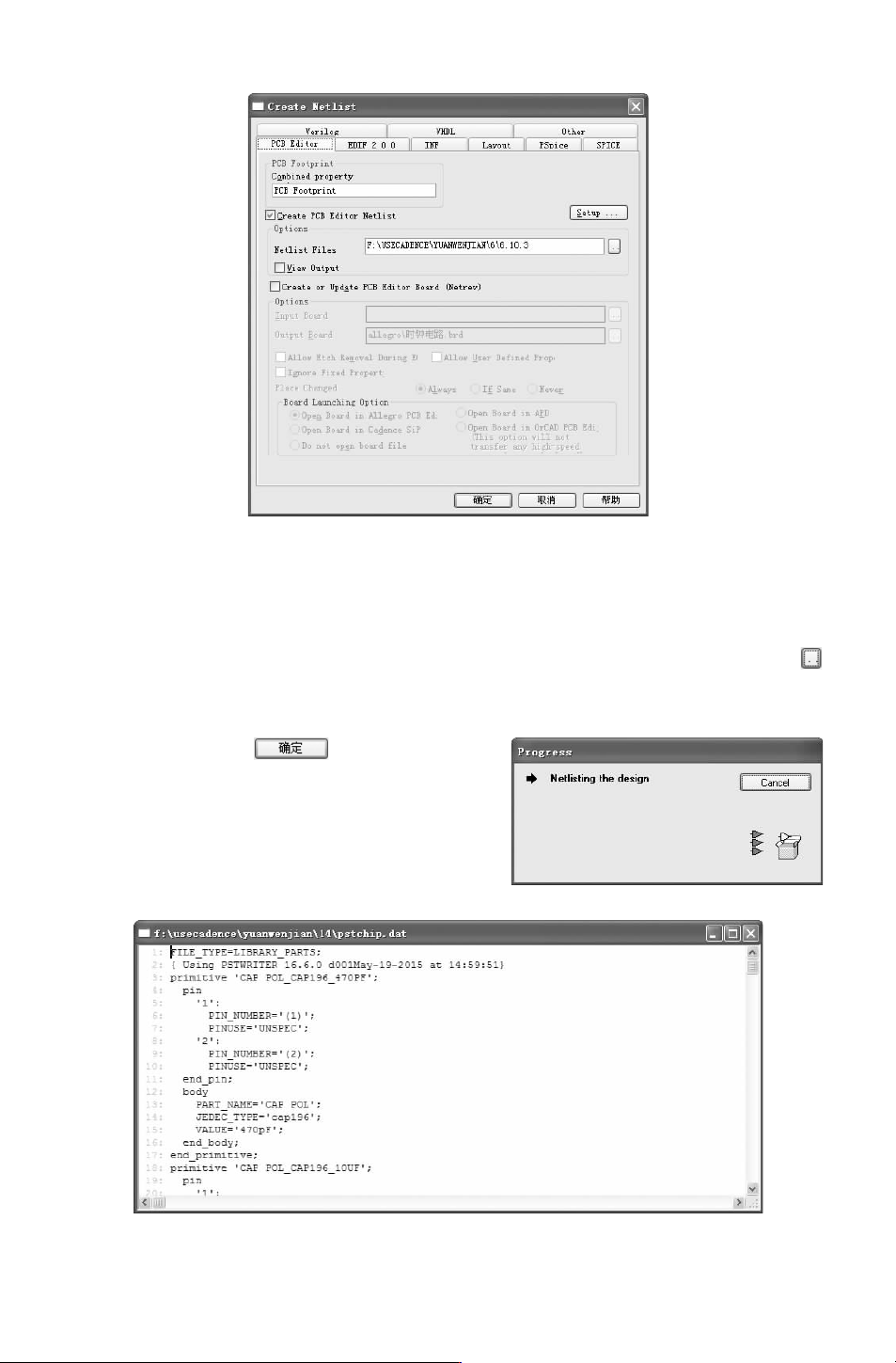

“Capture”工具栏中的 “Createnetlist（生成网络表）” 按钮 ，弹 出如 图 12－68所示的
“CreateNetlist（创建网络表）” 对话框。打开 “PCBEditor（PCB编辑器）” 选项卡，设置
网络表属性。
153
图 12－68 “CreateNetlist（创建网络表）”对话框
5.勾选 “CreatePCBEditorNetlist（创建 PCB网络表）” 复选框，可导出包含原理图中
所有信息的三个网络表文件 “pstchip.dat”、 “pstxnet.dat”、 “pstxprt.dat”；在下面的 “Op-
tion
（选项）”选项组中显示参数设置。
6.在 “NetlistFiles（网络表文件）” 文本框中显示默认名称 “allegro”，单击右侧 按
钮，弹出 “
SelectDirectory（选择路径）” 对话框。在该对话框中选择 “PST
*
.DAT文件”
的路径。
图 12－69 创建网络表
完成设置后，单击 按钮，开始创建网
络表，如图 12－69所示。
7.该对话框自动关闭后，生成三个网络表文
件 “pstchip.dat”、 “pstxnet.dat”、 “pstxprt.dat”，
如图 12－70～图 12－72所示。网络表文件在项目管
理器中 Output文件下显示，如图 12－73所示。
图 12－70 pstchip.dat文件
