图 2－89 “PhysicalPins”栏显示 图 2－90 引脚类排序
2）选择类型为 “POWER” 的引脚，单击 按钮，在弹出的菜单中选择 “Logical
PinstoGlobal”命令，将引脚移到 GlobalPins栏；再选择类型为 “GROUND”的引脚，单击
按钮，在弹出的菜单中选择 “LogicalPinstoGlobal”命令，将引脚移到 “GlobalPins”
栏，如图 2－91所示。
图 2－91 转移引脚到 “GlobalPins”栏
4.映射引脚
逻辑引脚映射需要先选择逻辑引脚，再选择封装引脚，然后单击映射按钮；全局引脚的
映射需要先选择全局引脚，再选择对应的封装引脚。引脚映射的具体操作如下。
选择 “PackagePin”选项卡，单击 “LogicalPins” 栏的 “A＜0＞”行 “S1” 列对应的
表格，然后在 “PackagePin”栏的 Number列，选择 “9”，单击 按钮。用同样的方
法将 “A＜1＞”到 “A＜8＞” 的引脚全部映射，如图 2－92所示。
5.隐藏引脚
分别在 “LogicalPins” 栏和 “PhysicalPins”栏中右击鼠标，在弹出菜单中，选择 Hide
MappedPins命令，隐藏所有映射完成的引脚。
84
图 2－92 “A＜1＞”到 “A＜8＞”的引脚映射
2.6.4 创建元件轮廓
创建符号可以在符号编辑器中进行，也可以在封装中进行。在这里讲解一下如何在封装
中进行符号的创建。具体操作过程如下。
1.选择 “PackagePin” 选项卡，在 “PhysicalPins” 栏中，单击 按钮，将
弹出 “
GenerateSymbol（s）forPackage”对话框，如图 2－93所示。
2.设置好后，单击 按钮，系统会自动创建原理图符号，在元件属性的 Symbo1
节点下会生成新的节点，如图 2－94所示。
图 2－93 “GenerateSymbol（s） forPackage”对话框 图 2－94 项目管理器
94

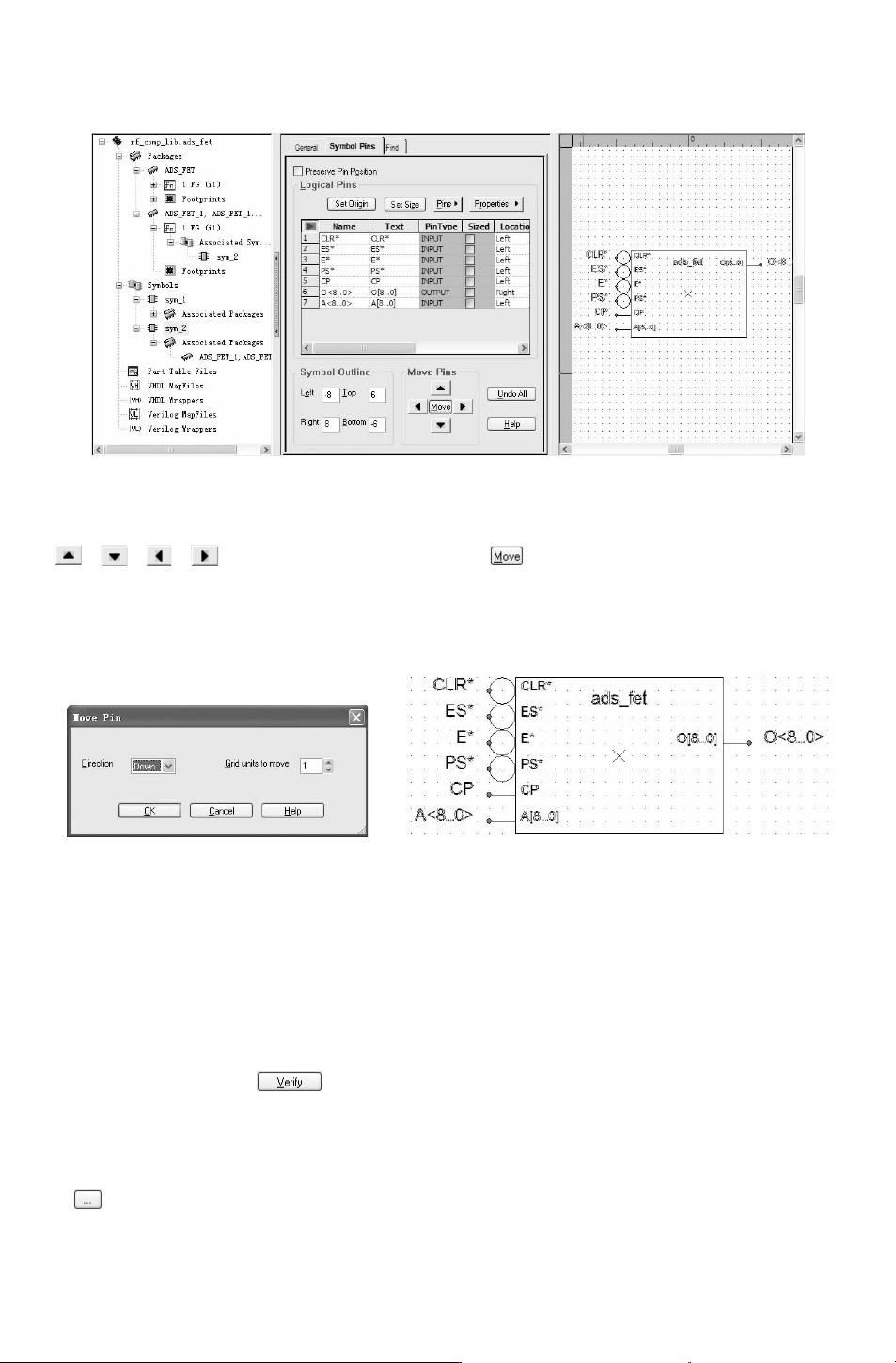

3.选择 “sym＿2” 文件夹，查看符号编辑器和符号，如图 2－95所示。
图 2－95 查看元件符号
4.在 “SymbolPins” 选项卡内，在 Name栏中 选中 选项 后，单击 “MovePins” 栏的
、 、 、 按钮，移动引脚的位置。单击 按钮，将弹出 “MovePins（移动引
脚）”对话框，如图 2－96所示，在此对话框内可以进行引脚移动方向、移动距离的设置。
将各引脚移动到合适的位置，如图 2－97所示。
5.选择菜单栏中的 “File（文件）”
→
“Save（保存）” 命令，保存设置。
图 2－96 “MovePins（移动引脚 ）”
对话框
图 2－97 调整引脚位置
2.6.5 编译库元件
为了检查元件绘制是否正确，在元件编辑器设计系统中提供了 PCB设计中一样的校验
功能。
在菜单栏内执行 “Tool（工具）”
→
“Verify（验证）” 命令，在弹出的 “Verification
（验证）”对话框内单击 可以进行校验设置。如图 2－98所示。
2.6.6 查找元件
1.选择 “General”选项卡，单击 “AssociatedFootprints” 栏中 “JedecType”右边的按
钮 ，将弹出如图 2－99所示 “BrowseJedecType” 对话框。此对话框显示了所有的元件，
可以通过过滤功能进行具体元件的查找。
