3.4.2　创建层次电路

1.生成下层电路图

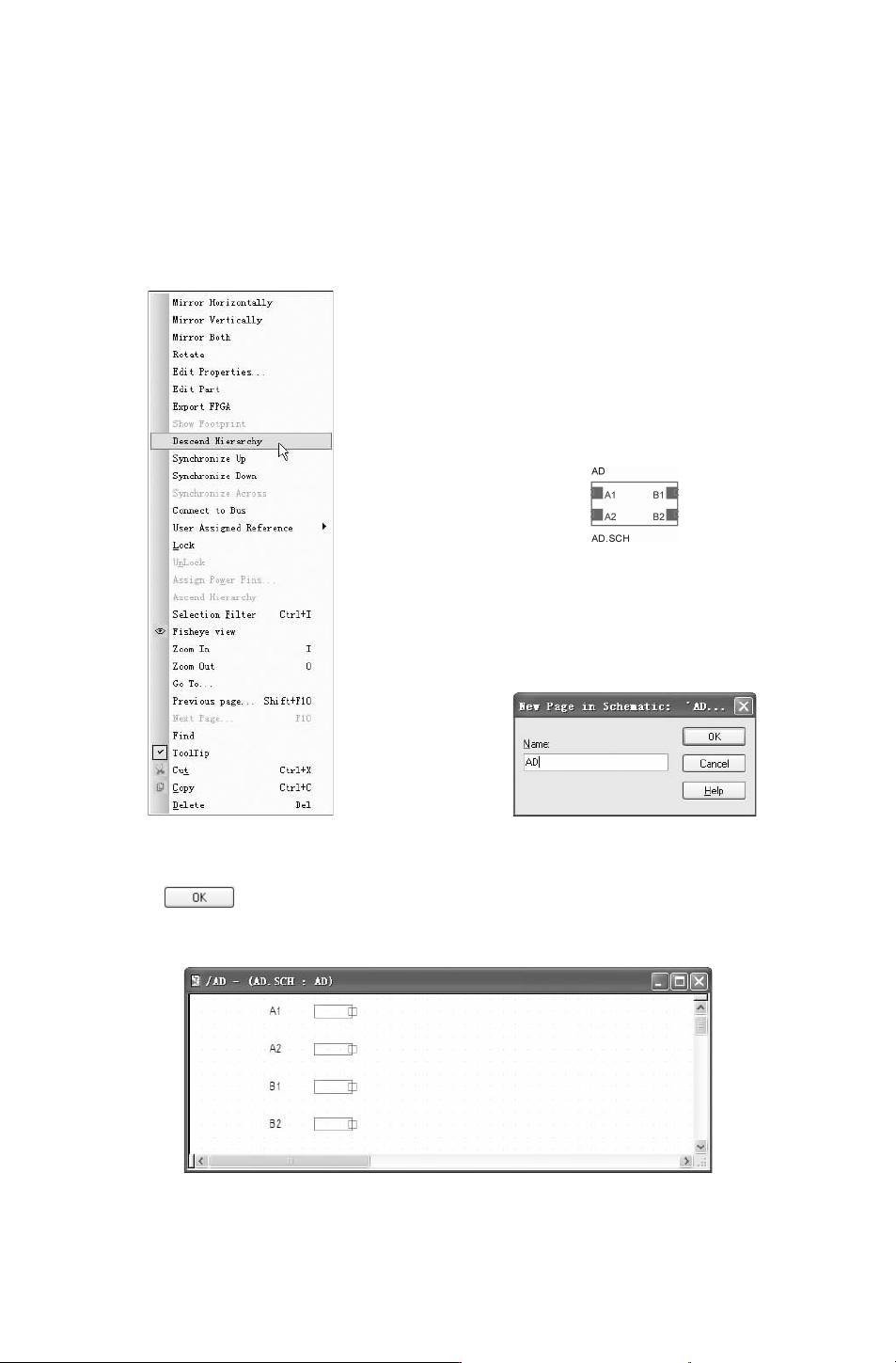

1）选中图 3－19所示的层次块，右击鼠标，弹出快捷菜单，如图 3－20所示。选择

“DescendHierarchy（生成下层电路图）”命令，弹出如图 3－21所示对话框，在弹出的对话

框中可以修改创建电路图文件夹的名称，在 “Name（名称）” 栏输入 “AD”。

图 3－20　层次块菜单

图 3－19　在原理图中

选择层次块

图 3－21　修改下层电路图名称

2）单击按钮，系统会自动创建一个电路图文件夹，这样层次块对应的下层电

路就创建完成了，弹出的下层电路如图 3－22所示。

图 3－22　AD层次块对应的下层电路

3）同时，在项目管理器中自动创建一个新的原理图文件夹 AD.SCH，在该文件夹下显

示创建的子原理图

AD，如图 3－23所示。

图 3－23　项目管理器窗口

按照一般绘图子原理图的方法，使用同样的方法绘制其余模块。这样，就完成了自上而

下绘制层次电路的设计。

2.生成图表符元件

1）首先绘制完成需要转换模块的子原理图，打开项目管理器窗口，选择菜单栏中的

“Tools（工具）”

→

“GeneratePart（生成图表符元件）” 命令，弹出 “GeneratePart（生成

图表符元件）” 对话框，设置要生成的层次块元件参数。

2）单击 “Netlistsourcefiles（资源文件）” 选项右侧的按钮，选择当前项目文

件，在 “PartName（元件名称）” 文本框输入层次块名称，其余选项选择默认，单击

按钮，弹出如图 3－24所示的对话框，设置层次块元件的引脚信息。

图 3－24　“SplitPartSectionInputSpreadsheet”对话框

单击按钮，关闭对话框，完成子原理图到层次块的转换。

3）在 “PlacePart（放置元件）” 管理器下 “Library（库）” 选项组中显示系统自动加

载的转换层次块元件 DATE，并保存在与当前项目文件名称同名的元件库中，如图 3－25

所示。

4）将该层次块放置到原理图中，结果如图 3－26所示。

图 3－25　“PlacePart（放置元件）”管理器图 3－26　放置层次块元件

图 3－27　“NewProject（新建工程）”对话框

3.4.3　创建仿真电路

1.选择菜单栏中的 “File（文件）”

→

“New （新建）” 命令或单击 “Capture” 工具栏

中的 “Createdocument（新建文件）” 按钮

，弹出如图 3－27所示的 “New Project

（新建工程）” 对话框。

2.在 “CreateaNewProjectUsing（创

建一个新的工程文件）” 选项组中选择

“

AnalogorMixed－signalCircuit（进行数－

模混合仿真）” 选项，由 Capture直接调用

Pspice的按钮，进行仿真原理图设计。在

“Name（名称）” 栏输入工程文件名称，原

理图的名称，一般全部由小写字母及数字组

成，不加其他符号，如 schematic1。单击

“Location（路径）” 右侧的按钮，

选择文件路径。
