2）按 〈Enter〉键后，电源网络将高亮显示，如图 11－14所示。
3）在 “Options（选项）” 面板内选 择另一种 颜色，在 “Find（查 找）” 面板内 选中
“Nets（网络）” 选 项 框，在 “FindByName（按名称 查 找）” 栏选择 “Net（网络）” 和
“Name（名称）”，并输入 GND，如图 11－15所示。

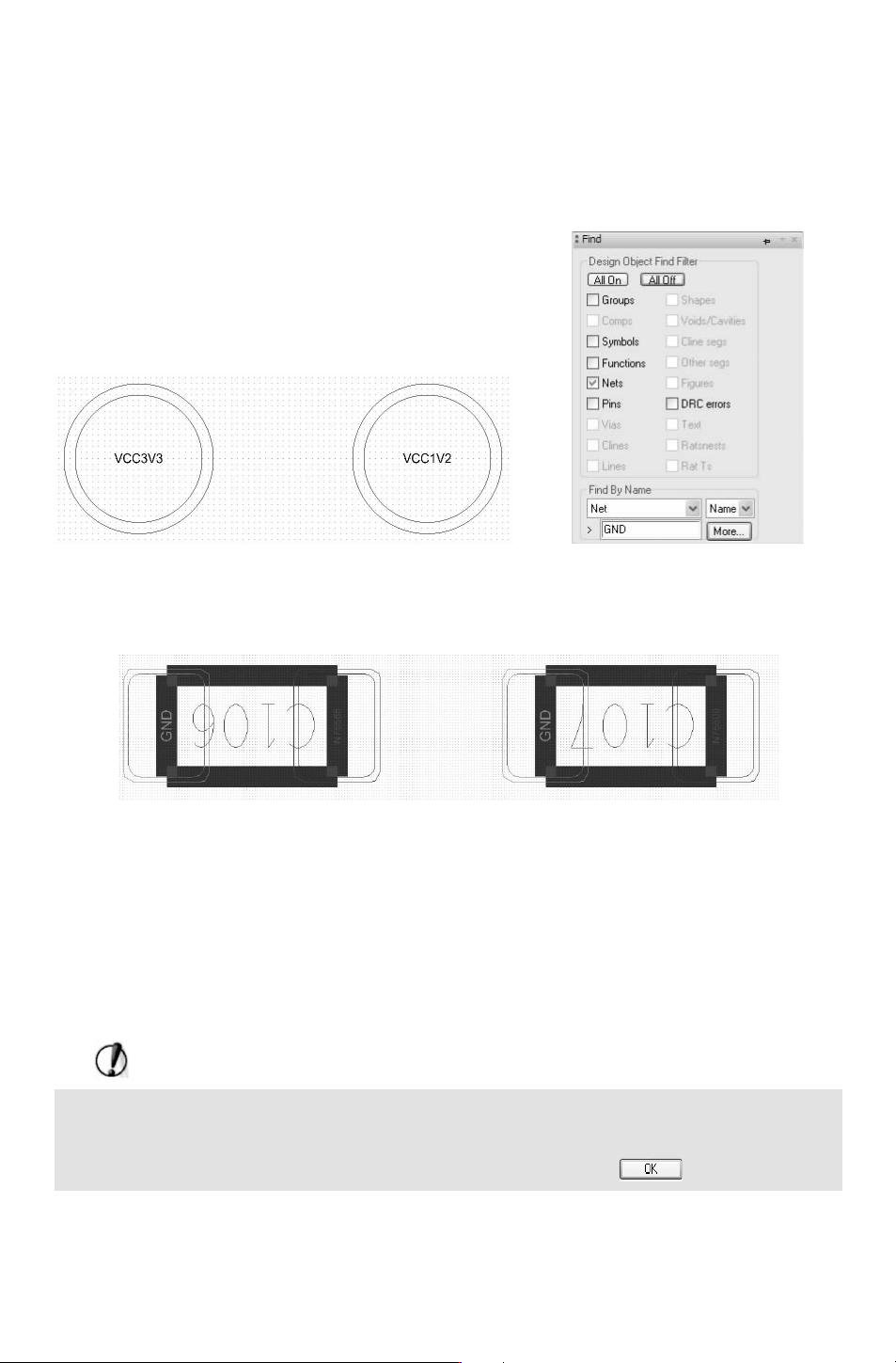

图 11－14 高亮显示电源网络 图 11－15 “Find（查找）” 面板 （二）
4）按 〈Enter〉键，接地网络将高亮显示，如图 11－16所示。
图 11－16 高亮显示接地网络
11.2.2 元件的快速摆放
自动摆放适合于元器件比较多的情况。Allegro提供了强大的 PCB自动摆放功能，设置
好合理的摆放规则参数后，采用自动摆放将大大提高设计电路板的效率。
PCB编辑器根据一套智能的算法可以自动地将元件分开，然后放置到规划好的摆放区
域内并进行合理的摆放。这样可以节省很多时间。
注意：
选择菜单栏中的 “Setup（设置）” ／“DesignParameters（设计参数）” 命令，在弹出
“DesignParameterEditor（设计参数编辑）” 对话框中选择 “Display” 选项卡，并且不勾
选 “Filedpads（填充焊盘）”选项，如图 11－17所示，然后单击 按钮，完成设置。
1.选择菜 单 栏 中 的 “Place（放 置）”
→
“Quickplace（快 速 摆 放）” 命 令，将 弹 出
503
“Quickplace（快速摆放）”对话框，如图 11－18所示。

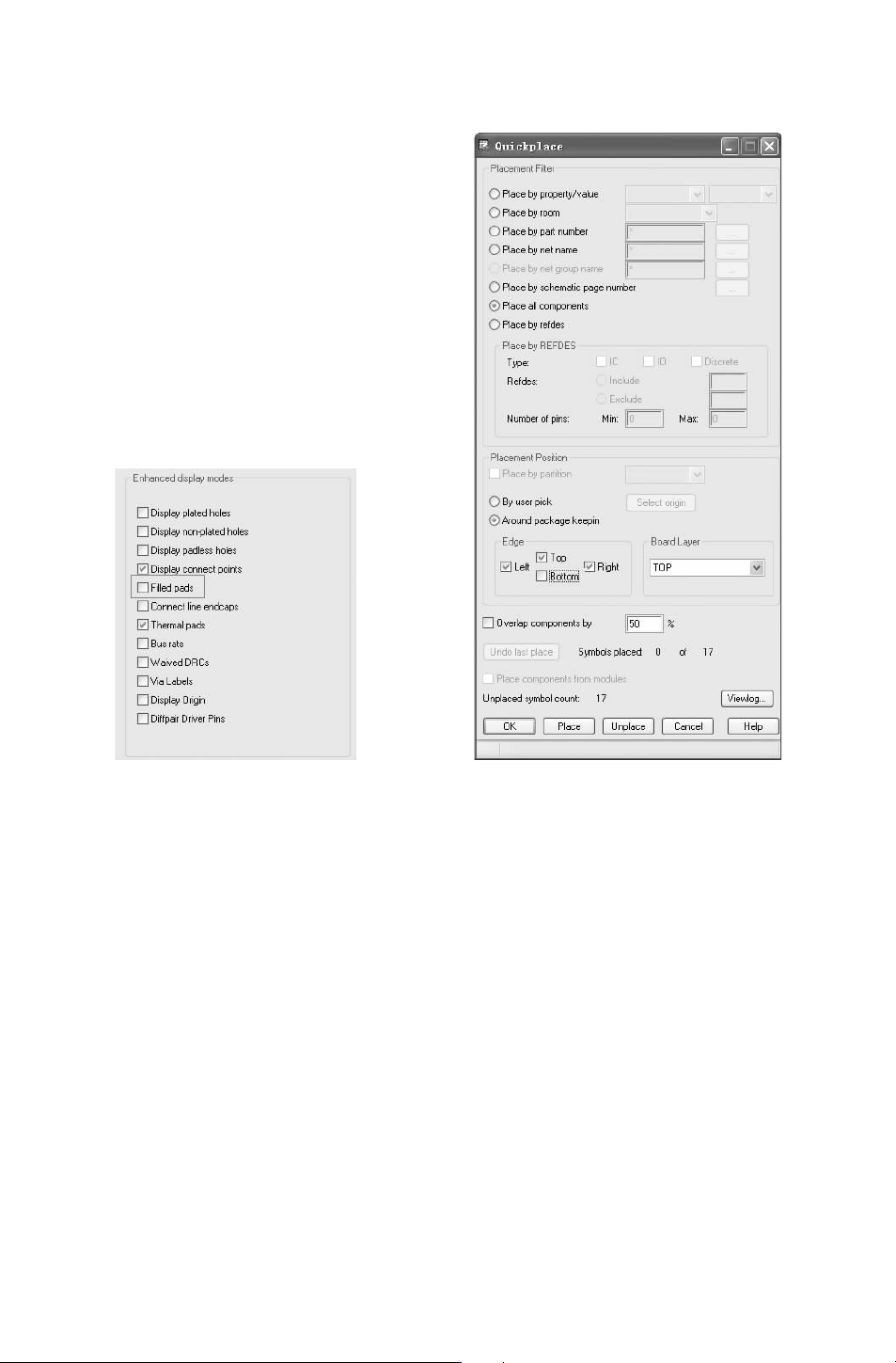

图 11－17 不选择 “Filedpads”选项 图 11－18 “Quickplace（快速摆放）”对话框
2.“PlacementFilter（摆放过滤器）”区域有 7种摆放方式。
1）“Placebyproperty／value”：按照元件属性和元件值摆放元件。
2） “Placebyroom”：摆放元件到 Room中，将具有相同 Room属性的元件放置到对应的
Room中。
3）“Placebypartnumber”：按元件名在板框周围摆放元件。
4）“Placebynetname”：按网络名摆放。
5）“Placebyschematicpagenumber”：当有一个 “DesignEntryHDL” 原理图时，可以
按页摆放元件。
6）“Placeallcomponents”：摆放所有元件。
7）“Placebyrefdes”：按元件序号摆放，可以按照元件的 “Type（分类）” （选择勾选
“IO （无源元件）”、“IC （有源元件）”和 “Discrete（分离元件）”） 来摆放，或者三者的任
意组合；在 “Numbei（序号数）”文本框中设置元件序号的最大值与最小值。
603
3.“PlacementPosition（摆放位置）” 区域。
1）“Placebypartition”：当原理图是通过 “DesignEntryHDL” 设计时，按照原理图分
割摆放。
2）“Byuserpick”：摆放元件于用户单击的位置，单击 “Selectorigin（选择原点）” 按
钮，在电路板中单击，显示原点坐标，即摆放时以此坐标点开始摆放。
3） “Aroundpackagekeepin”：表示摆放元件允许的摆放区域。在 “Edge（边）”区域中
显示元件摆放在板框中的位置，分别为 “
Top（顶部）”、“Bottom （底部）”、“Left（左边）”
和 “Right（右边）”。在 “BoardLayer（板层）” 区域显示元件摆放在 “Top（顶层）” 还是
“Bottom （底层）”。
4）“Symbolsplaced”：显示摆放元件的数目。
5）“Placecomponentsfrommodules”：摆放模块元件。
6）“Unplacedsymbolcount”：未摆放的元件数。
单击
按钮，对元件进行摆放操作，显示摆放成功，对话框如图 11－19所示，单
击
按钮，关闭对话框，电路板元件摆放显示如图 11－20所示。

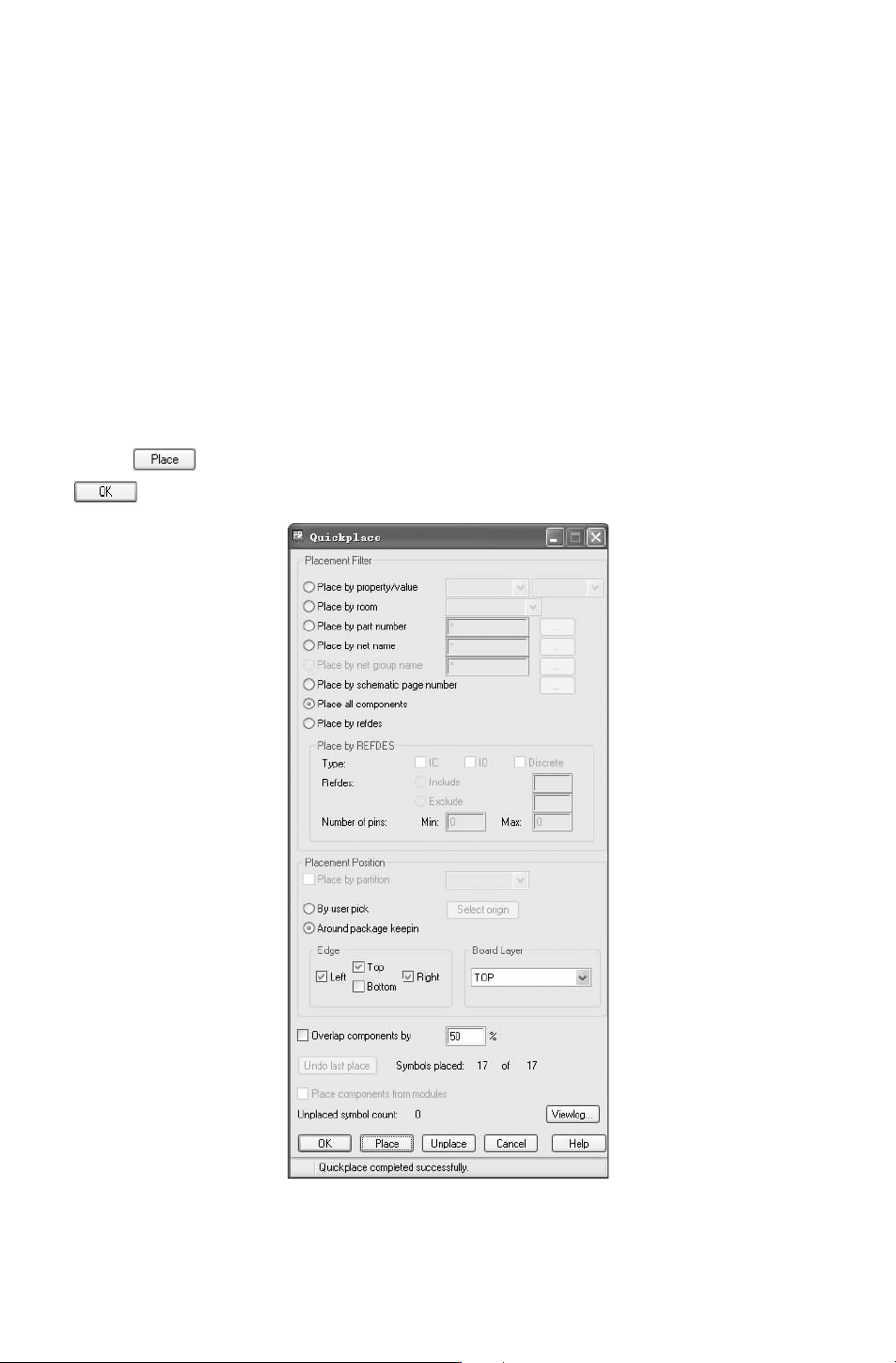

图 11－19 “Quickplace（快速摆放）” 对话框
