由于在 Capture中原理图网络表的输出有两种形式，因此在 Allegro中根据使用不同方法
输出的网络表，有两种导入方法。
打开 “Cadence” 选项卡，导入在 Capture里输出网络表 （netlist） 时选择 “PCBEditor”
方式输出的网络表。
为了方便对电路板的布局，需要给 ／对原理图中的元件添加必要的属性，属性包含原理
图输出网络表时选择 “PCBEditor” 方式，输出的网络表半酣元件的相关属性，使用 “Ca-
dence
”方式导入该网络表。
在 “Importlogictype（导入的原理图类型）” 选项组下有三个绘图工具： “Designentry
HDL”、“DesignentryCIS（Capture）” 和 “SCALD”，根据原理图选择对应的工具选项，表
示导入不同工具生成的原理图网络表；在 “Placechangedcomponent（放置修改的元件）”
选项组下默认选择 “Always（总是）”，表示无论元件在电路图中是否被修改，该元件放置
在原处；“
HDLConstraintManagerEnableFlowoptions（HDL约束管理器更新选项）” 选项只
有在 “DesignentryHDL”生成的原理图进行更新时才可用，该选项组包括 “Importchangens
only（仅更新约束管理器修改过的部分）” 和 “Overwritecurrentconstraints（覆盖当前电路板
中的约束）”。
该选项卡中还包含
4个复选框，可根据需要进行选择。
●
“AllowetchremovalduringECO”：勾选此复选框，第二次进行网络表输入时，Allegro
会删除多余的布线。
●
“IgnoreFIXEDproperty”：勾选此复选框，在输入网络表的过程中对有固定属性的元
素进行检查时，忽略此项产生的错误提示。
●
“Createuser－definedproperties”：勾选此复选框，在输入网络表的过程中根据用户自
定义属性在电路板内建立此属性的定义。
●
“CreatePCBXMLfrom inputdata”：勾选此复选框，在输入网络表的过程中，产生
“XML”格式的文件。单击 “DesignCompare（比较设计）” 按钮，用 “PCBDesign
Compare”工具比较差异。

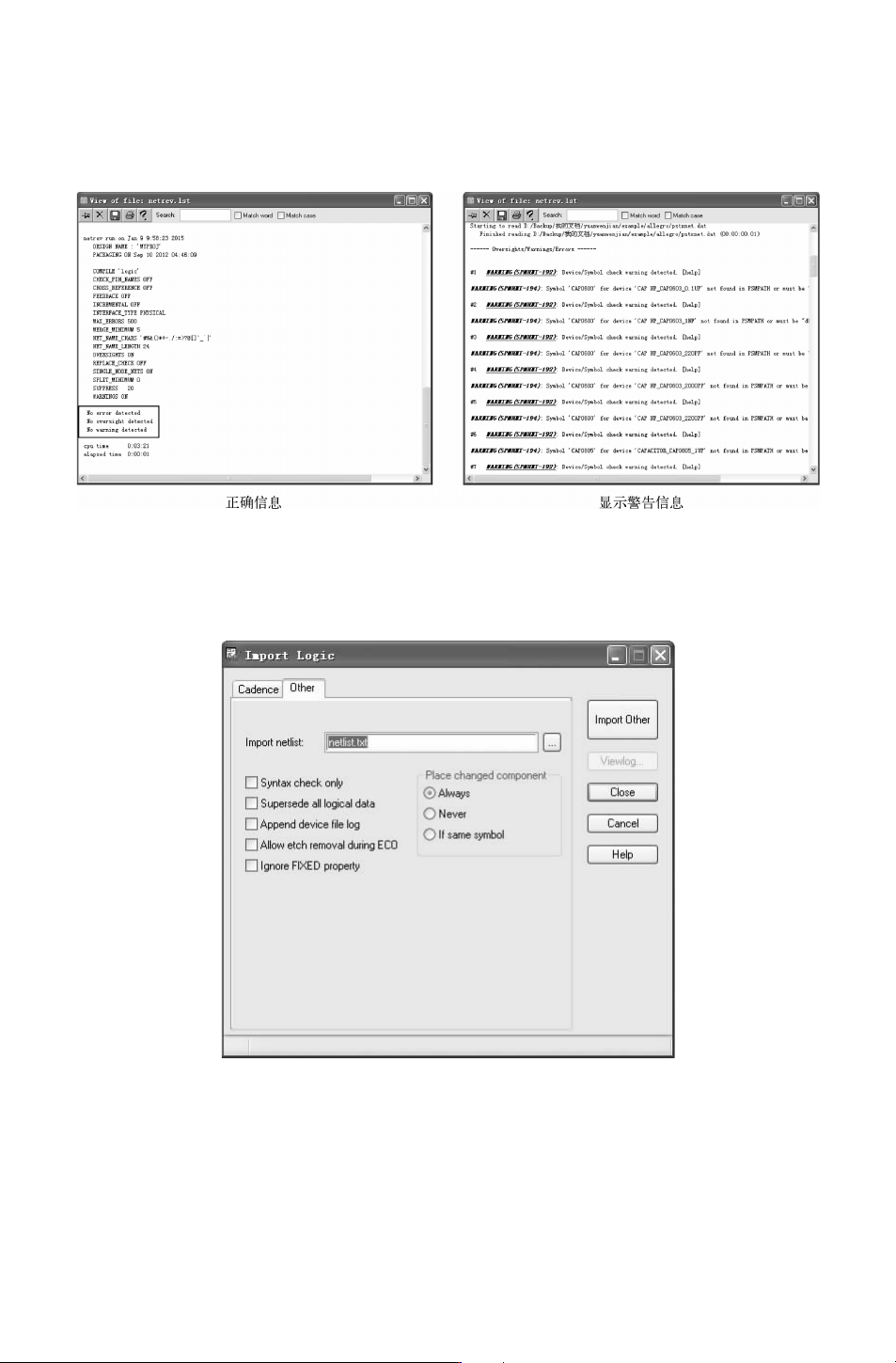

图 10－79 导入网络表的进度对话框
在 “Importdirectory（导入路径）” 文本框中，单
击右侧按钮，在弹出的对话框中选择网络表路径目录
（一般是原理图工程文件夹下的
allegro下）。
单击 “ImportCadence”按钮，导入网络表，弹出
进度对话框，如图 10－79所示，当执行完毕后，若没有
错误，在命令窗口中显示完成的信息，如图
10－80所
示。若有错误，则产生 “netrev.lst” 记录文件，记录
错误信息，如图 10－81所示。
图 10－80 显示命令信息 图 10－81 显示警告信息
692
4.单击 “Viewlog” 按钮，打开 “netrev.lst”，查看错误 信息。也 可选择菜 单栏中的
“
Files（文件）”
→
“Viewlog（查看日志）” 命令，同样可以打开如图 10－82所示的窗口，
查看网络表的日志文件。
图 10－82 网络表的日志文件
5.打开 “Other”选项卡，弹出如图 10－83所示的对话框，设置参数选项，导入在 Cap-
ture
里选择 “Other”方式输出的网络表。
图 10－83 “Other”选项卡
对于没有添加元件属性的原理图中，使用 “Other” 方式输出的网络表下也没有元件属
性，这就需要用到 “Device文件”， “Device文件” 是一个文本文件，内容是描述零件以及
引脚的一些网络属性。
6.在 “Importnetlist（导入网络表）” 文本框中输入网络表文件的文件名称。
792
根据所述设置以下选项：
1） “Syntaxcheckonly”：勾选此复选框，不进行网络表的输入，仅对网络表文件进行语
法检查。
2） “Supersedealllogicaldata”：勾选此复选框，比较要输入的网络表与电路板内的差
异，再将这些差异更新到电路板内。
3） “Appenddevicefileslog”：勾选此复选框，保留 “Device文件” 的 “log记录文件”，
同时添加新的 “
log记录文件”。
4） “AllowetchremovalduringECO”：勾选此复选框，第二次进行网络表输入时，Alle-
gro会删除多余的布线。
5）“IgnoreFIXEDproperty”：勾选此复选框，在输入网络表的过程中对有固定属性的元
素进行检查时，忽略此项产生的错误提示。
单击
按钮，导入网络表，具体步骤同上，这里不再赘述。
完成网络表导入后，选择菜单栏中的 “
place（放置）”
→
“manually（手动放置）” 命
令，在弹出的对话框中查看有无元件生成。
