噪声 分 析与 交 流分 析 是 一 起 使 用 的， 对 交 流 分 析 的 每 一 个 频 率， 电 路 中 每 一 个 噪 声 源 （ 电 阻或 晶 体管 ） 的噪 声 电平 都 被计 算 出来 。 在 “ S i m u l a t i o n S e t t i n g （ 仿 真 设 置 ） ” 对 话 框 中 打 开 “ A n a l y s i s （ 分 析 ） ” 选 项 卡， 在 “ A n a l y s i …
8.3.2 交流分析 （ACSweep／Noise）
交流信号分析是在一定的频率范围内计算电路的频率响应。如果电路中包含非线性器
件，在计算频率响应之前就应该得到此元器件的交流小信号参数。在进行交流小信号分析之
前，必须保证电路中至少有一个交流电源，即在激励源中的 AC属性域中设置一个大于零
的值。
在 “
SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）”下拉列表框中选择 “ACSweep／Noise（直流扫描 ／噪声分析）”，
在 “Options（选项）”选项组中选中 “GeneralSettings”，在右面显示交流分析仿真参数设
置，如图 8－3所示。
图 8－3 “Analysis（分析）”选项卡———交流分析
“ACSweepType（直流扫描方式）”：
●
“Linear”：参数以线性变化。
●
“Logarithmic”：参数以对数变化。
●
“StartFreqnency”：起始频率值，在 “Pspice” 中不区分大小写，由于 “M” 表示毫，
兆 （M）采用 “meg” 表示。
●
“EndFreqnency”：终止频率值。
●
“Points／Decade”：以对数变化时倍频的采样点。
对于直流扫描，必须具有 AC激励源。产生 AC激励源的方法有两种：调用 VAC激励源
或调用 IAC激励源；在 已有激 励 源 （如 VSIN） 的 属性中 加 入属性 “AC”，并输入 它 的
幅值。
8.3.3 噪声分析 （NoiseAnalysis）
电阻和半导体器件等都能产生噪声，噪声电平取决于频率，电阻和半导体器件产生噪声
的类型不同 （注意：在噪声分析中，电容、电感和受控源视为无噪声元器件）。噪声分析是
利用噪声谱密度测量电阻和半导体器件的噪声影响，通常由 V2／Hz表征测量噪声值。
722
噪声分析与交流分析是一起使用的，对交流分析的每一个频率，电路中每一个噪声源
（电阻或晶体管） 的噪声电平都被计算出来。
在 “SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）”下拉列表框中选择 “ACSweep／Noise（直流扫描 ／噪声分析）”，
在 “Options（选 项）” 选 项 组 中 选 中 “GeneralSettings”，勾 选 “NoiseAnalysis（噪 声 分
析）”选项组下 “Enabled（使能）” 复选框，激活噪声分析，在右下方显示噪声分析仿真参

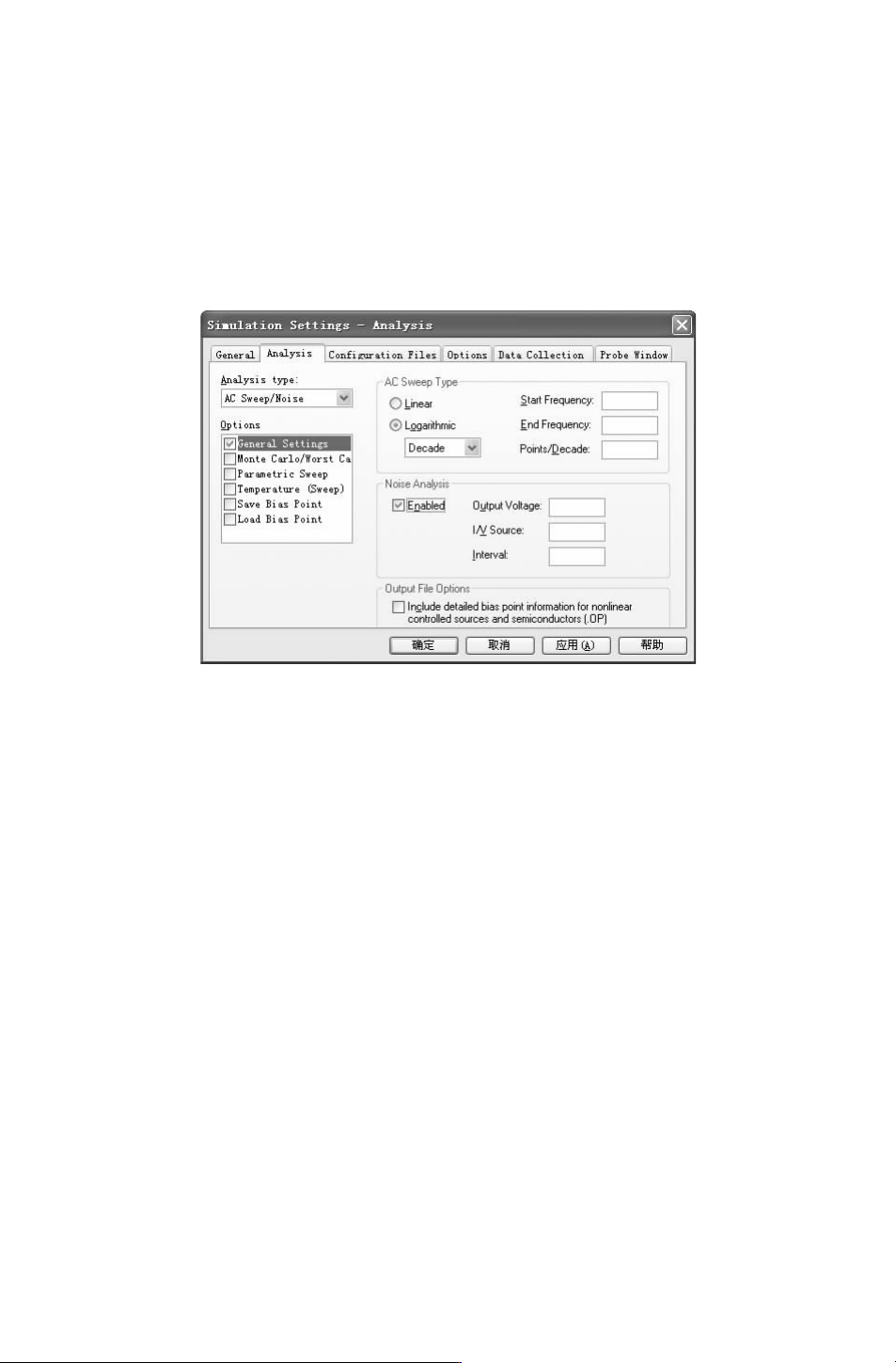

数设置，如图
8－4所示。
图 8－4 “Analysis（分析）”选项卡———噪声分析
1.“NoiseAnalysis（噪声分析）”。
（1） “Enabled”：在 ACSweep的同时是否进行 NoiseAnalysis。
（2） “OutputVoltage”：选定的输出节点。
（3） “I／VSource”：选定的等效输入噪声源的位置，选定的等效输入噪声源必须是独立
的电压源或电流源。
（
4）“Interval”：输出结果的点频间隔。
2.“OutputFilesOptions”：输出文件选项。分析的结果只存入 OUT输出文件中，查看结
果只能采用文本的形式进行观测。
8.3.4 瞬态分析 （TimeDomain（Transient））
瞬态分析在时域中描述瞬态输出变量的值。目的是在给定输入激励信号作用下，计算电
路输出段的瞬态响应。
在 “
SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）” 下拉列表框中选择 “TimeDomain（Transient）” （瞬态分析参
数），观察不同时刻的不同输出波形，相当于示波器的功能；在 “
Options（选项）” 选项组

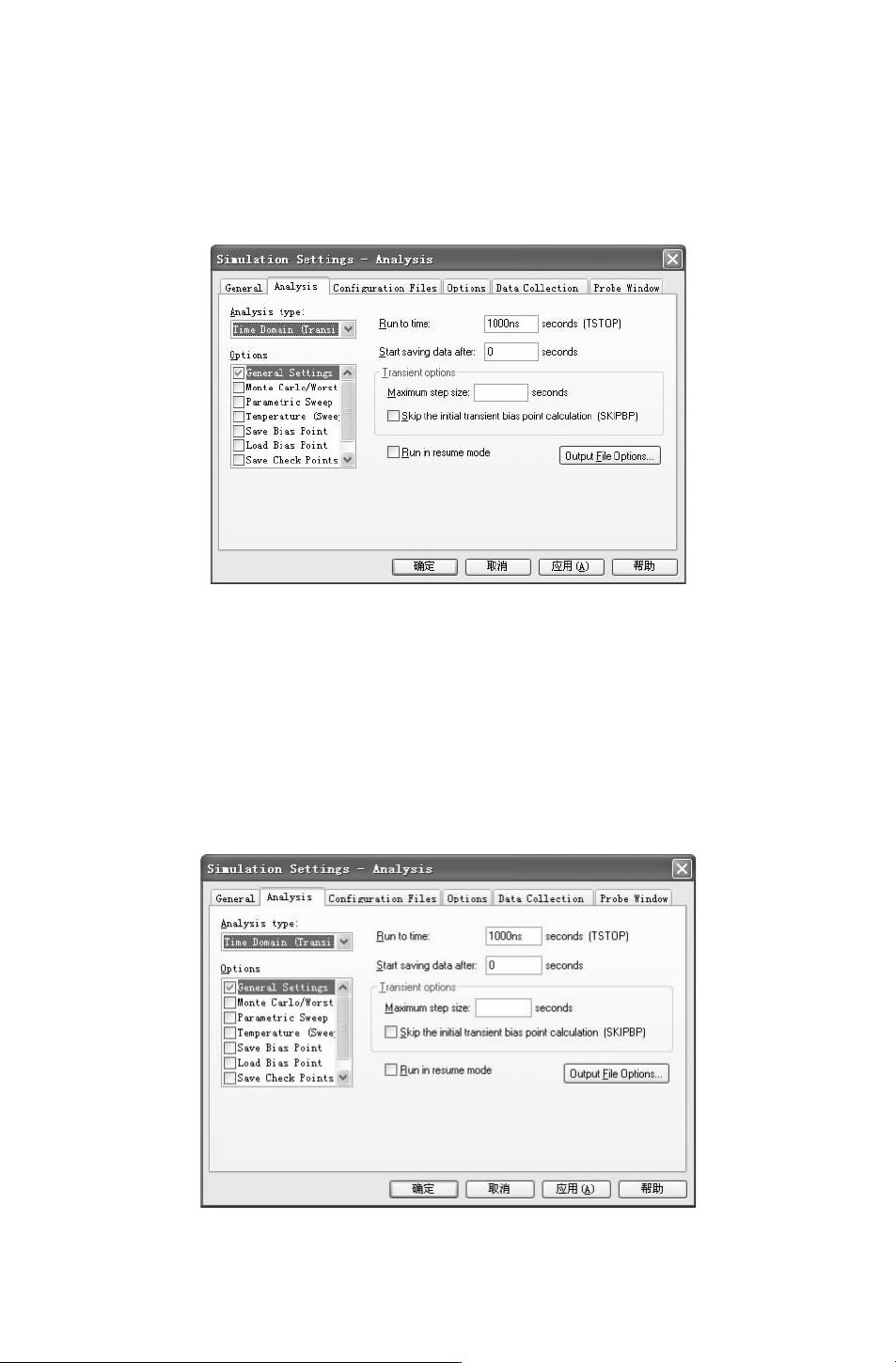

中选中 “GeneralSettings”，在右面显示瞬态特性分析仿真参数设置，如图 8－5所示。
●
“Runtotime”：瞬态分析终止的时间。
●
“Startsavingdataafter”：开始保存分析数据的时刻。
822
●
“Transientoptions”：瞬态选项。
●
“Maximumstepsize”：允许的最大计算时间间隔。
●
“Skiptheinitialtransientbiaspointcalculation”：勾选此复选框，则进行基本工作点
运算。
●
“Runinresumemode”：勾选此复选框，则重新运行。
图 8－5 “Analysis（分析）”选项卡———瞬态分析
8.3.5 傅里叶分析 （TimeDomain（Transient））
傅里叶分析是基于瞬态分析中最后一个周期的数据进行谐波分析，计算出直流分量、基
波和
2～9次谐波分量以及非线性谐波失真系数，傅里叶分析与瞬态分析是一起使用的。
在 “SimulationSetting（仿真设置）”对话框中打开 “Analysis（分析）”选项卡，在 “Analy-
sistype（分析类型）”下拉列表框中选择 “TimeDomain（Transient）”，在 “Options（选项）”选
项组中选中 “GeneralSettings”，在右面显示瞬态特性分析仿真参数设置，如图 8－6所示。
图 8－6 “Analysis（分析）”选项卡———傅里叶分析
922
