“OffsetX”：引脚编号的文字自引脚的原点默认向右偏移值，输入正值，文字在符号
右侧。
●
“OffsetY”：引脚编号的文字自引脚的原点默认向上偏移值，输入负值，文字向下
偏移。
其余参数选择默认设置，在命令窗口输入 x2000，然后按 〈Enter〉键，完成 15个引脚
的添加，如图
9－25所示。
3.设置元件实体范围和高度
1）加入零件范围。选择菜单栏中的 “Setup（设置）”
→
“Areas（区域）”
→
“Pack-
ageBoundary（封装界限）”命令，设置 “Options（选项）”窗口中的 “ActiveClassandSub-
class” 区域下拉框中的选项为 “PackageGenmetry” 和 “Place＿Bound＿Top”，设置 “Seg-
mentType” 栏的值为 Line45，如图 9－26所示。
图 9－25 添加其余引脚 图 9－26 设置 Options窗口内容
2）在命令框内输入以下命令：
●
x－30 －730。
●
x230 －730。
●
x23030。
●
x－3030。
●
x－30－730。
3）Allegro将自动填充所要求的区域，完成加入零件实体的范围，如图 9－27所示。
4）设置零件高度。选择菜单栏中的 “Setup（设置）”
→
“Areas（区域）”
→
“Pack-
ageHeight
（封装高度）” 命令，设置 “Options（选项）”窗口中 “ActiveClassandSubclass”
区域下拉框中的选项为 “PackageGenmetry” 和 “Place＿Bound＿Top”。单击一下零件实体范
围的形状，在 “
Options” 窗口内的 “Maxheight（高度）” 文本框中输入 450，表示零件的
高度为 450mil，如图 9－28所示。在工作窗口内右击鼠标，选择 “Done（完成）” 命令，完
成零件高度的设置。
5）选择菜单栏中的 “View （视图）”
→
“3DViewer（3D显示）” 命令，则系统生成该
PCB的 3D效果图，自动打开 “Allegro3DViewer（3D显示器）”窗口，如图 9－29所示。
352
图 9－27 加入零件实体范围 图 9－28 Options窗口设置 图 9－29 封装 3D效果图
4.添加元件外形
零件外形主要用于在电路板上辨识该零件及其方向或大小，具体步骤如下：
1）选择菜单栏中的 “Add（添加）”
→
“Rectangle（矩形）” 命令，在 “Options（选
项）”窗口内 进 行 如 下 设 置：设 置 “ActiveClassandSubcalss” 区 域 下 拉 框 中 的 选 项 为
“PackageGenmetry” 和 “Place＿Bound＿Top”，表示零件外形的层面；在 “Linefont” 下拉列
表中选择 “Solid”，表示零件外形为实心的线段；如图 9－30所示。
在命令窗口中输入 “x－30－730”，按 〈Enter〉 键，输入 “x23030”，再按 〈Enter〉
键。形成一个
260×760mil大小的长方形框，如图 9－31所示。
图 9－30 设置 “Options”窗口 图 9－31 添加零件外形
2）添加零件标签。选择菜单栏中的 “Layout（布局）”
→
“Labels（标签）” 命令，打
开如图
9－32所示的子菜单，主要包含有 5种选项命令。
3）添加零件标签的具体操作步骤。选择菜单栏中的 “Setup（设置）”
→
“Grids（网
格）”命令，弹出 “
DefineGrid（定义网格）”对话框。在 “DefineGrid（定义网格）”对话框
内，设置 “Non－Etch”区域内的 “SpacingX”值为 10，“SpacingY”值为 10，如图 9－33所
示。然后单击 按钮。
452

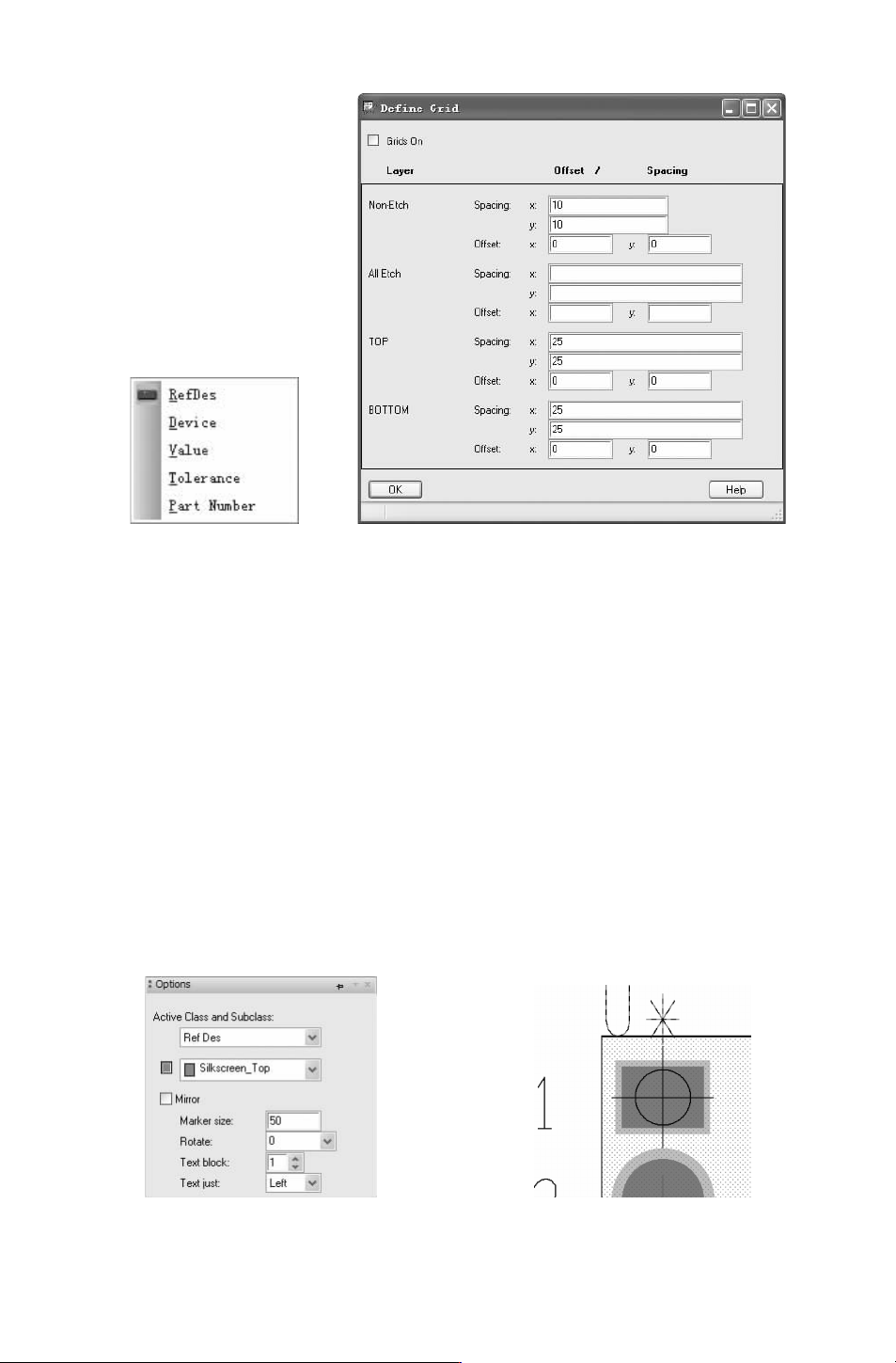

图 9－32 添加零件标签 图 9－33 “DefineGrid”对话框
4） 添加底片用零件序号 （RefDesForArtwork）。底片用零件序号在生产文字面底片时
参考到零件序号层面，通常放置于引脚 1附近。
选择菜单栏中的 “
Layout（布局）”
→
“Labels”
→
“RefDes（零件序号）”命令，打开
“
Options（选项）”窗口，设置参数，如图 9－34所示。
●
“ActiveClassandSubclass”：在区域中选择元件序号的文字层面为 “RefDes”和 “Silk-
screen＿Top”。
●
“Mirror”：勾选此复选框，镜像 “RefDes”中的文字。
●
“Rotate”：设置 “RefDes”的文字旋转角度。
●
“Textblock”：设置 “RefDes” 的文字字体。
●
“Textjust”：设置 “RefDes” 的文字为对齐方式。
在工作区标签坐标点处单击鼠标，靠近 Pin1附件，确定 “RefDes” 文字的输入位置。
在命令窗口中，输入 “U
*
”，然后右击鼠标，在弹出的快捷菜单中选择 “Done（完
成）”选项完成加入底片用零件序号的动作，如图 9－35所示。
图 9－34 Options窗口设置内容 （一） 图 9－35 添加底片用零件序号
