提示：
由于电源、接地符号不能直接与元件引脚相连，在布线过程中，可提前在需要放置电
源、接地符号的引脚处绘制浮动的导线。

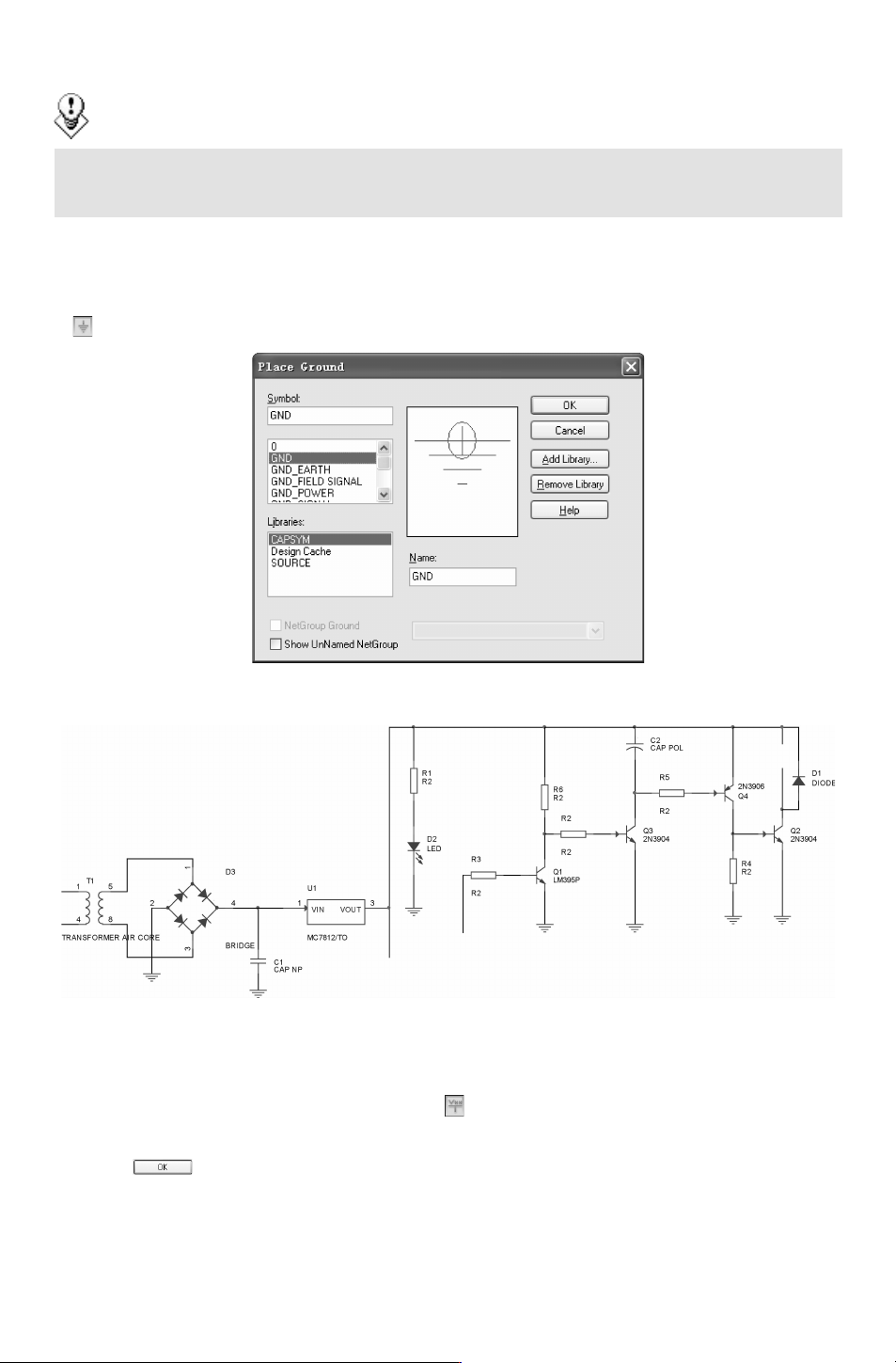

8.放置电源符号和接地符号
电源符号和接地符号是一个电路中必不可少的部分。选择菜单栏中的 “Place（放置）”
→
“Ground（接地）”命令或单击 “Draw （绘图）”工具栏中的 “PlaceGround（放置接地）”按
钮 ，选择接地符号，如图 6－132所示，向原理图中放置接地符号，结果如图 6－133所示。
图 6－132　“PlaceGround”对话框
图 6－133　完成接地符号放置的原理图

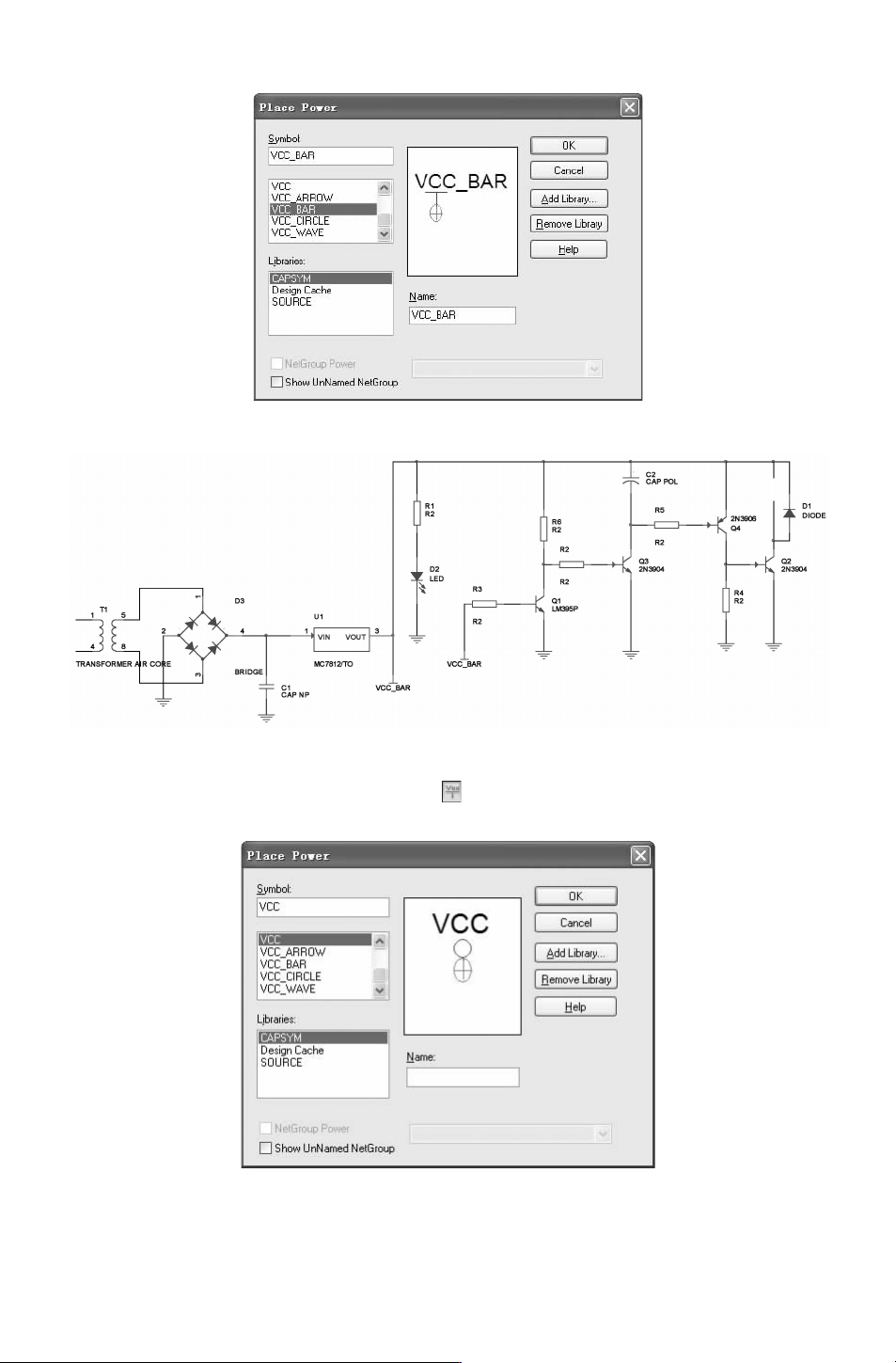

选择菜单栏中的 “Place（放置）”
→
“Power（电源）” 命令或单击 “Draw （绘图）”
工具栏中的 “
Placepower（放置电源）” 按钮 ，在弹出的对话框中选择电源符号 “VCC＿
BAR”，如图 6－134所示。
单击 按钮，退出对话框，移动光标到目标位置并单击鼠标，就可以将电源符号放
置在原理图中，结果如图 6－135所示。
选择菜单栏中的 “Place（放置）”
→
“Power（电源）” 命令或单击 “Draw （绘图）”
941
图 6－134　设置电源属性
图 6－135　放置电源符号
工具栏中的 “Placepower（放置电源）” 按钮 ，在弹出的对话框中选择电源符号 “VCC”，
如图 6－136所示。
图 6－136　设置电源属性
051
单击 按钮，退出对话框，移动光标到目标位置并单击鼠标，就可以将电源符号放

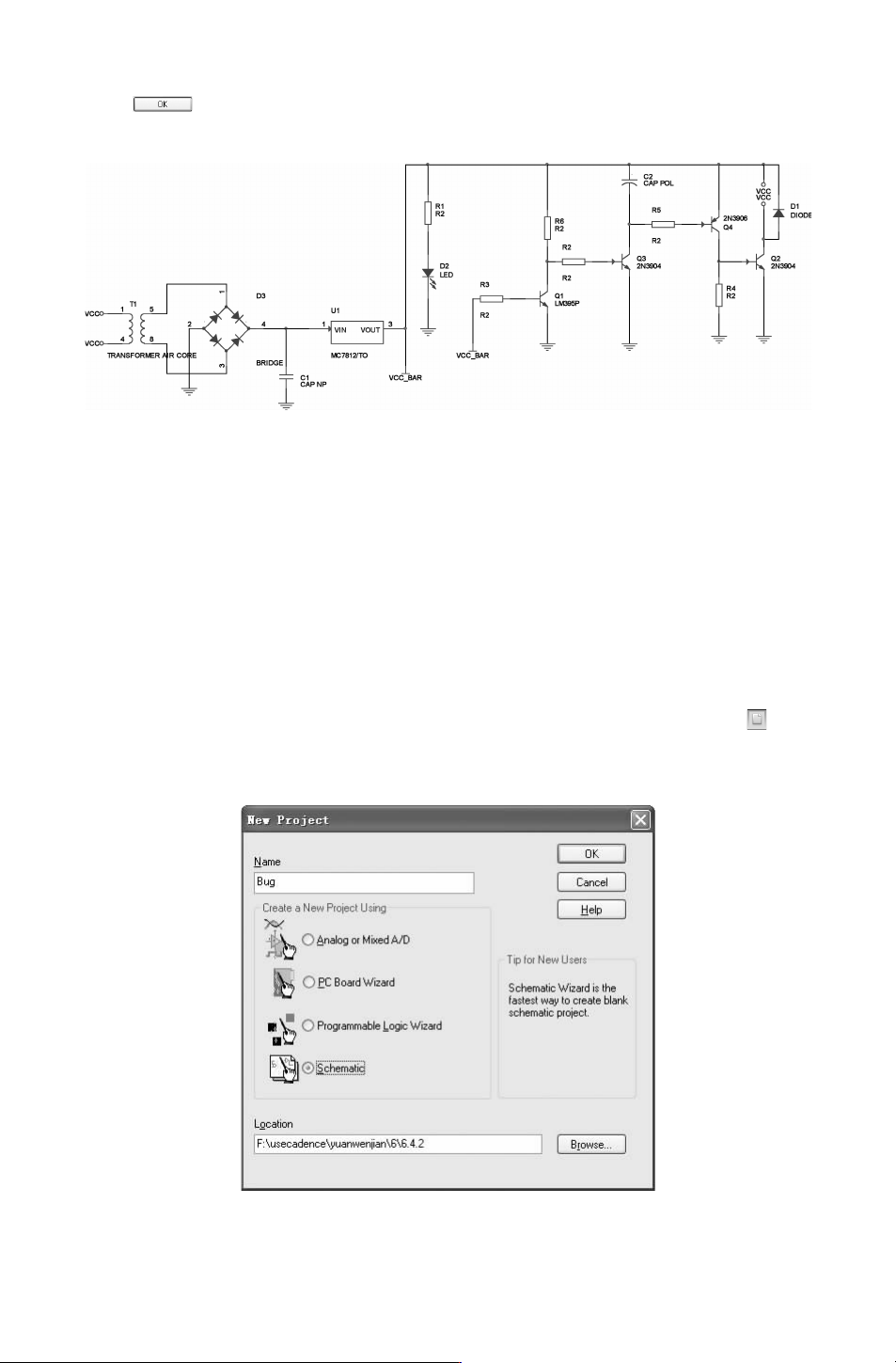

置在原理图中。放置完成电源符号和接地符号的原理图如图
6－137所示。
图 6－137　完成电源符号放置的原理图
在本例的设计中，主要介绍了原理图中元件的搜索与放置。原理图中软件自带的系统库
庞大，所需元件需要进行查找，元件搜索给设计工作带来极大的便利。
6.4.2　监控器电路
本例要设计的是无线电监控器电路，此电路将音频信号放大再用振荡器发射出去。其优点是
没有加密，只需用调频收音机就能接收；缺点是不宜长时间窃听，易被发现，隐蔽性不好。
1.建立工作环境
在 Cadence主窗口中，选择菜单栏中的 “Files（文件）”
→
“New” （新建）
→
“Project
（工程）”命令或单击 “Capture”工具栏中的 “Createdocument（新建文件）” 按钮 ，弹出如
图 6－138所示的 “NewProject（新建工程）”对话框，创建工程文件 “Bug.dsn”。在该工程文件
图 6－138　“NewProject（新建工程）”对话框
夹下，默认创建图样文件 “SCHEMATIC1”，在该图样子目录下自动创建原理图页 “PAGE1”。
